Máquinas, consumíveis e serviços para corte laser fibra
Orientação para escolher seu equipamento, consumíveis para sua operação e suporte técnico em manutenção, treinamento e parametrização.

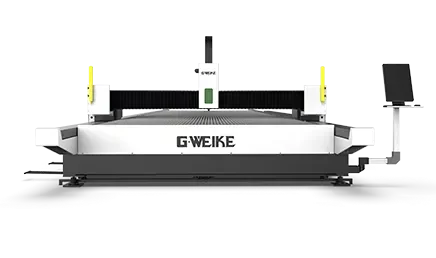

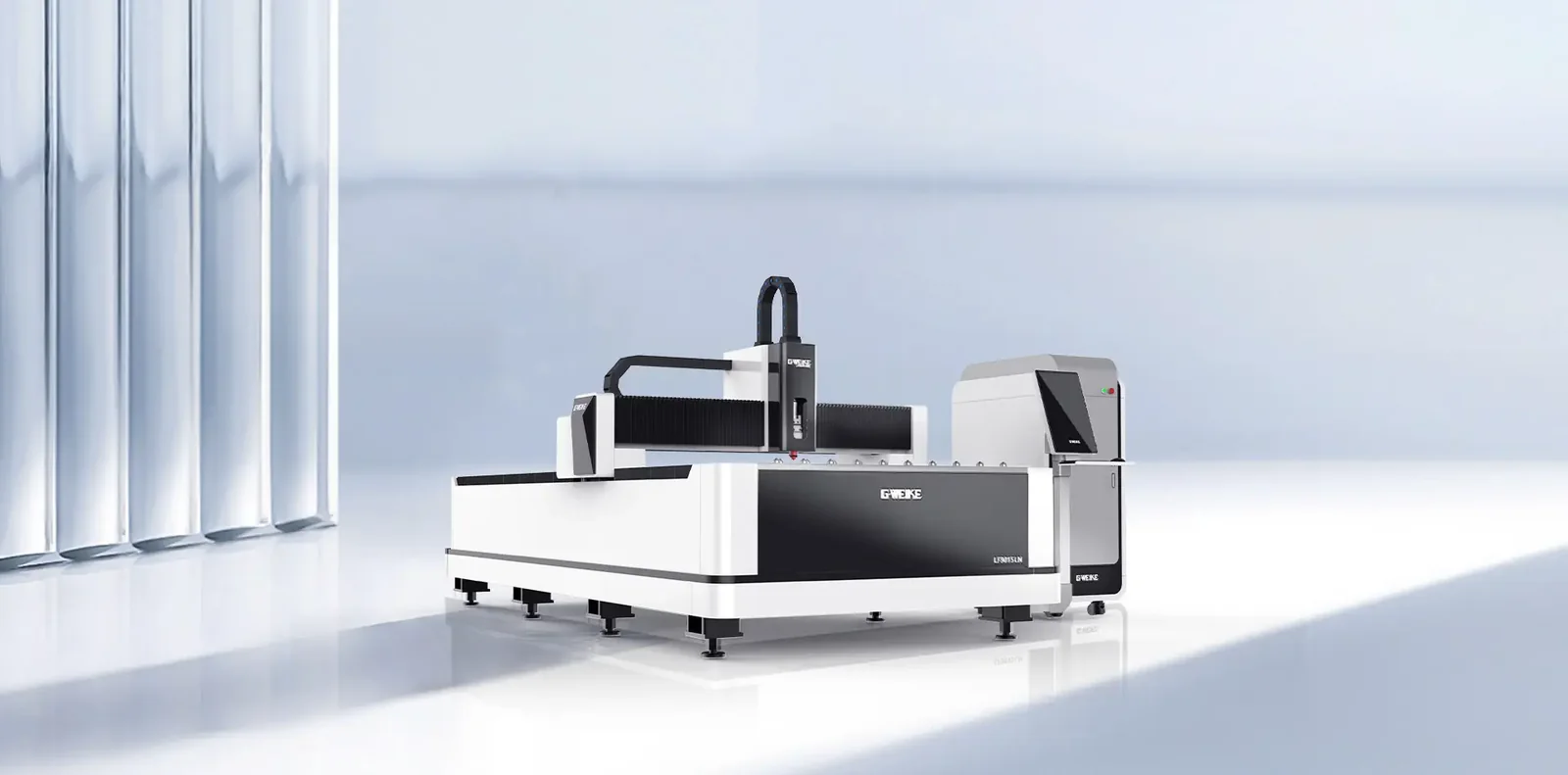

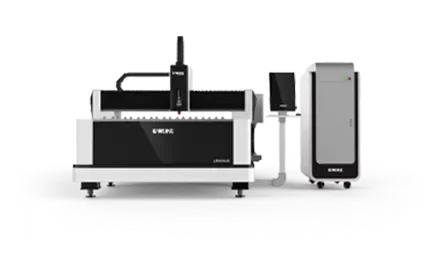

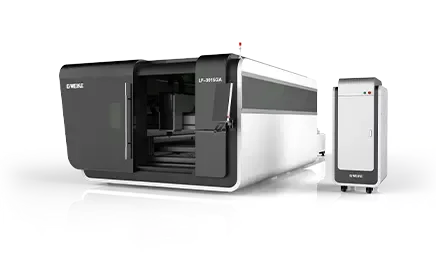

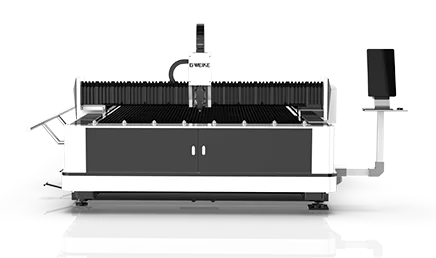

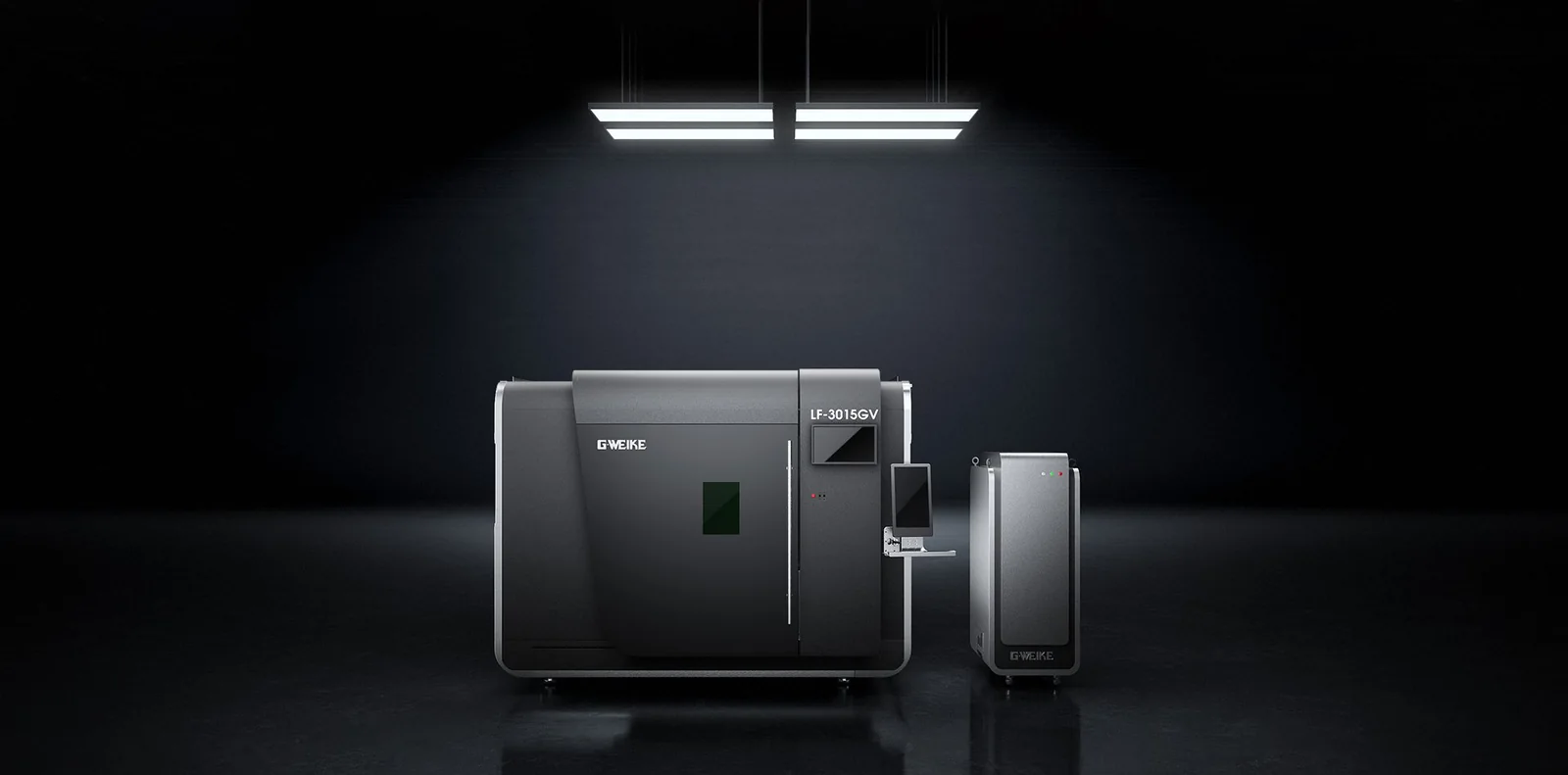

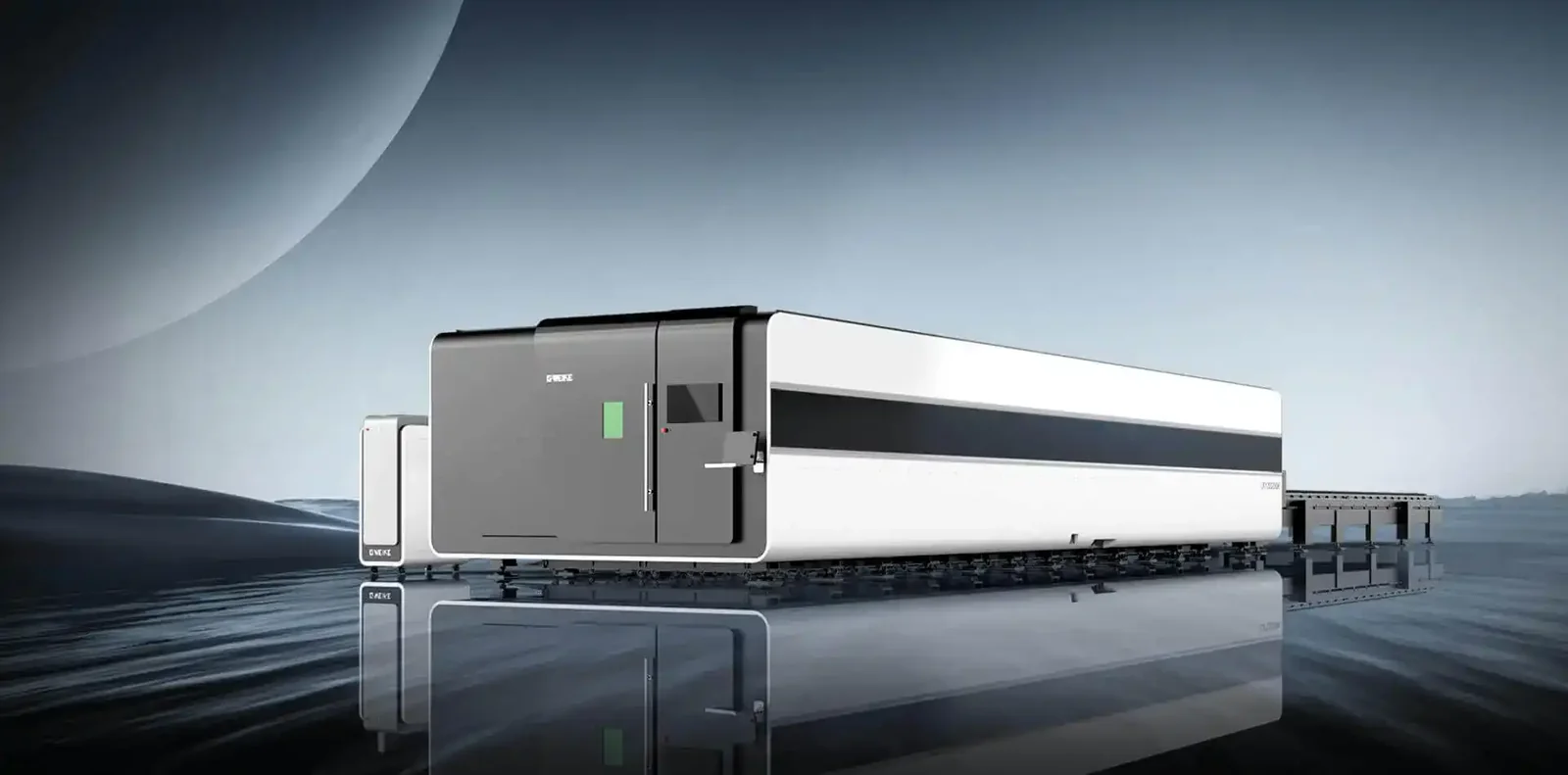

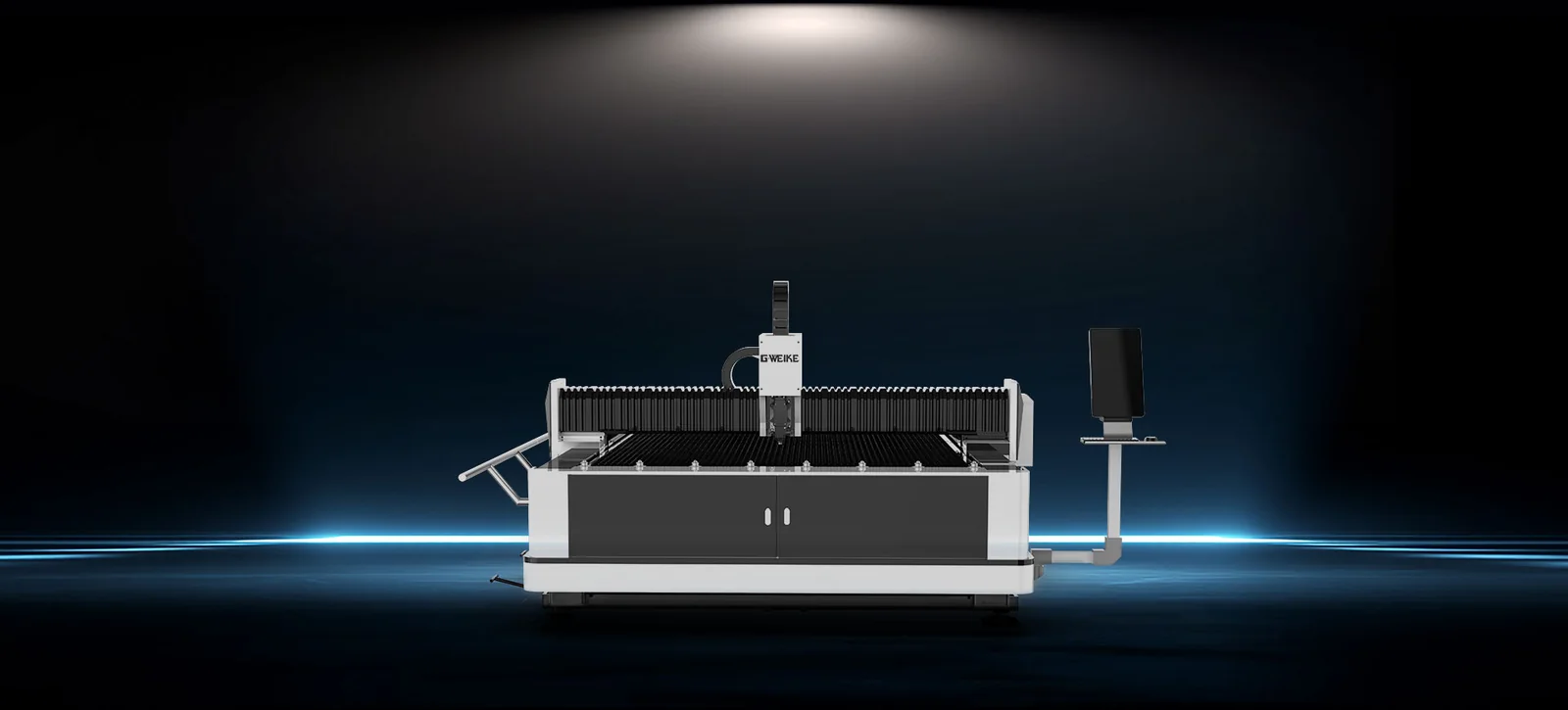

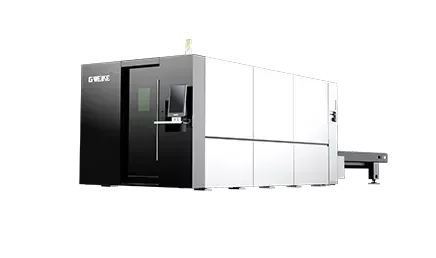

A máquina certa para o seu processo
Quatro linhas muito utilizadas no mercado para diferentes níveis de investimento, produtividade e proteção.

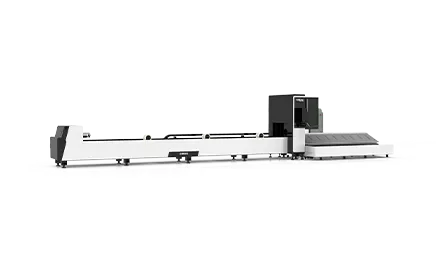

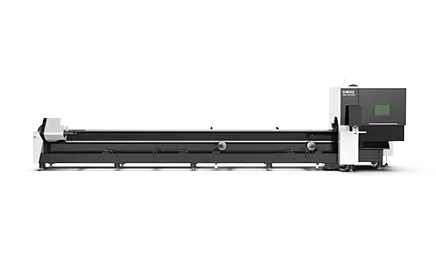

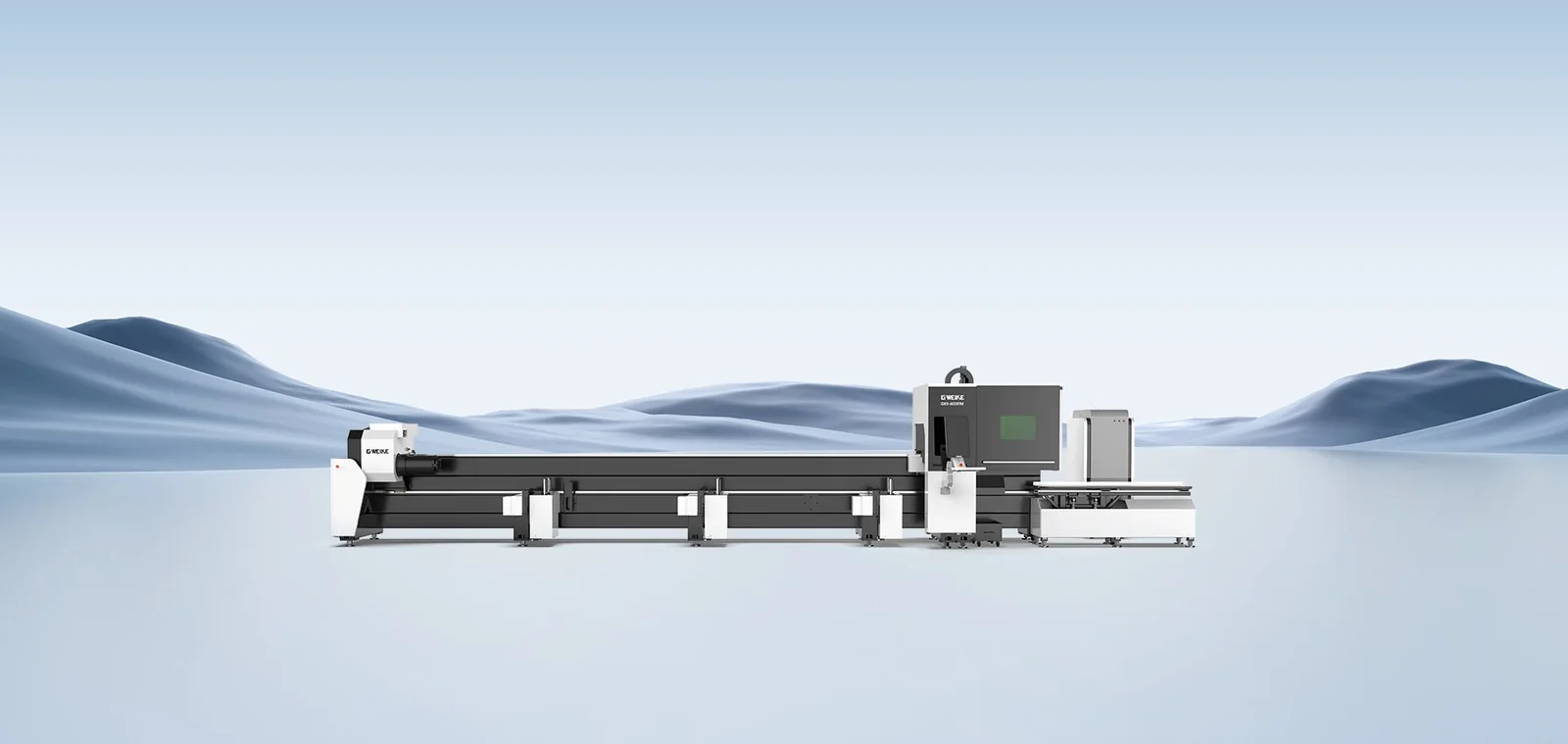

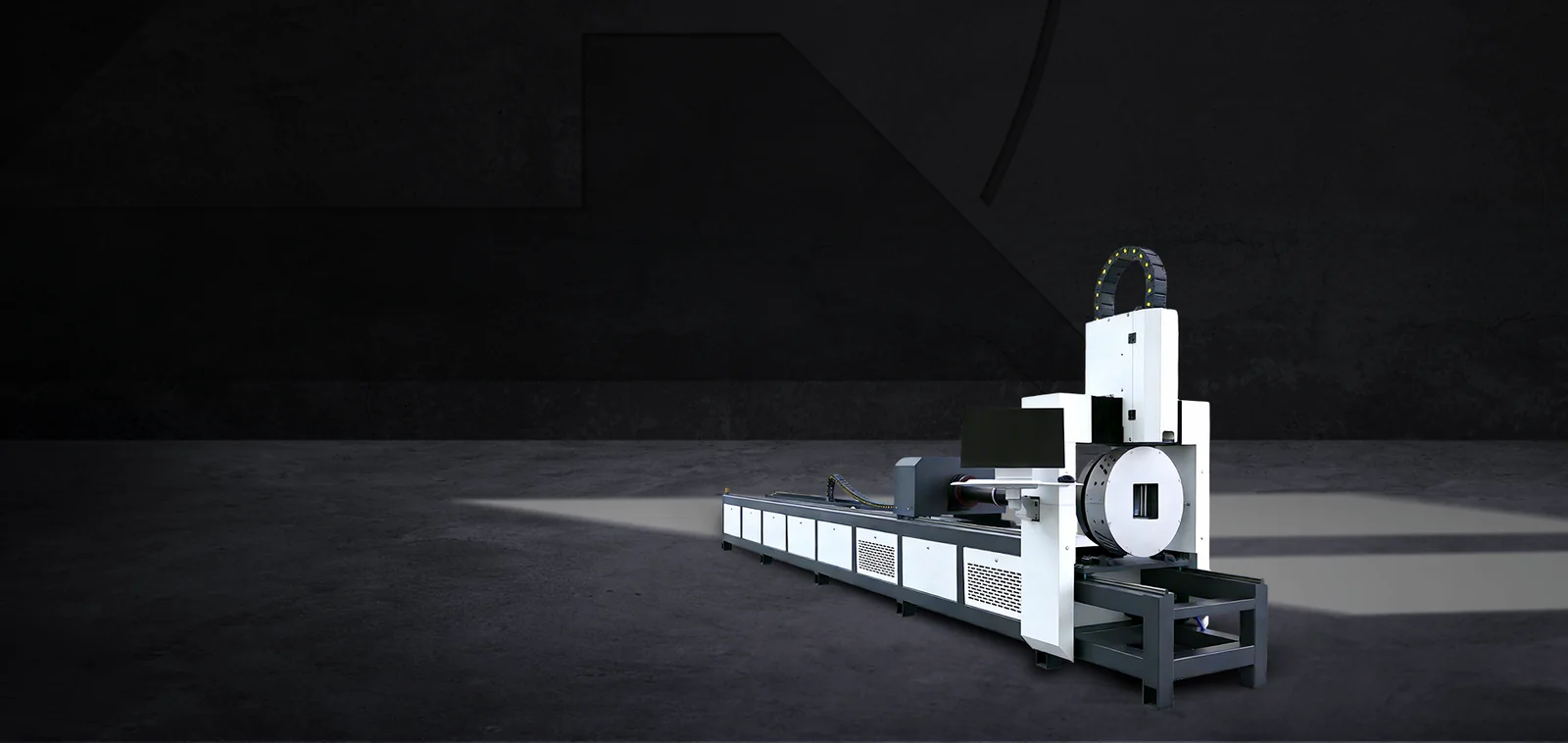

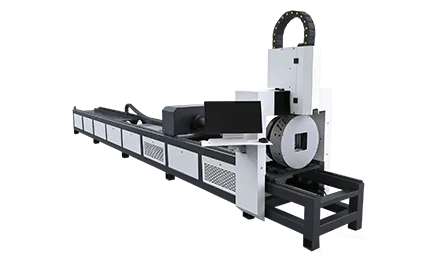

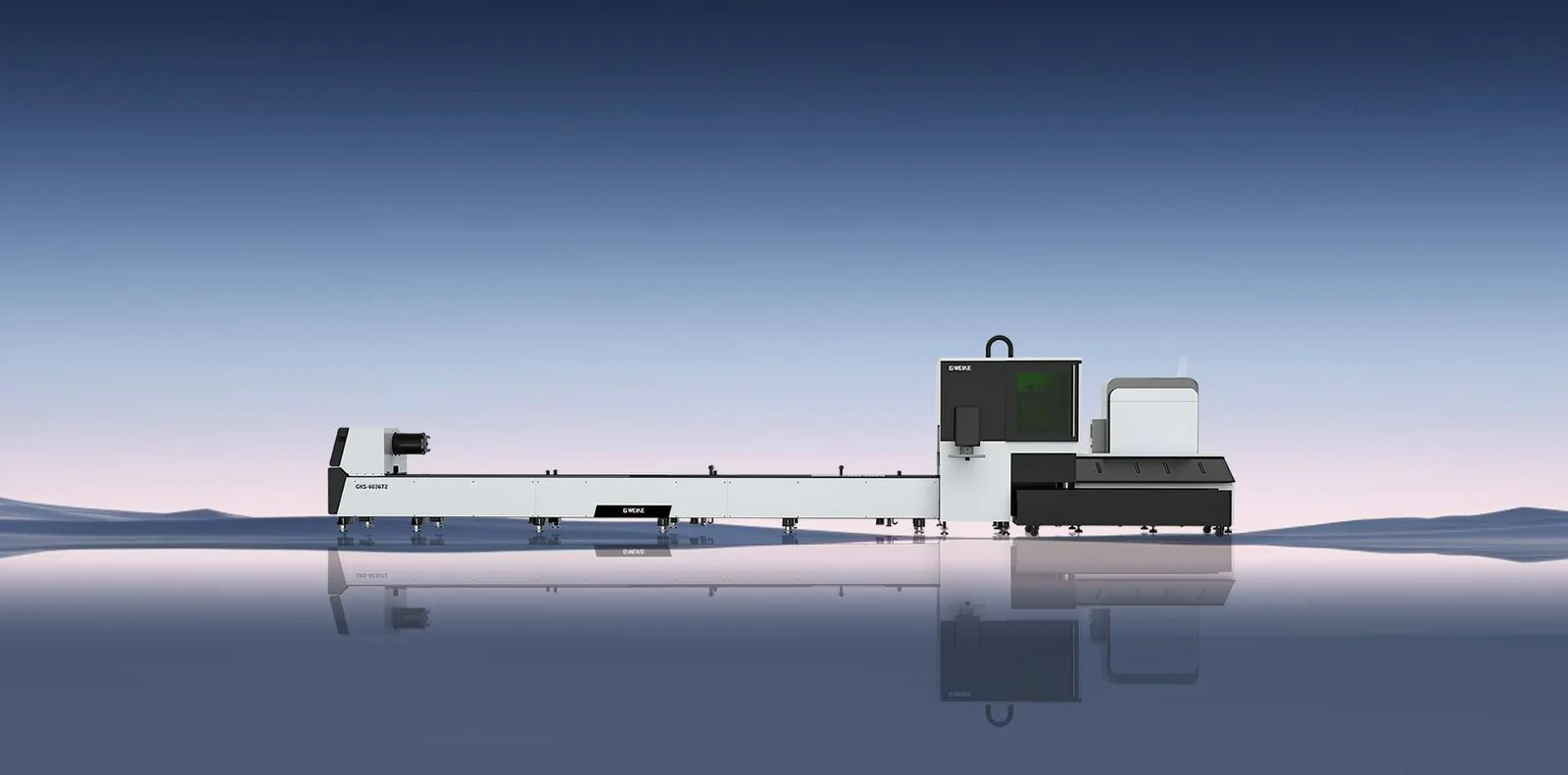

Também precisa cortar tubos?
Compare a linha econômica, T2 e TM para diferentes seções, cargas e rotinas de alimentação.

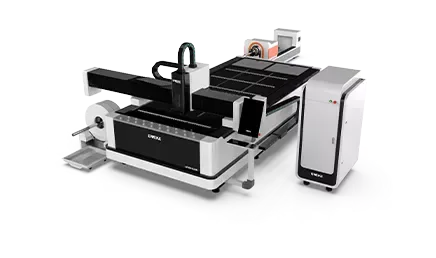

Conhecer máquinas para tubosDuas aplicações no mesmo equipamento

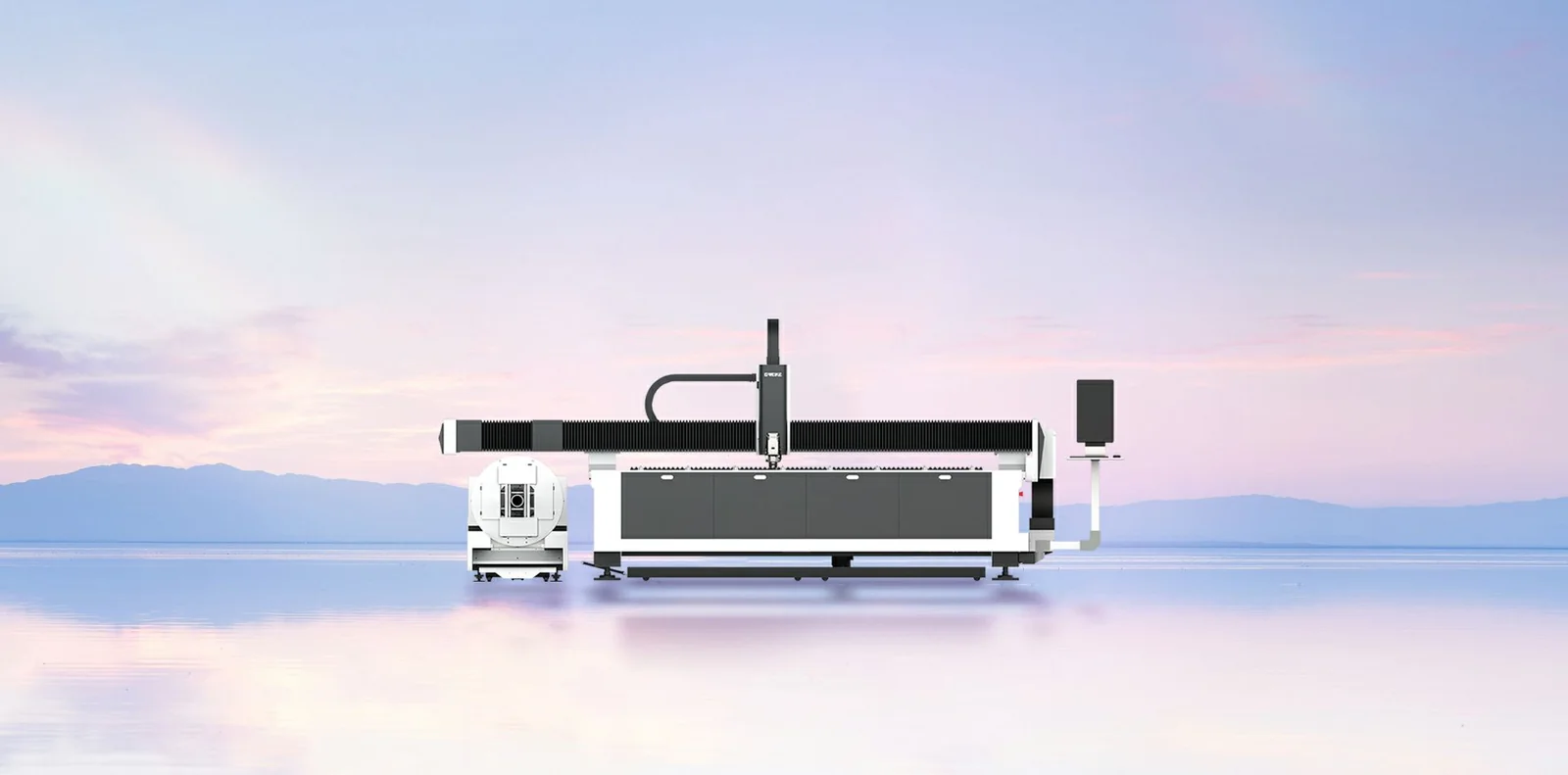

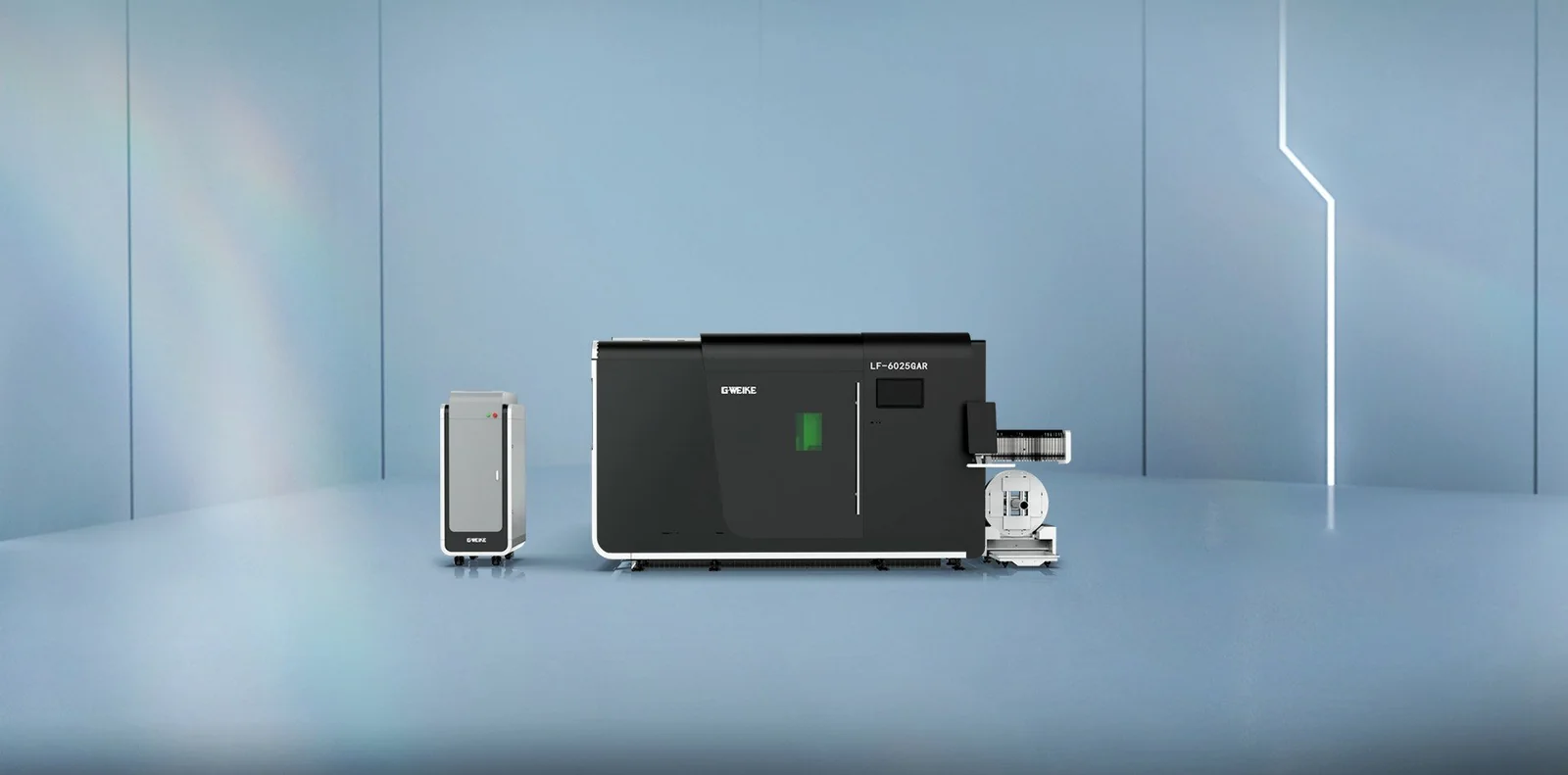

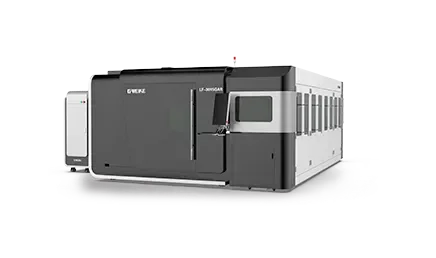

Conheça as linhas LNR e GAR para diversificar a produção ocupando uma única instalação.
Conhecer máquinas híbridasConsumíveis para sua operação
Ajudamos a identificar a peça pelo modelo, pelas medidas e pela foto do item.

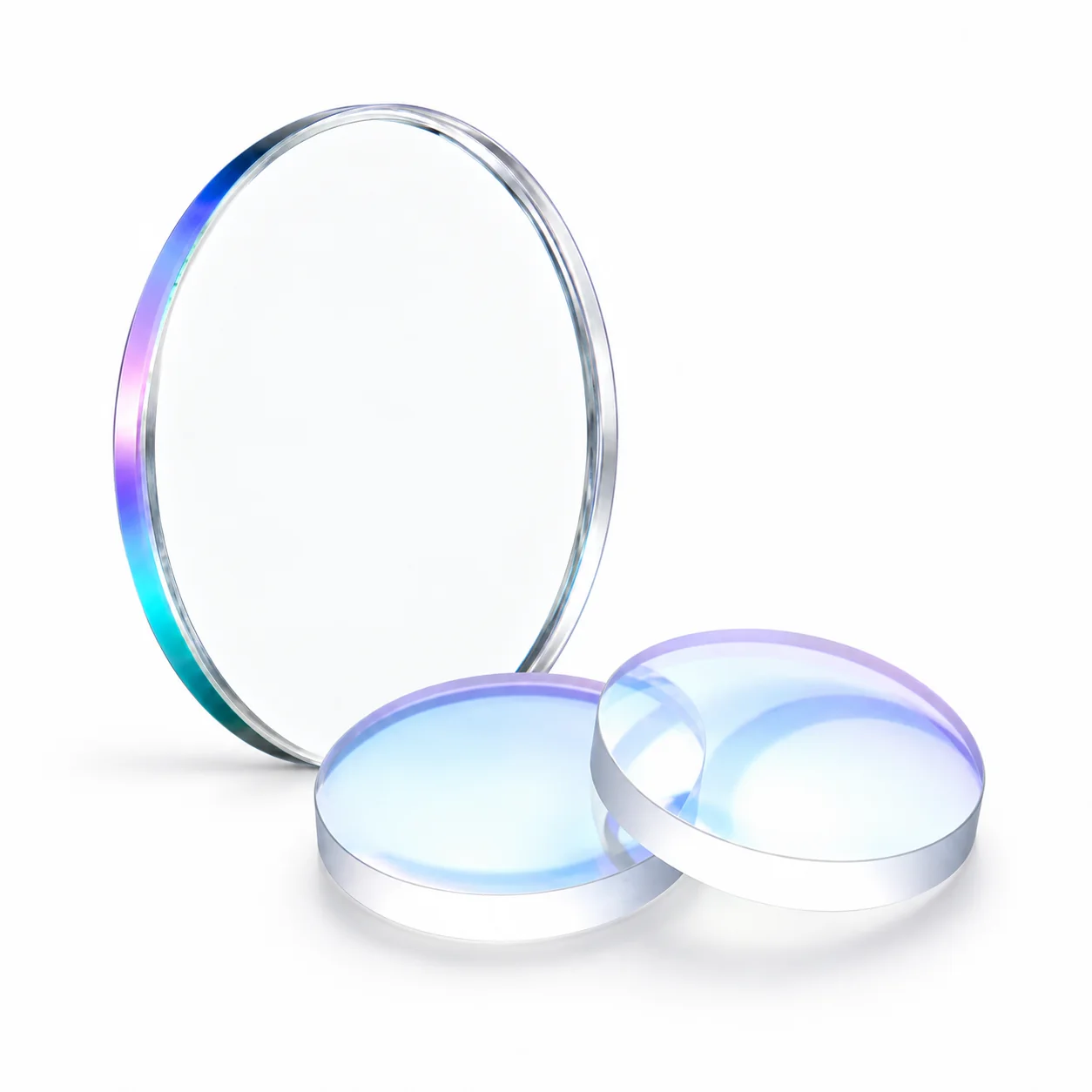

Lentes de proteção
Protegem o conjunto óptico contra respingos, fumaça e partículas geradas durante o corte.
Ver categoria →

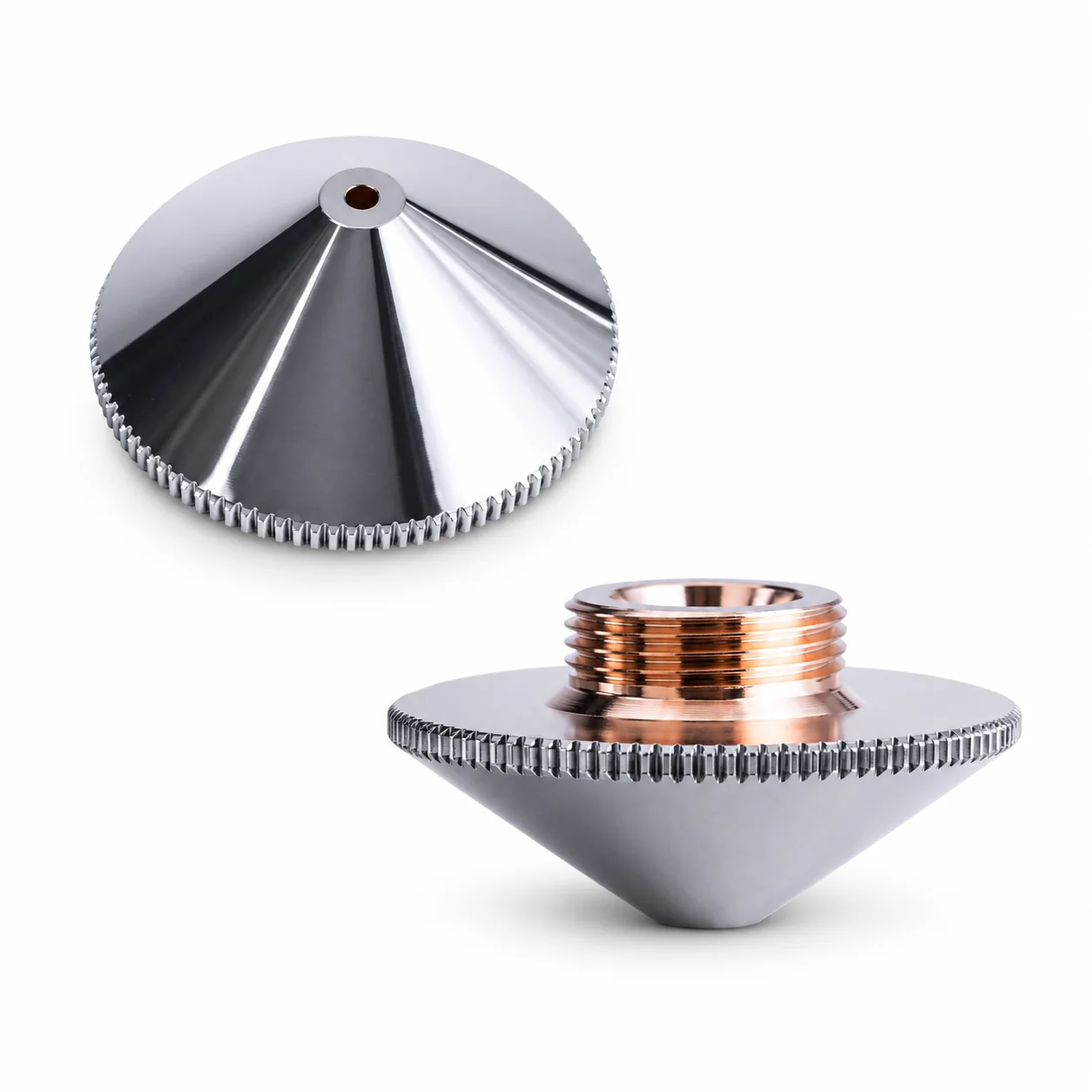

Bicos de corte
Direcionam o gás auxiliar e influenciam a estabilidade, a precisão e o acabamento do corte.
Ver categoria →

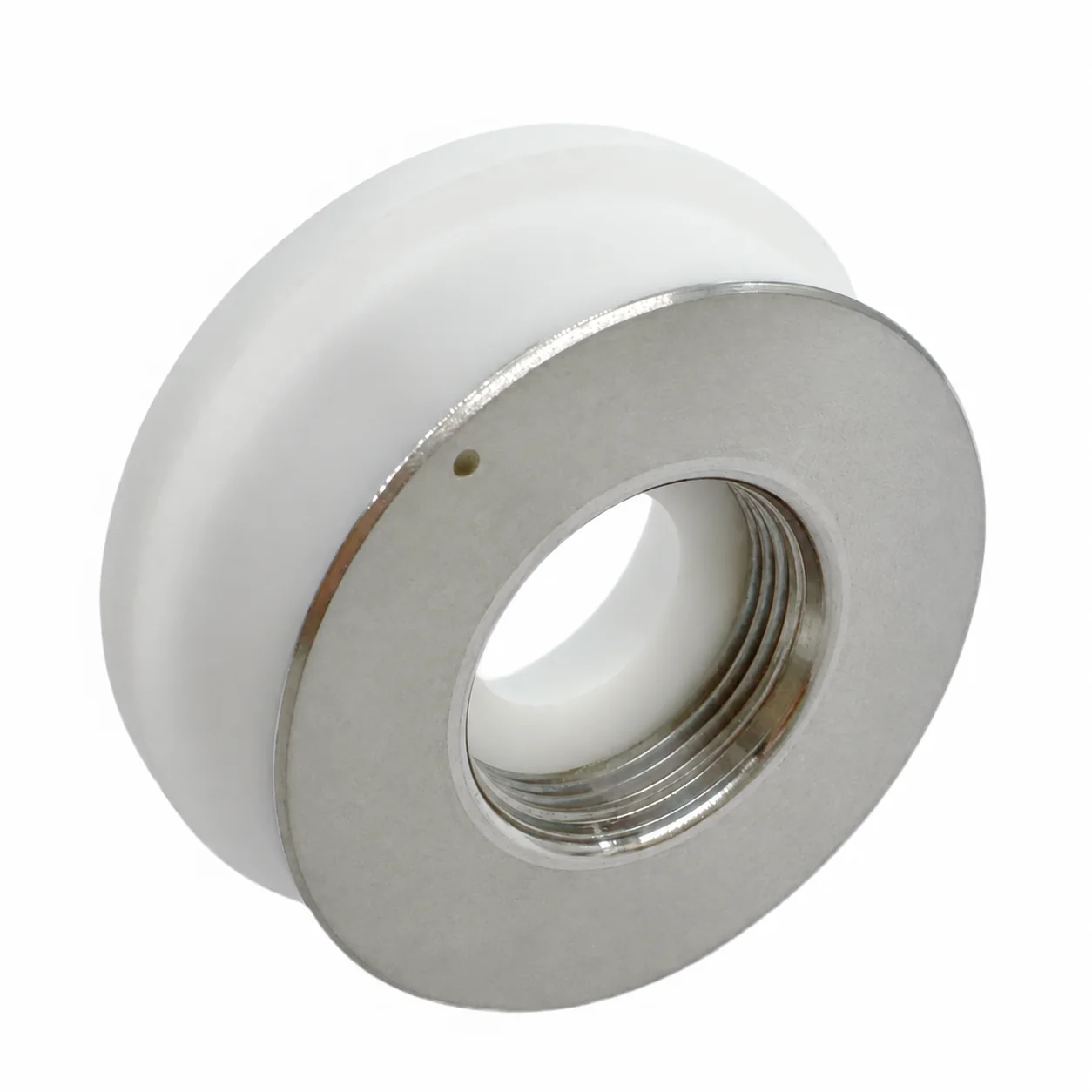

Cerâmicas
Isolam eletricamente o bico e integram o sistema de detecção capacitiva do cabeçote.
Ver categoria →

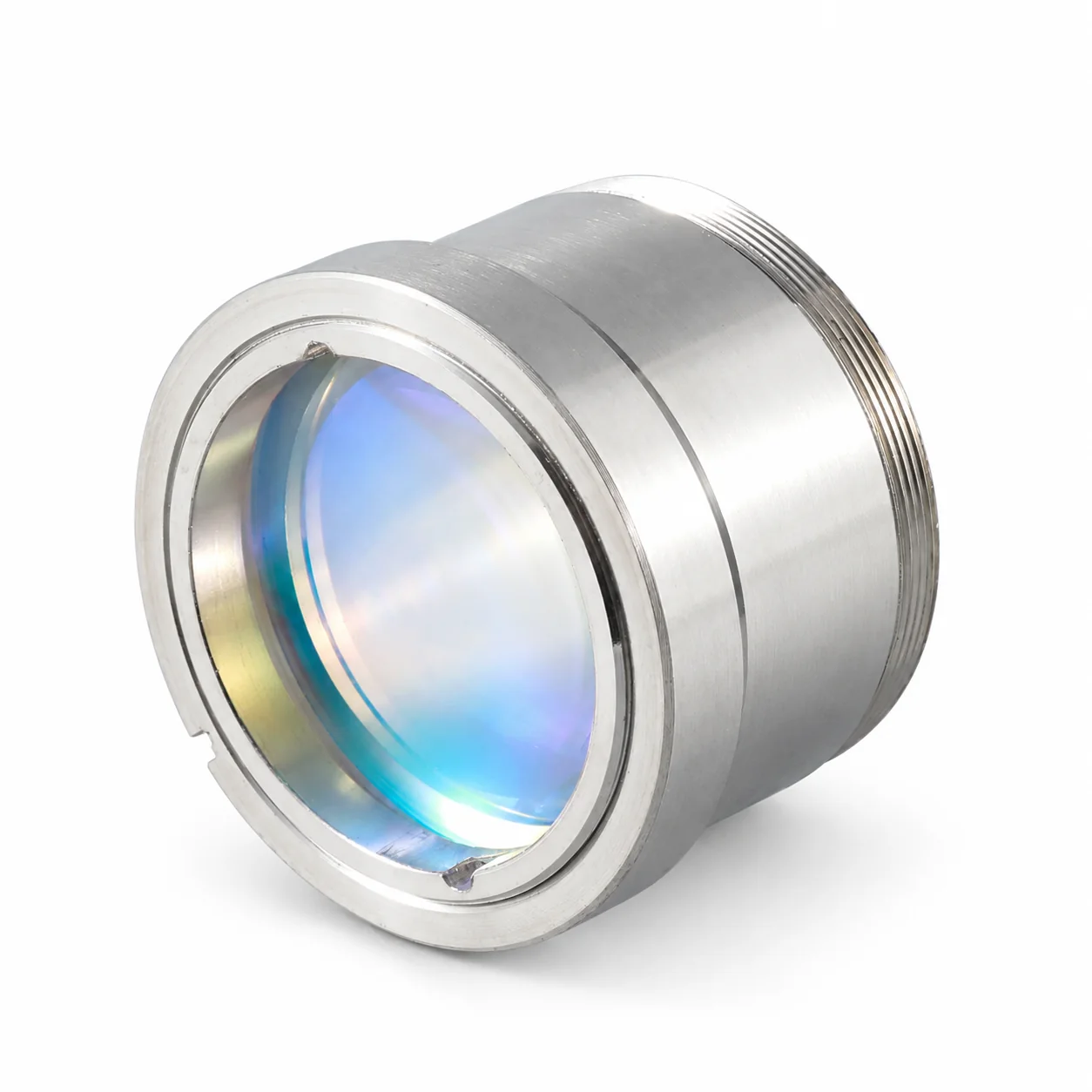

Lentes colimadoras
Organizam o feixe recebido da fibra antes de ele seguir para o conjunto de focalização.
Ver categoria →

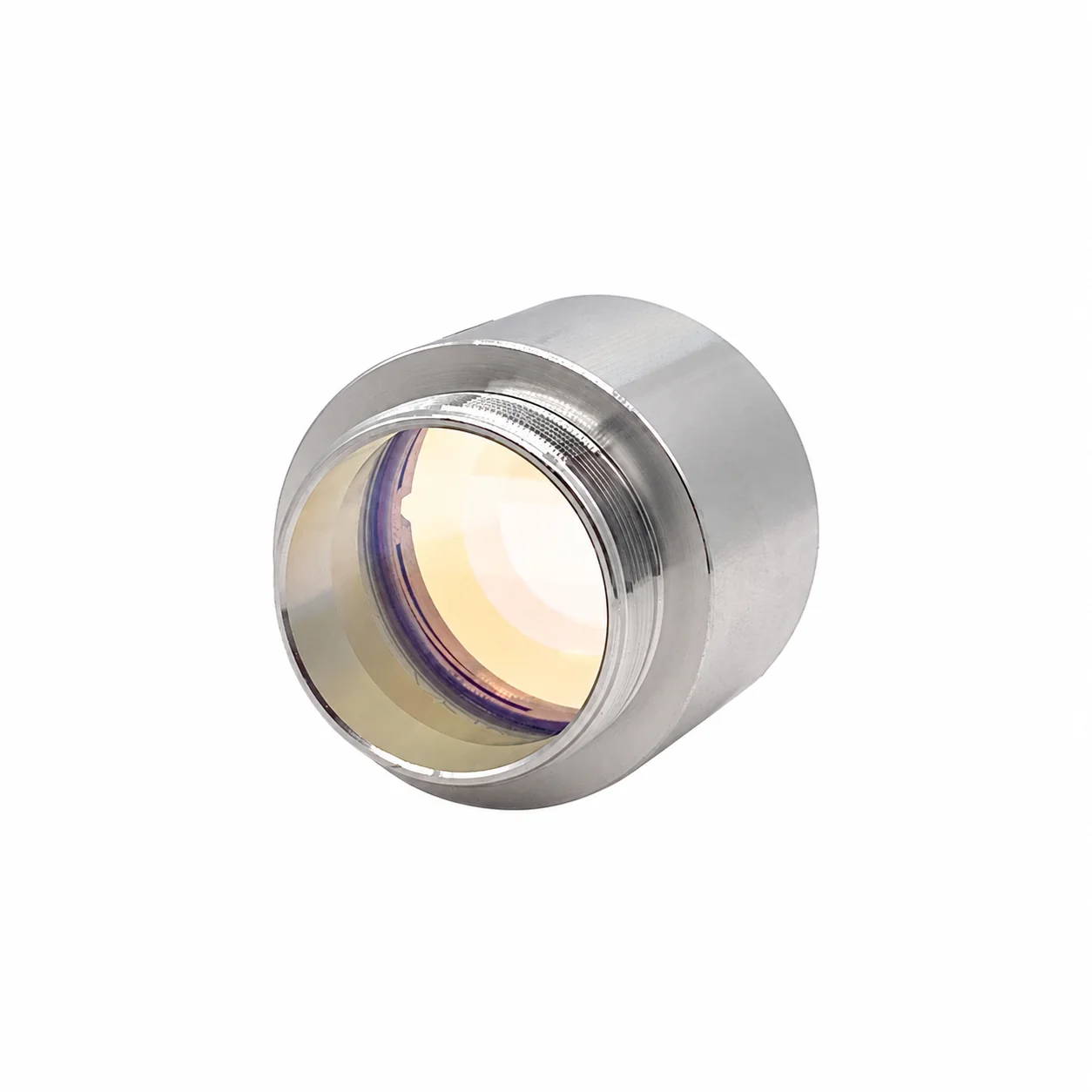

Lentes focais
Concentram o feixe no ponto de trabalho para alcançar a densidade de energia necessária ao corte.
Ver categoria →

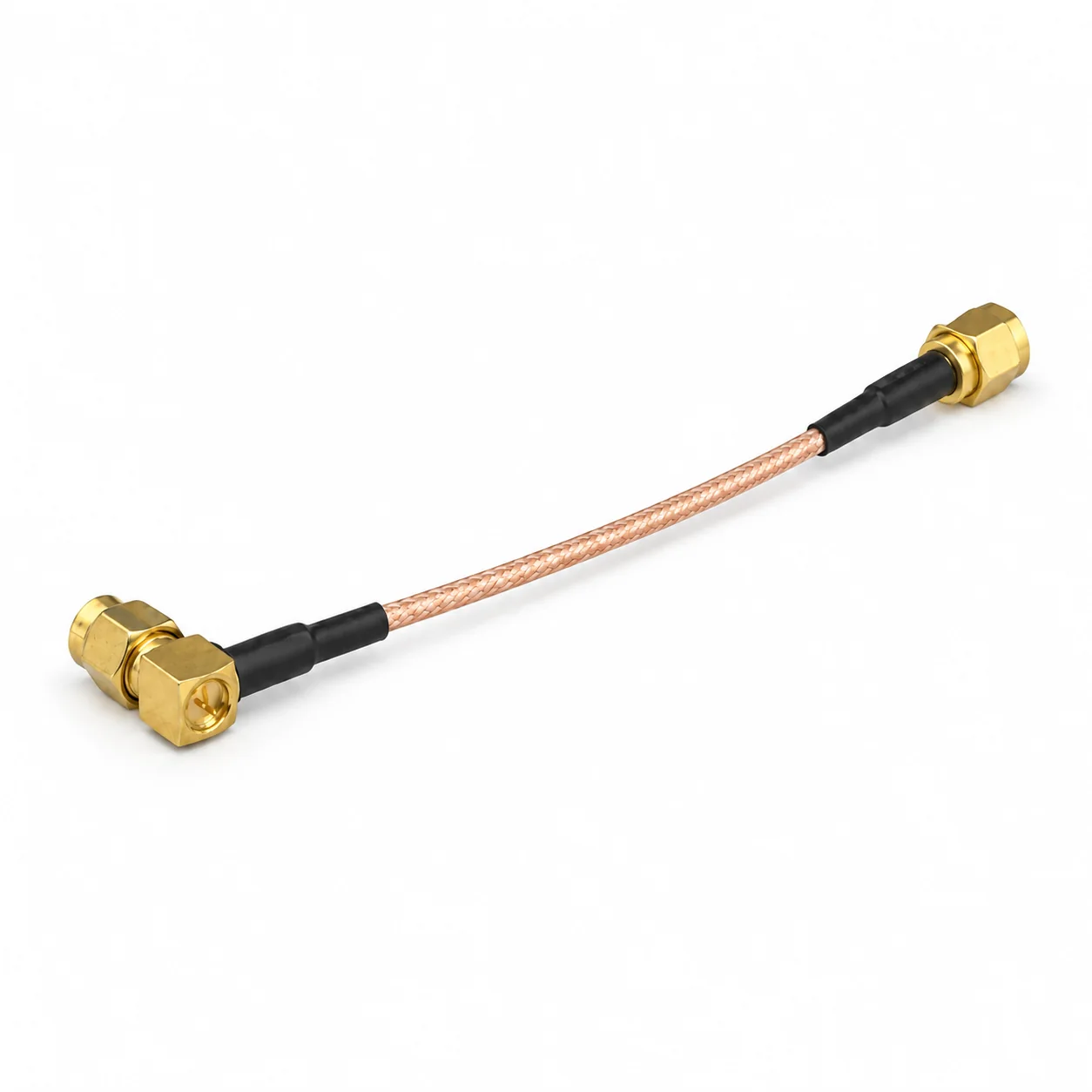

Cabos sensores capacitivos
Modelos SMA–SMA e SMB–SMA para o sistema de medição capacitiva, conforme a configuração do cabeçote.
Ver categoria →Serviços para corte laser
Da identificação da falha ao teste na produção, nosso atendimento considera o equipamento e a rotina da sua equipe.

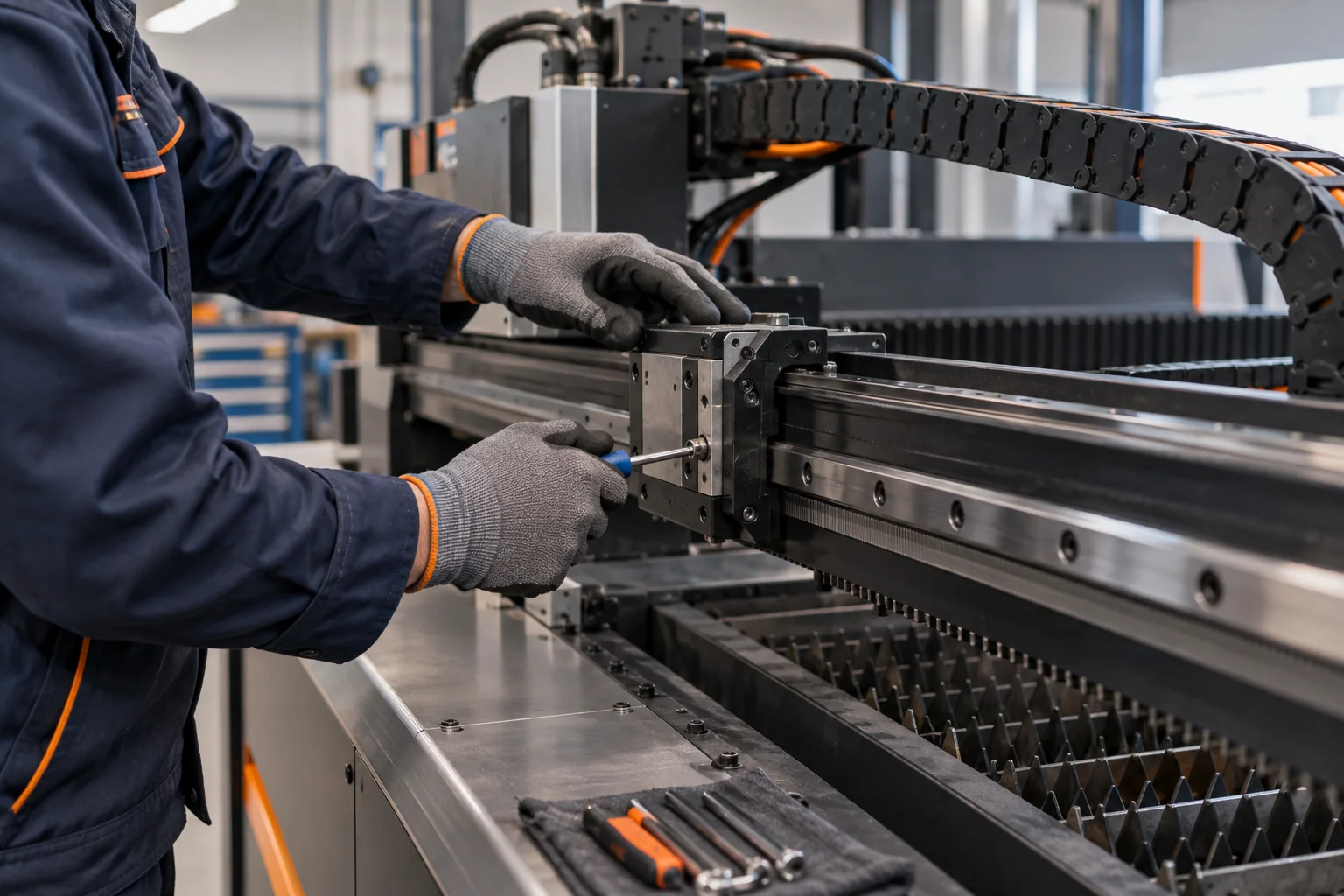

Manutenção de máquinas
Diagnóstico, manutenção preventiva e corretiva para reduzir paradas e recuperar a confiabilidade.
- Inspeção dos sistemas mecânicos e elétricos
- Diagnóstico e correção de falhas
- Ajustes e testes funcionais após o serviço

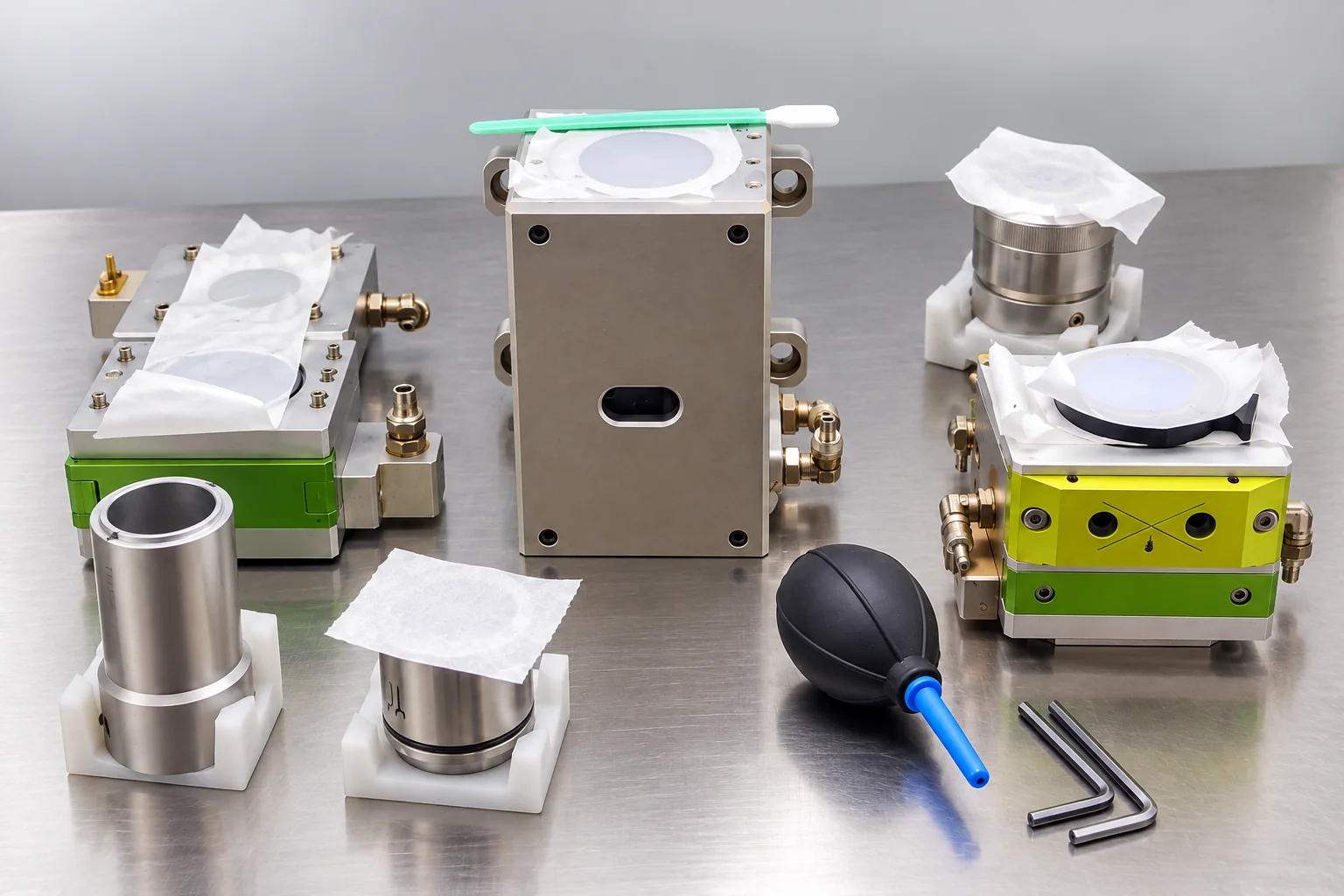

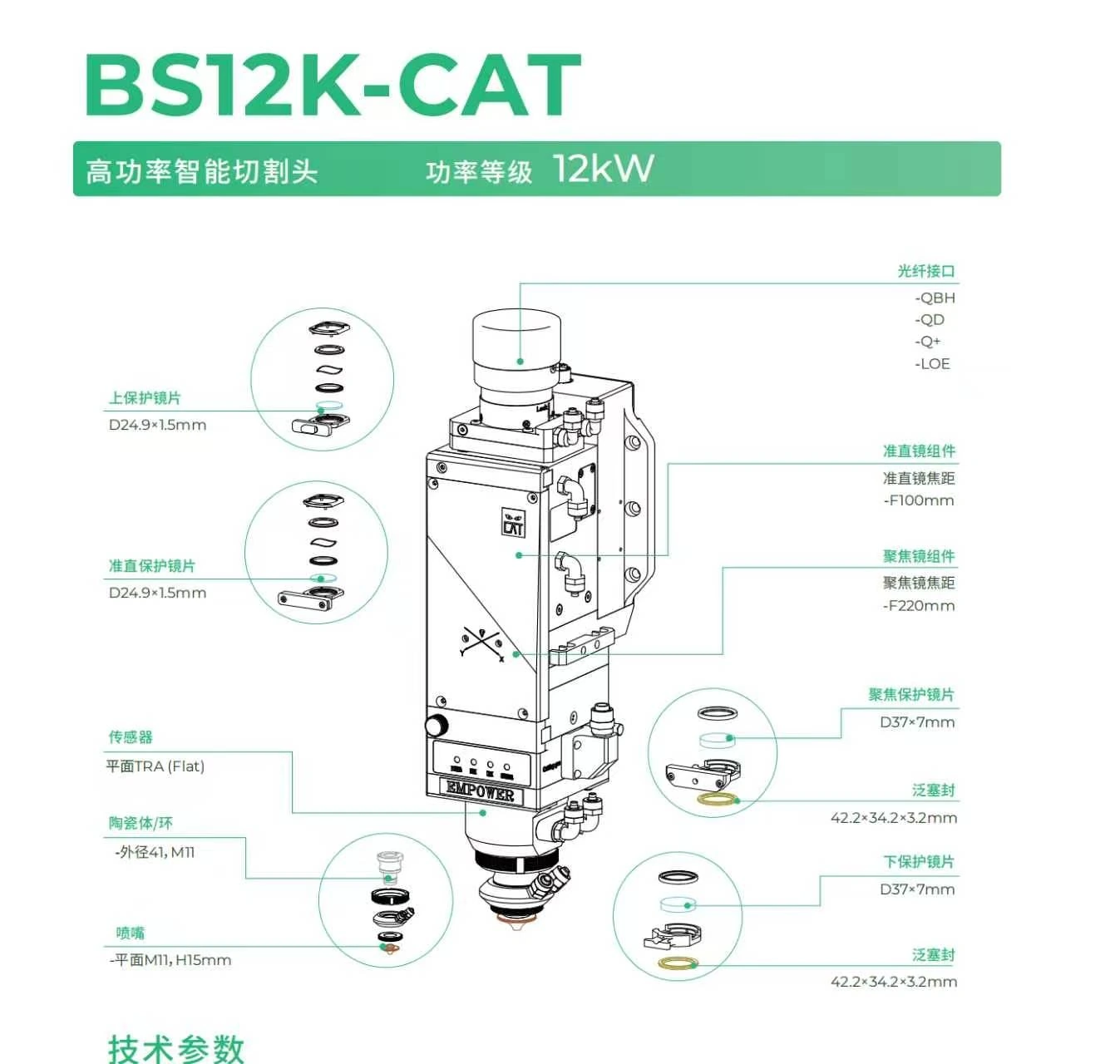

Manutenção de cabeçotes
Avaliação do conjunto óptico, limpeza técnica, manutenção e testes após o serviço.
- Inspeção de lentes, cartuchos e vedações
- Limpeza e avaliação dos componentes ópticos
- Montagem, alinhamento e teste conforme o diagnóstico
Treinamento operacional
Capacitação prática para operação segura, rotina diária, CypCut e análise dos resultados.
- Operação correta e segura do equipamento
- Configuração e programação dos cortes
- Boas práticas para reduzir erros e desperdícios
Parametrização de corte
Ajustes conforme material, espessura, gás e condição do equipamento.
- Ajuste de potência, velocidade e frequência
- Parâmetros por material e espessura
- Melhoria de acabamento, estabilidade e produtividade
Central Técnica
Concept Laser
Consulte conteúdos técnicos sobre equipamentos, operação, consumíveis, alarmes e processo de corte. Quando precisar, utilize o Assistente Concept Laser para fazer uma pergunta específica.
Acessar Central Técnica
Conhecimento de chão de fábrica
A Concept Laser atua na escolha de equipamentos, instalação, manutenção, treinamento e acompanhamento da produção.
A orientação considera a máquina como um conjunto e relaciona a condição do equipamento com a rotina real de operação.
Conhecer serviçosCasos reais da Concept Laser
Alguns exemplos de diagnóstico, manutenção e correção aplicados em equipamentos de corte laser.

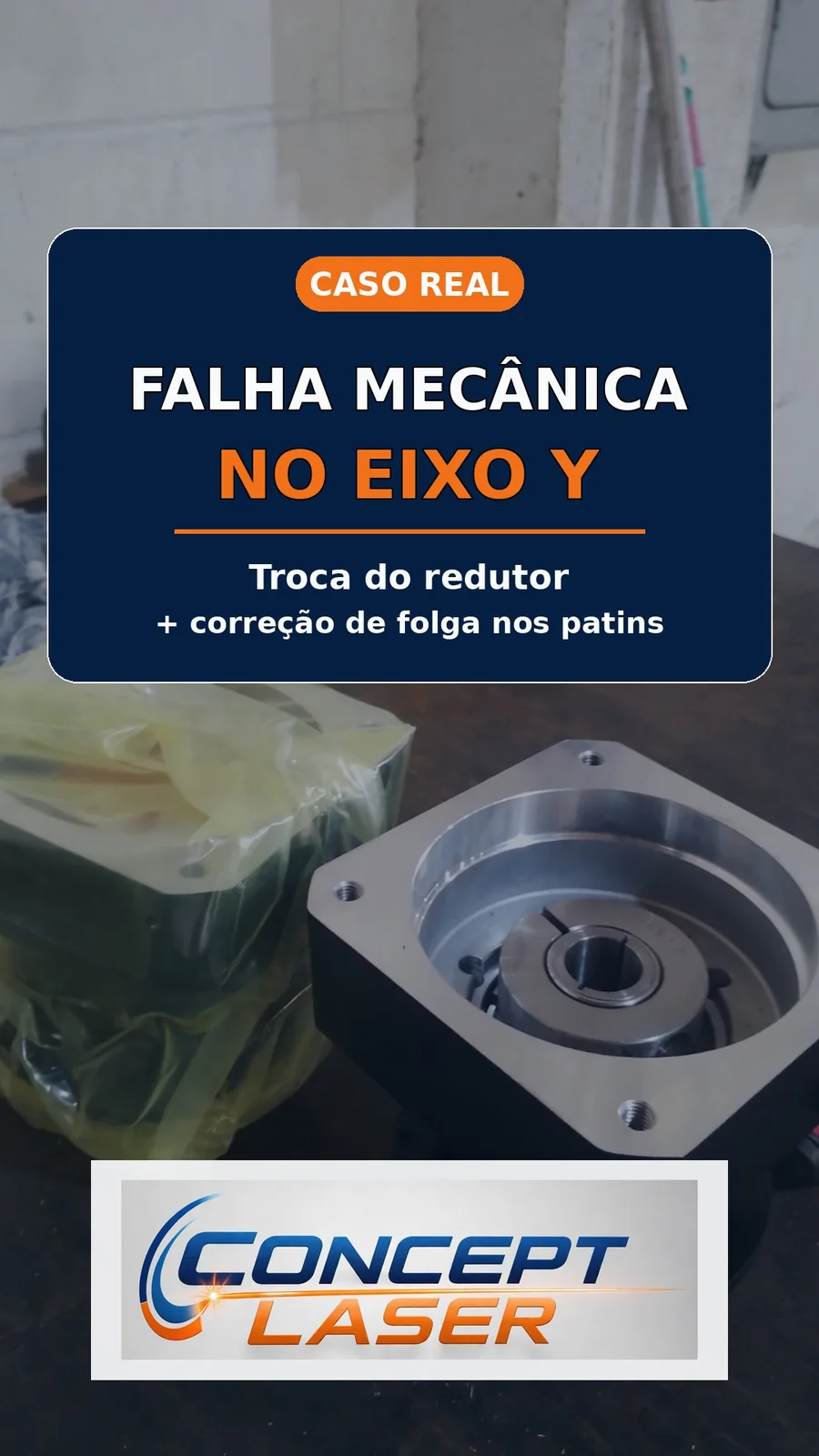

Falha mecânica no eixo Y
Diagnóstico de falha de geometria, substituição do redutor e correção de folga nos patins. Após os ajustes e testes, a máquina voltou a cortar normalmente.

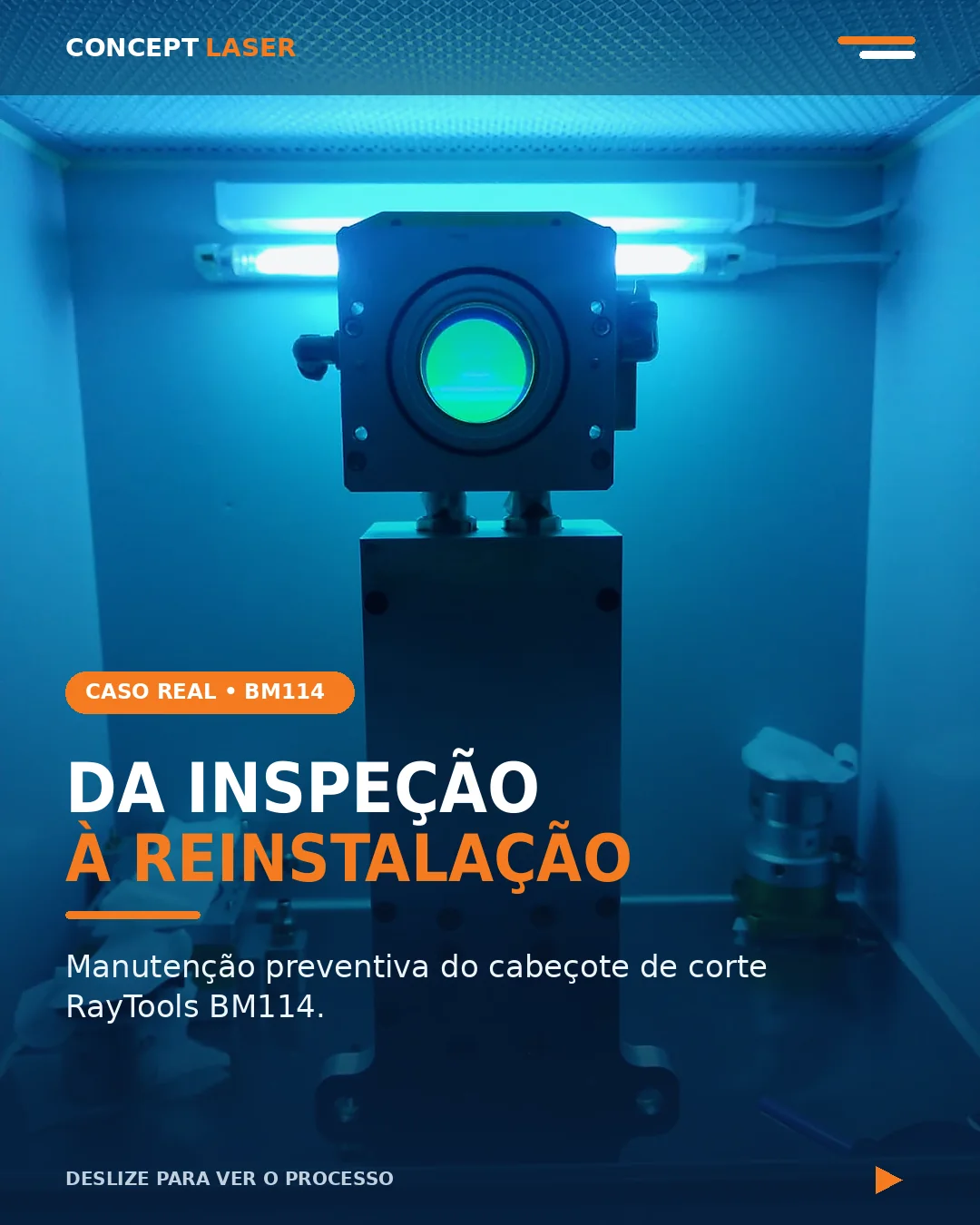

Manutenção preventiva do BM114
Inspeção, abertura em ambiente controlado, avaliação do conjunto óptico e preparação do cabeçote para reinstalação.

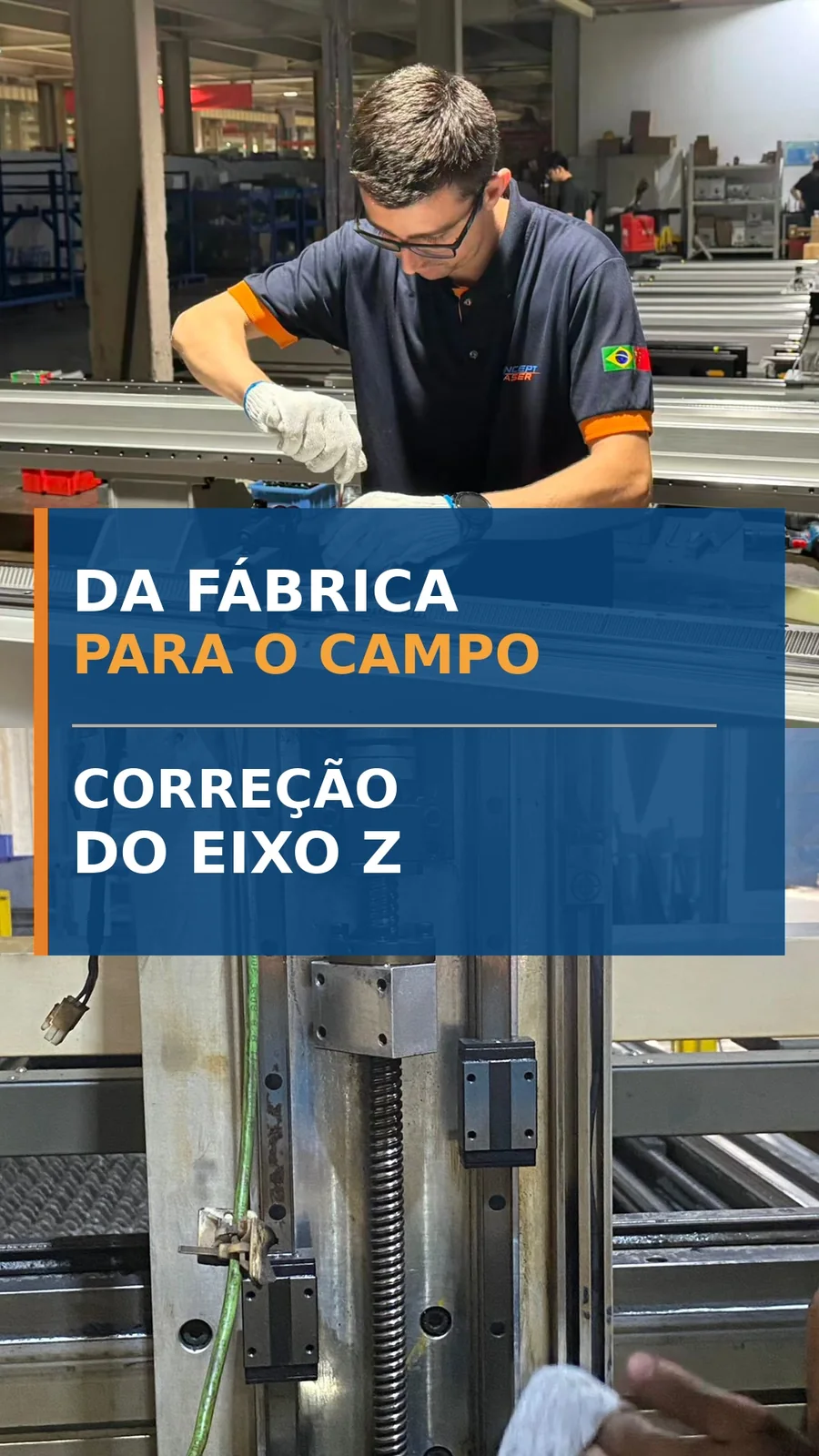

Correção e alinhamento do eixo Z
Intervenção mecânica com desmontagem, alinhamento, lubrificação e verificação do movimento antes da liberação.
Qual máquina atende sua produção?
Informe os dados principais da aplicação. Ao enviar, o site prepara uma mensagem organizada para o WhatsApp da Concept Laser.
Não precisa conhecer o modelo: materiais, espessuras, dimensões e volume já ajudam a iniciar a análise.
Dúvidas frequentes
Respostas rápidas sobre consumíveis, máquinas, manutenção, treinamento e parametrização.
Como identificar o consumível correto?
Envie o modelo do cabeçote, as medidas do item e fotos nítidas. Para lentes, informe também diâmetro e espessura; para bicos, rosca, diâmetro e tipo.
Quais informações devo enviar para cotar uma máquina?
Materiais, espessuras mínima e máxima, dimensões das peças ou chapas, volume de produção, espaço disponível e necessidades de automação.
A Concept Laser atende diferentes marcas e configurações?
Cada caso é avaliado conforme a marca, o modelo, o cabeçote e a configuração instalada. Envie essas informações para confirmarmos o atendimento adequado.
O treinamento pode ser feito na máquina do cliente?
A necessidade é analisada conforme o equipamento, o software e os objetivos da equipe. O conteúdo pode abranger operação, programação, segurança e boas práticas.
Qual é a diferença entre manutenção preventiva e corretiva?
A preventiva busca identificar desgaste e desvios antes da parada. A corretiva diagnostica e corrige uma falha já presente para recuperar o funcionamento.
A parametrização considera diferentes materiais?
Sim. Os ajustes dependem do material, da espessura, do gás, da potência, do conjunto óptico e da condição geral da máquina.
Como saber qual máquina é adequada para minha empresa?
A escolha considera aplicação, materiais, espessuras, formato, produtividade, automação, espaço e investimento. Use o formulário acima para iniciar a avaliação.
Vamos conversar sobre sua operação?
Informe o modelo da máquina ou do cabeçote e envie uma foto ou descrição da necessidade.
Todas as máquinas
Compare as linhas e abra cada modelo para ver aplicações, diferenciais, especificações e vídeos disponíveis.
Textos e especificações resumidos e traduzidos a partir das páginas oficiais da GWEIKE. Velocidade apresentada é deslocamento máximo dos eixos, não velocidade de corte. A configuração final depende do modelo e dos opcionais.

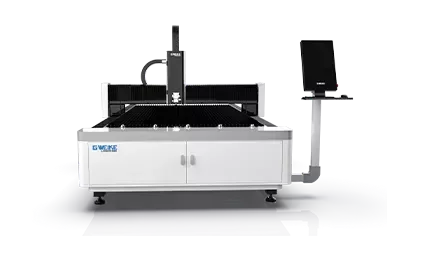

Máquinas para chapas
Compare as linhas e abra cada modelo para ver aplicações, diferenciais, especificações e vídeos disponíveis.
Textos e especificações resumidos e traduzidos a partir das páginas oficiais da GWEIKE. Velocidade apresentada é deslocamento máximo dos eixos, não velocidade de corte. A configuração final depende do modelo e dos opcionais.
Tubos e perfis
Compare as linhas e abra cada modelo para ver aplicações, diferenciais, especificações e vídeos disponíveis.
Textos e especificações resumidos e traduzidos a partir das páginas oficiais da GWEIKE. Velocidade apresentada é deslocamento máximo dos eixos, não velocidade de corte. A configuração final depende do modelo e dos opcionais.
Máquinas híbridas
Compare as linhas e abra cada modelo para ver aplicações, diferenciais, especificações e vídeos disponíveis.
Textos e especificações resumidos e traduzidos a partir das páginas oficiais da GWEIKE. Velocidade apresentada é deslocamento máximo dos eixos, não velocidade de corte. A configuração final depende do modelo e dos opcionais.
Catálogo de consumíveis
Consulte medidas e configurações. Para evitar incompatibilidades, envie também o modelo do cabeçote e uma foto da peça instalada.

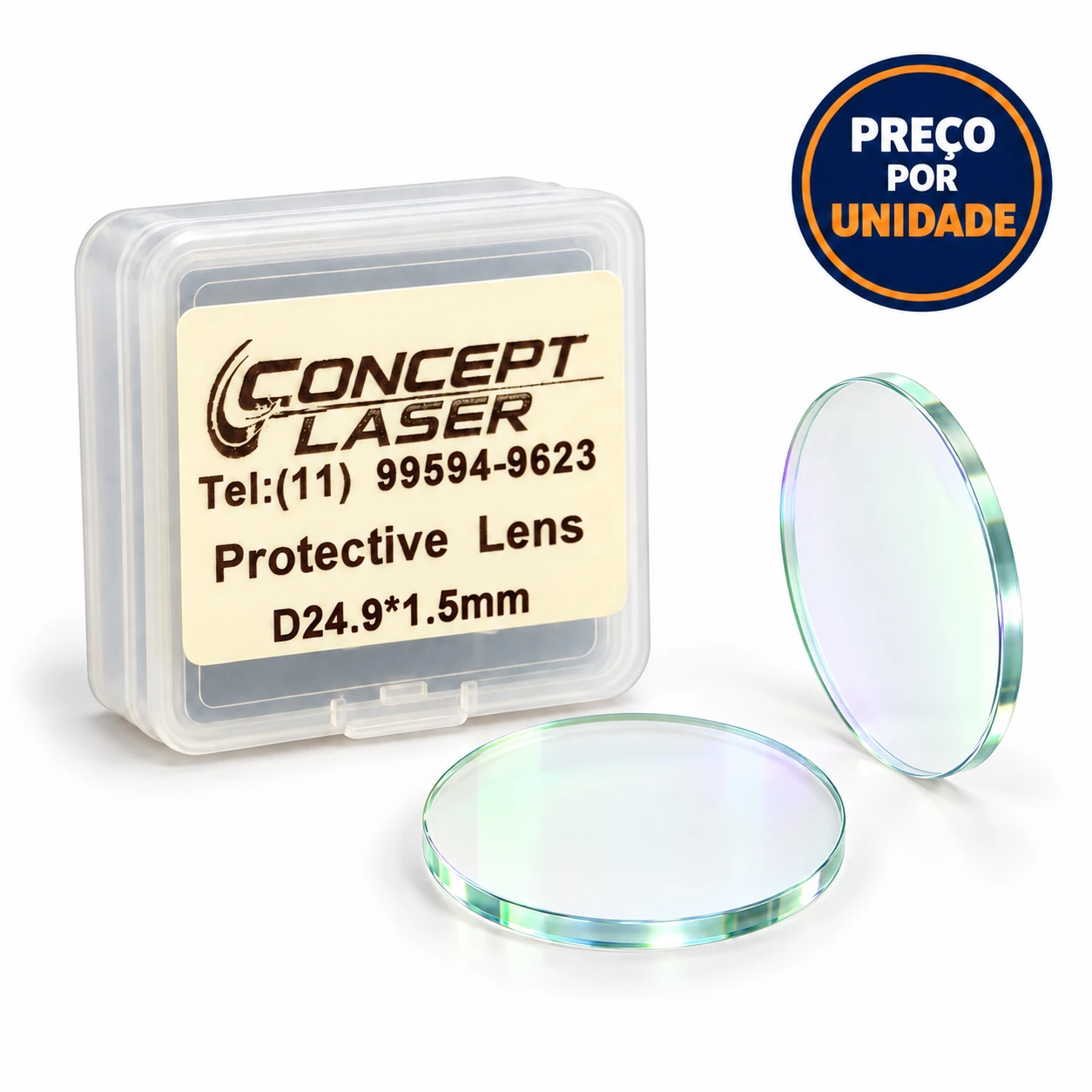

Lente de proteção Ø 24,9 × 1,5 mm
Versões disponíveis: 6 kW · Original RayTools verde · Original RayTools branca 4 kW · Original RayTools branca 12–40 kW
Disponível em diferentes versões. Confirme o modelo do cabeçote, a posição da lente e a versão instalada antes da compra.

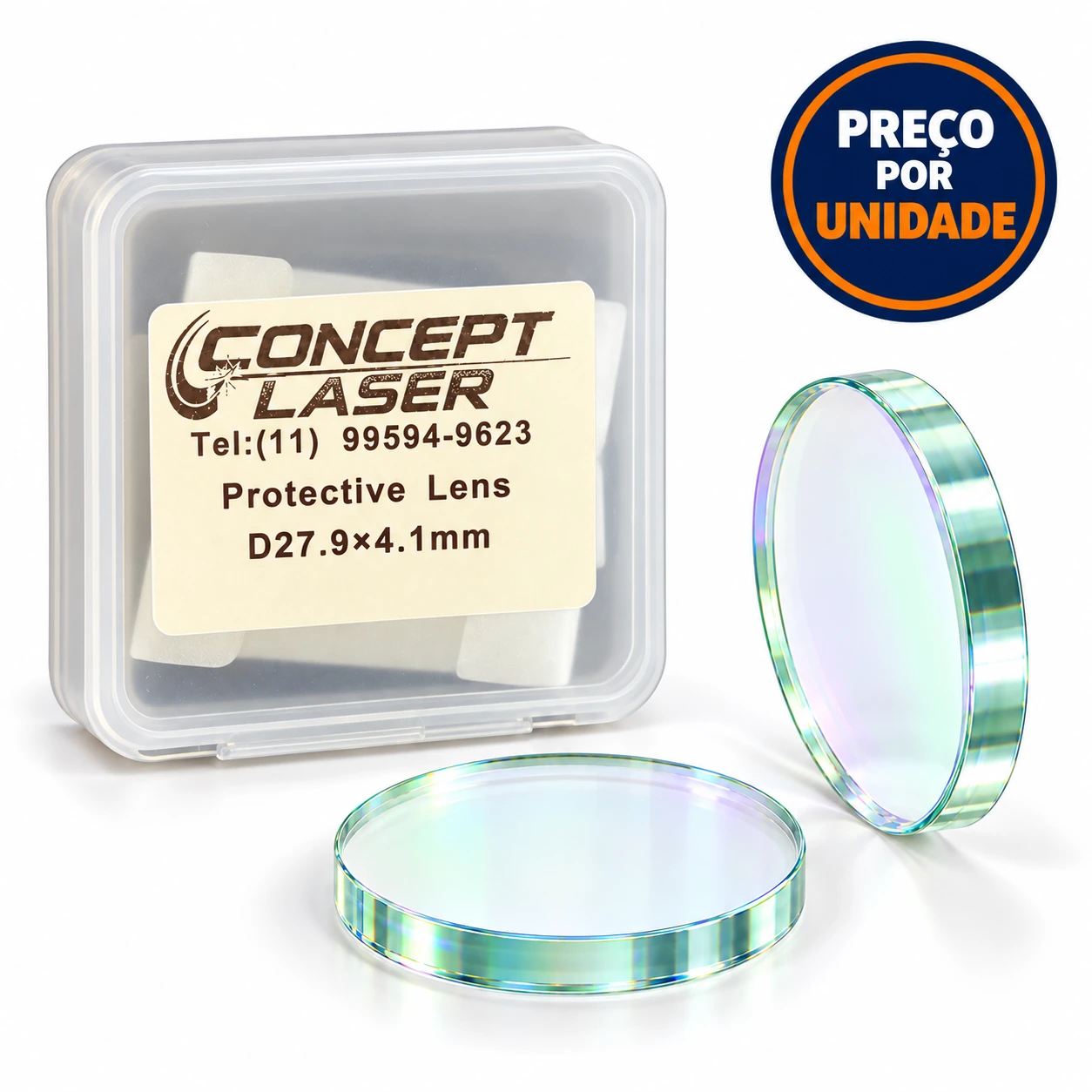

Lente de proteção Ø 27,9 × 4,1 mm
Versões disponíveis: 6 kW · Original RayTools verde 4 kW · Original RayTools branca 4 kW
Disponível em diferentes versões. Confirme cartucho, posição e versão instalada antes da compra.

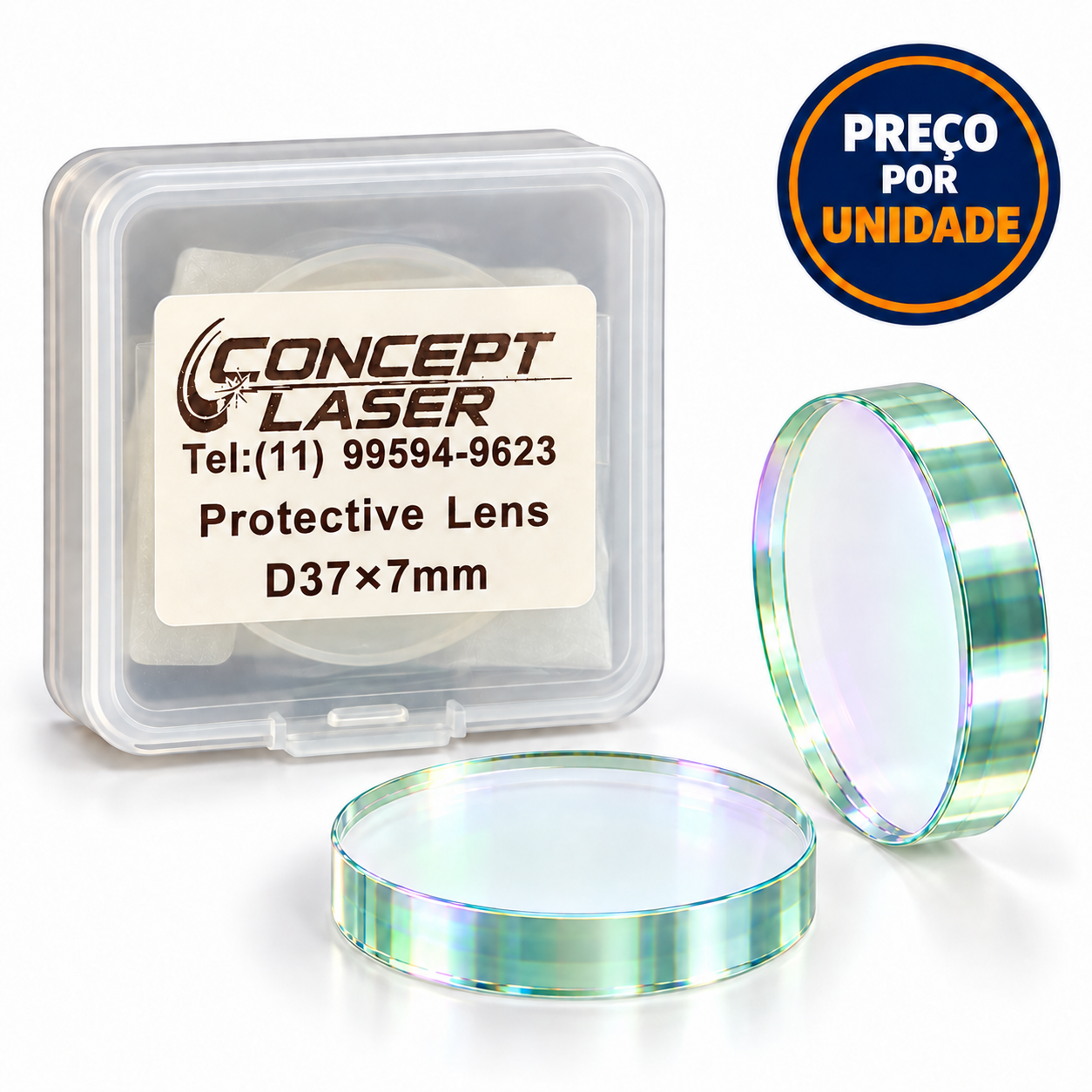

Lente de proteção Ø 37 × 7 mm
Versões disponíveis: 10 kW · 15 kW · Original RayTools 15 kW
Lente de proteção Ø37 × 7 mm disponível em diferentes versões. Confirme o modelo e a configuração do cabeçote.

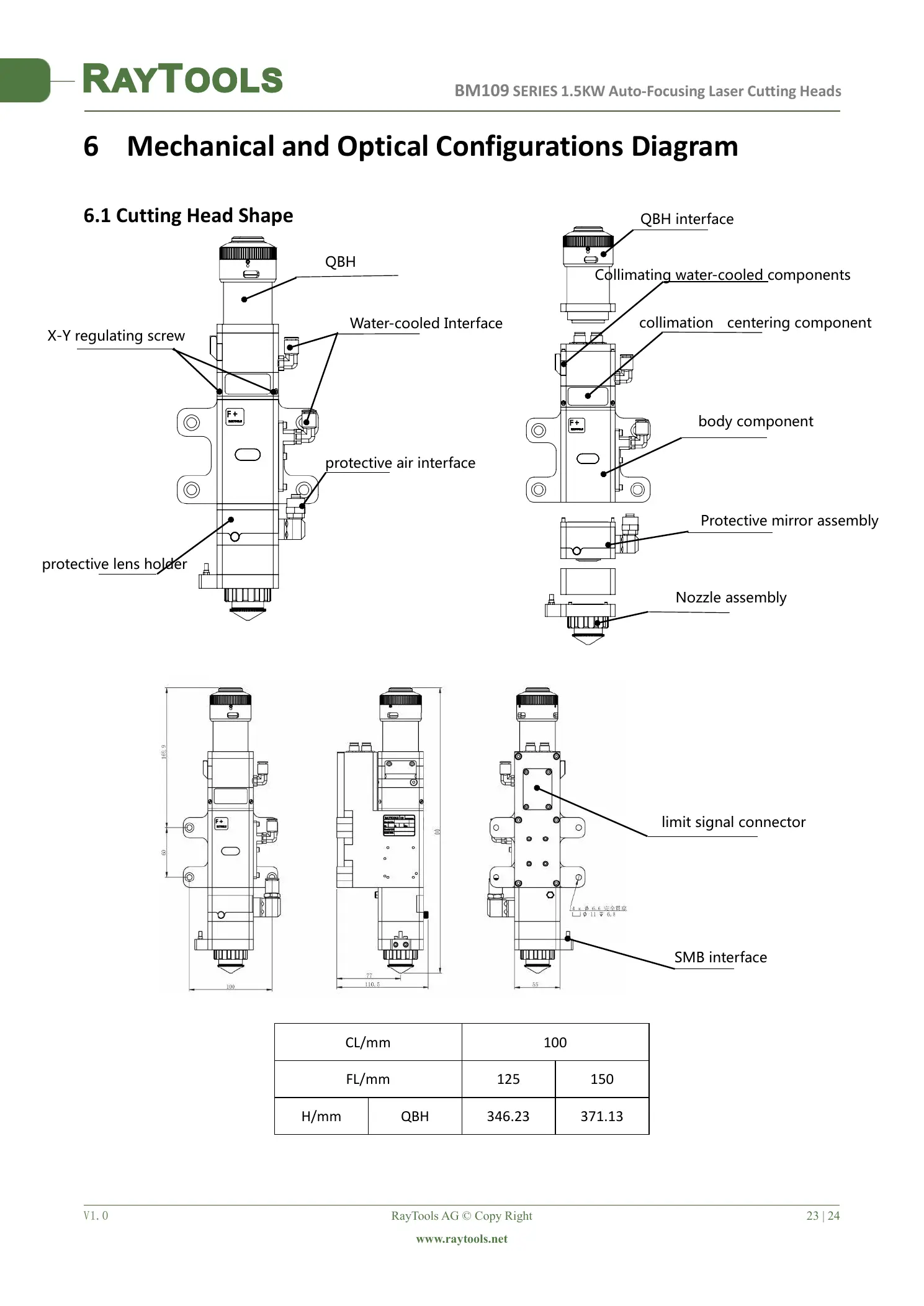

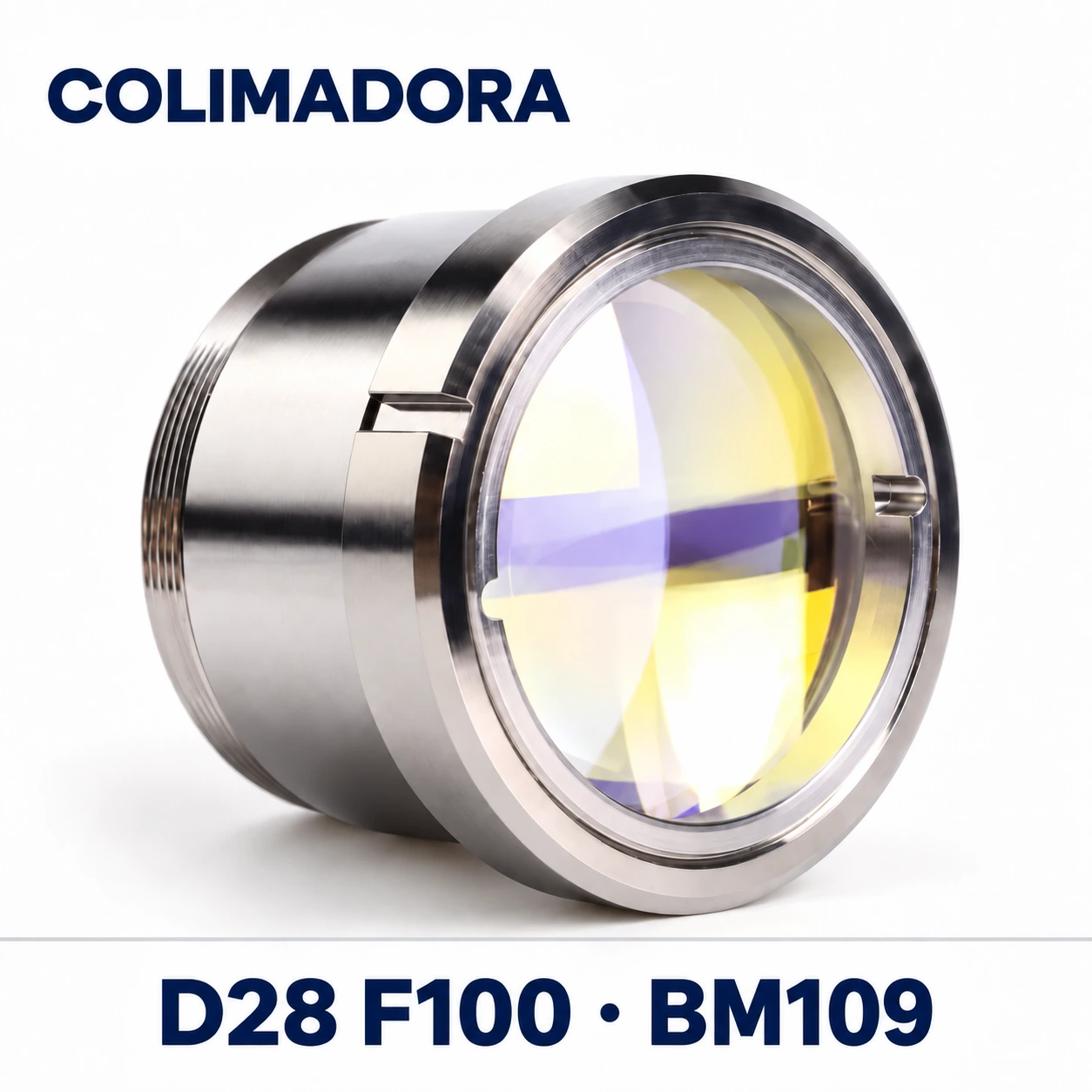

Lente colimadora FL100 D28 com suporte — BM109
FL100 · D28 · com suporte · Aplicação: BM109
Lente colimadora FL100 D28 fornecida montada em suporte para aplicação no BM109. Confirme a versão e o formato do suporte antes da compra.

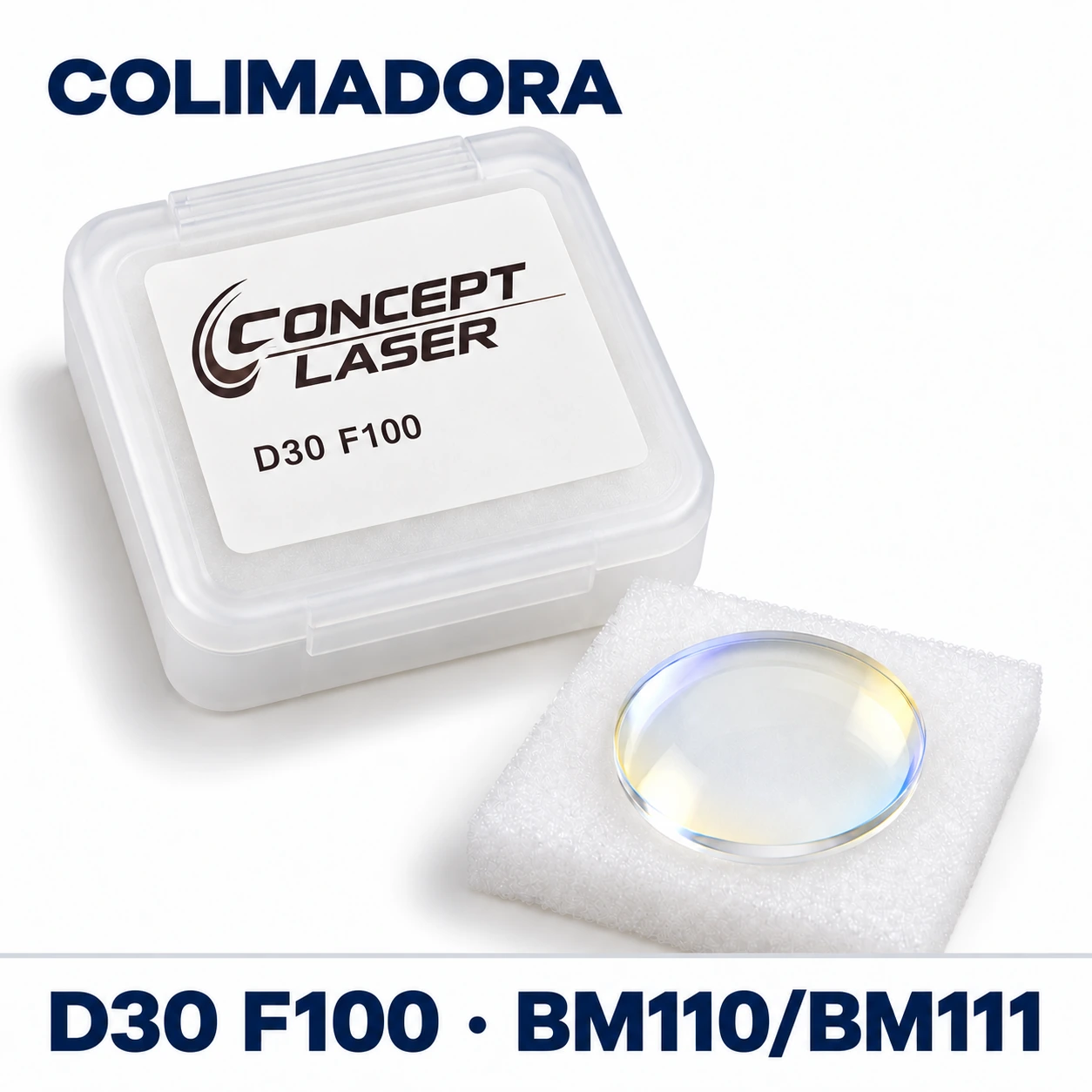

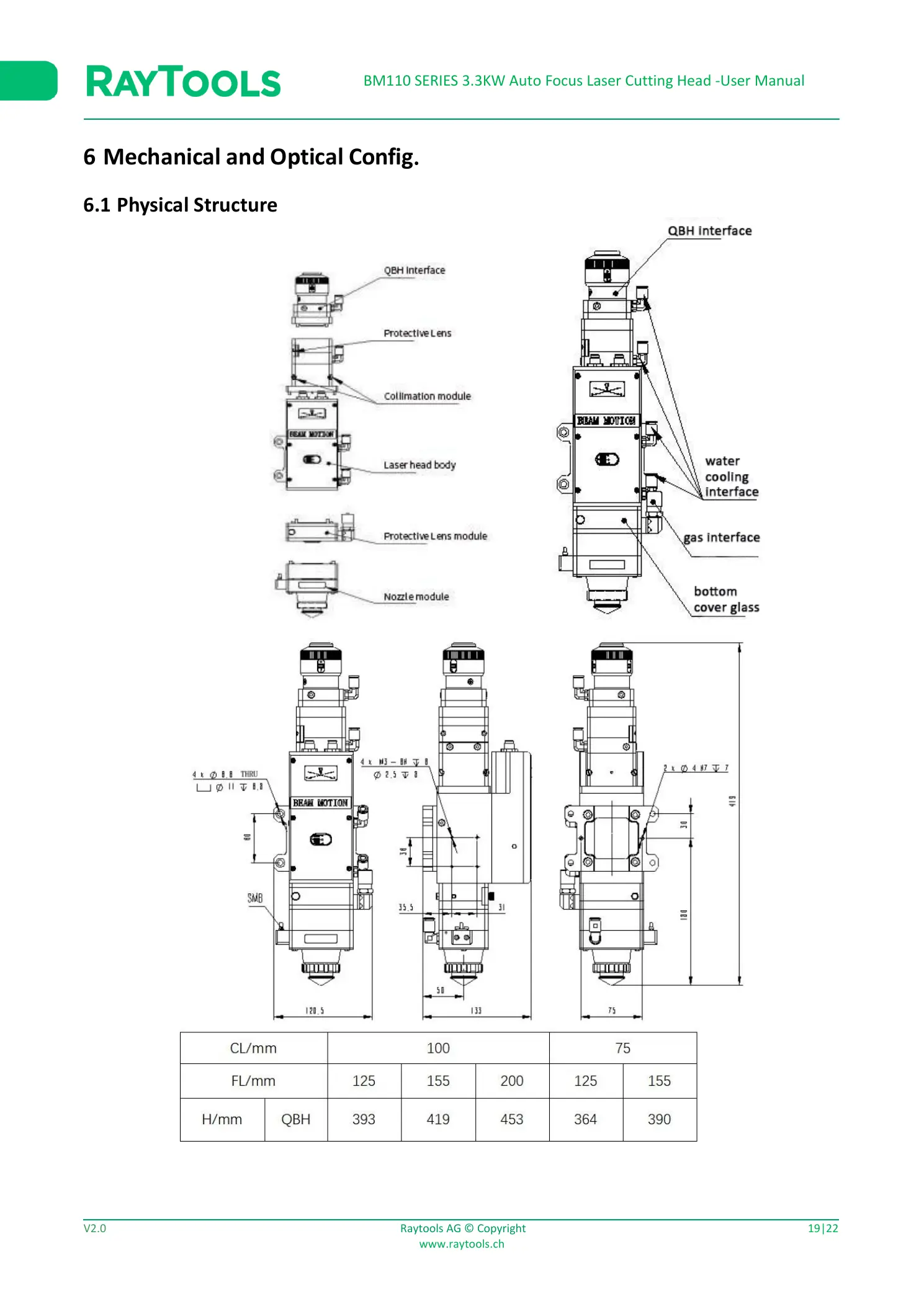

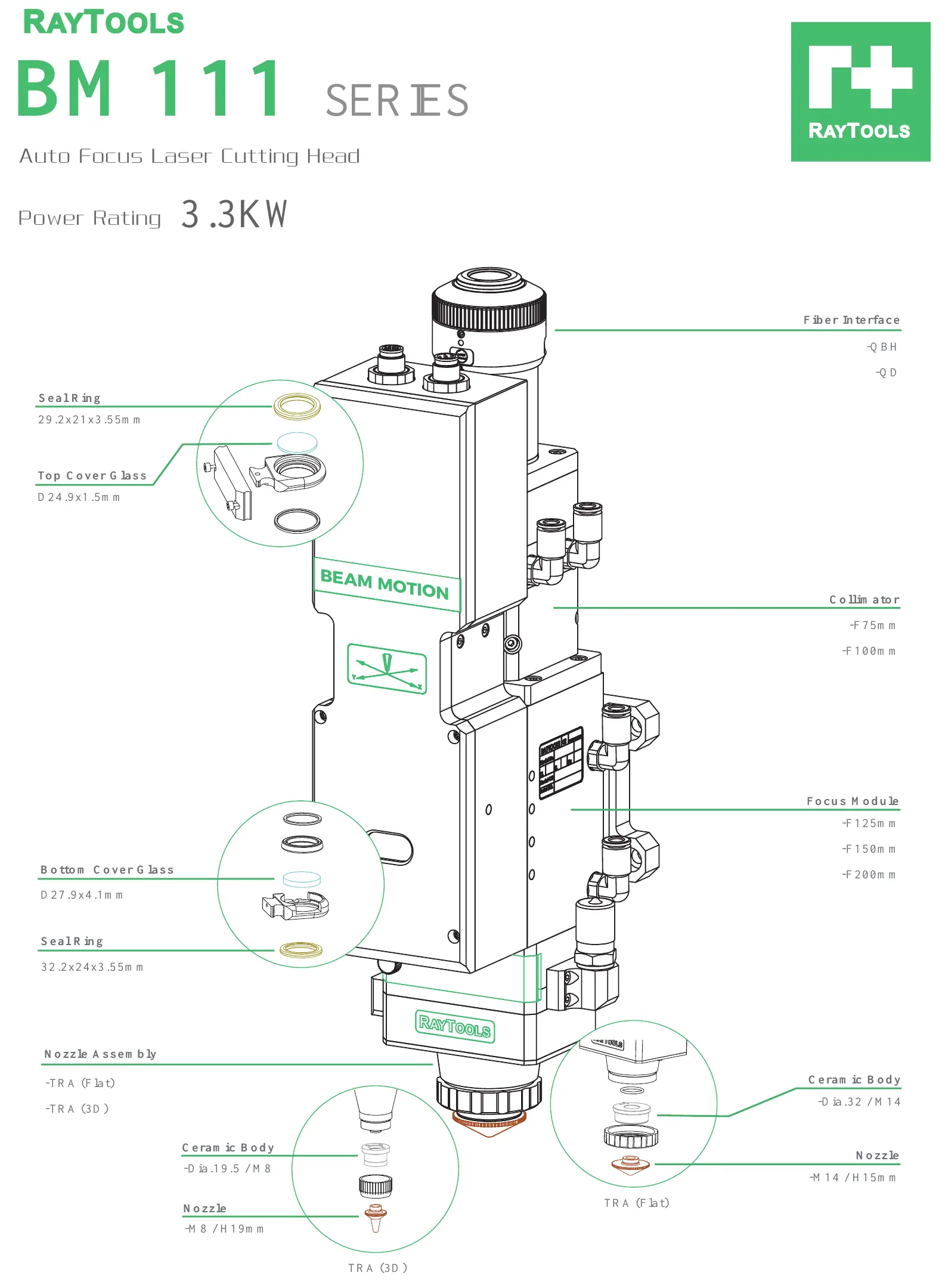

Lente colimadora D30 F100 — BM110 / BM111
D30 · F100 · sem suporte · Aplicação: BM110 / BM111
Lente colimadora D30 F100 fornecida sem suporte, com aplicação de referência em BM110 e BM111.

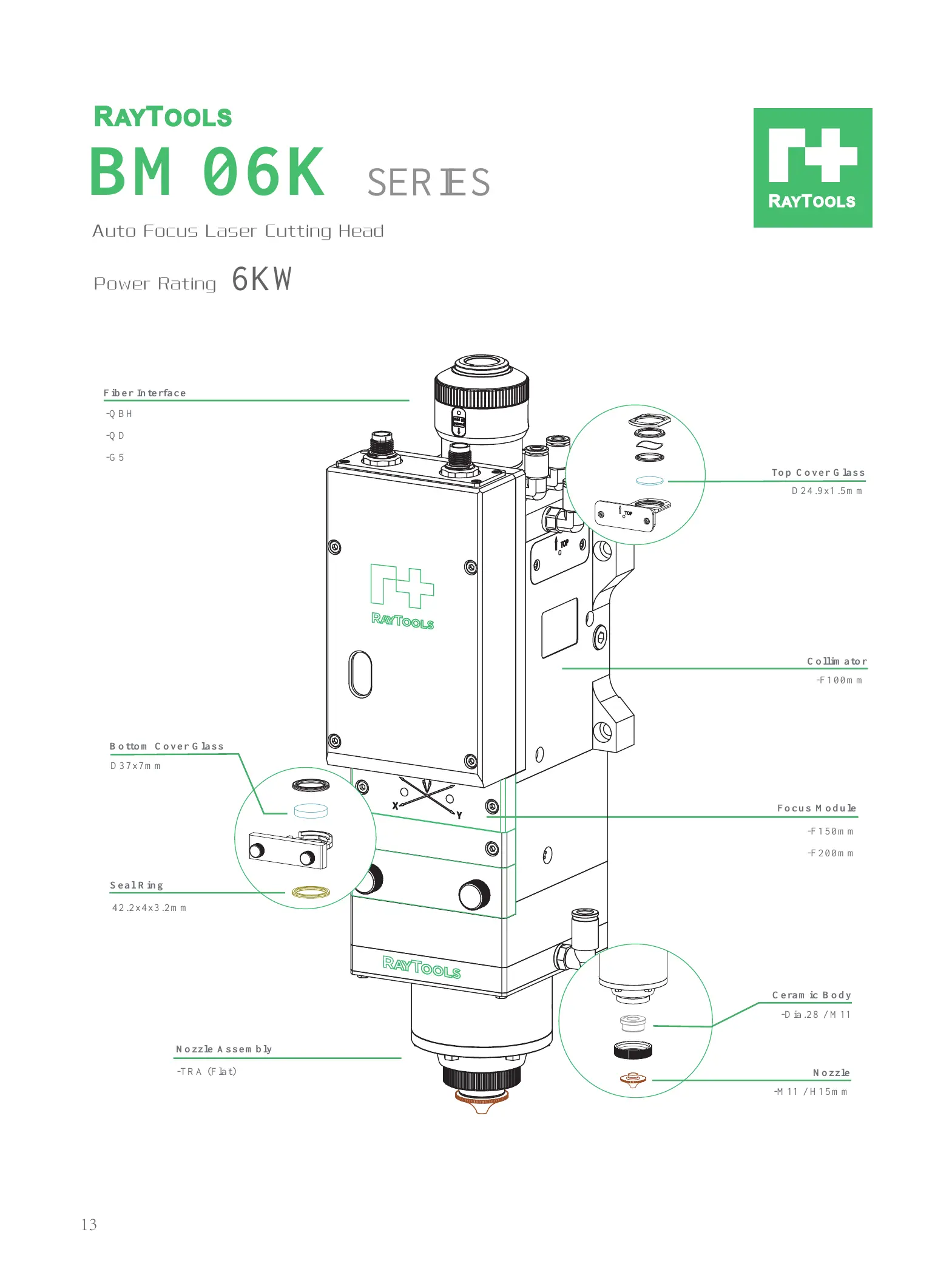

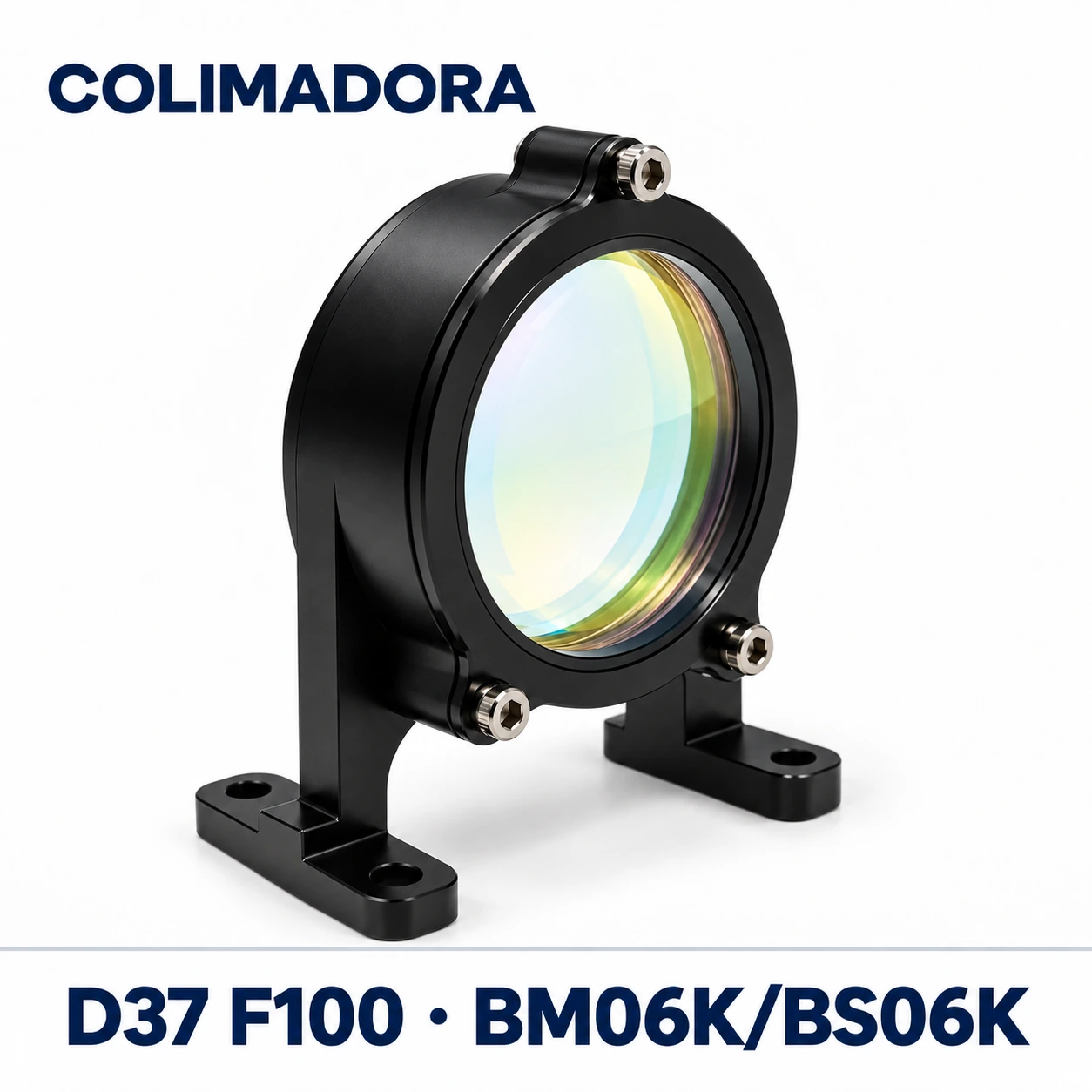

Lente colimadora FL100 D37 com suporte — BM06K
FL100 · D37 · com suporte · Aplicação: BM06K
Lente colimadora FL100 D37 fornecida montada em suporte para aplicação no BM06K. Confirme a versão e o formato do suporte antes da compra.

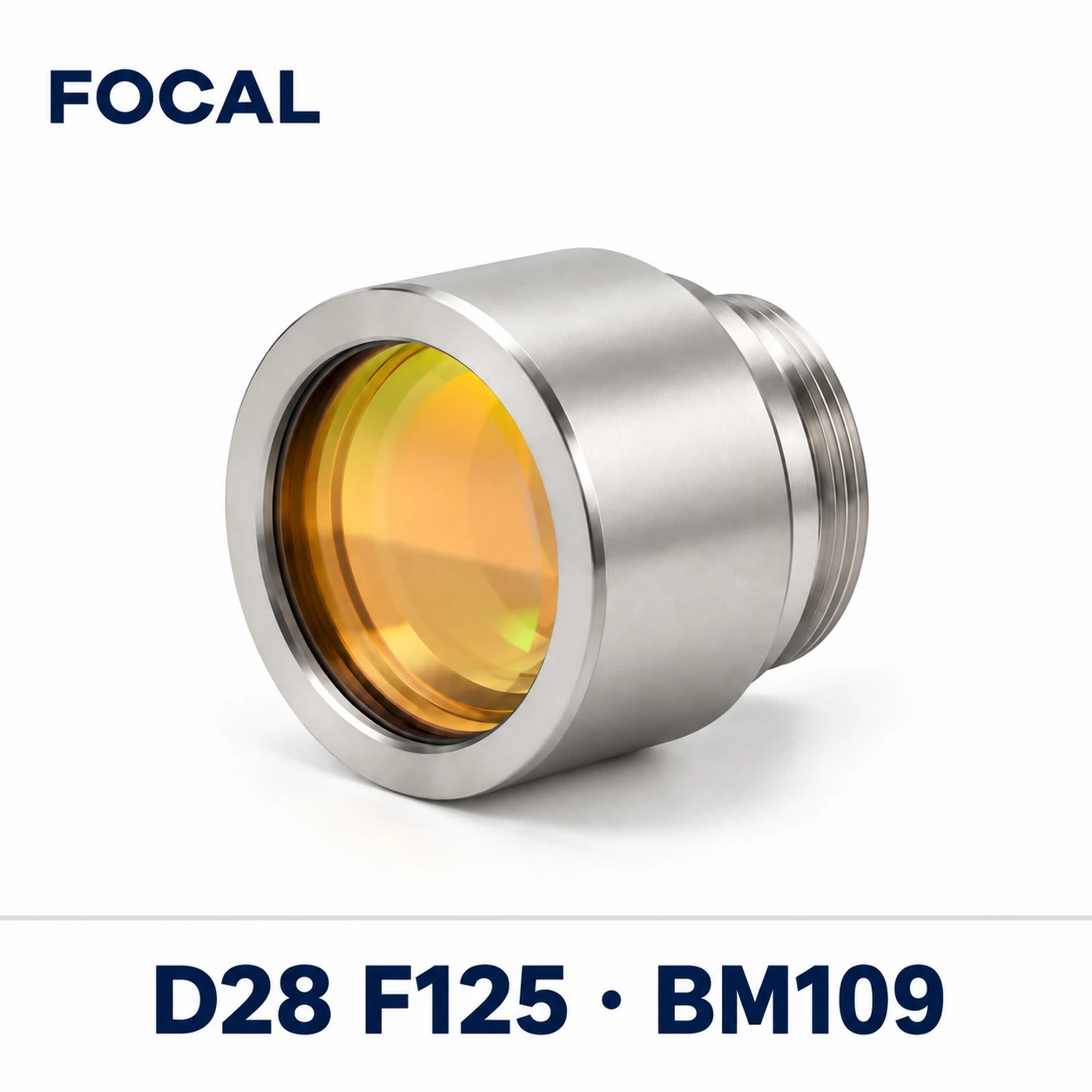

Lente focal FL125 D28 com suporte — BM109
FL125 · D28 · com suporte · Aplicação: BM109
Lente focal FL125 D28 fornecida montada em suporte para aplicação no BM109. Confirme a versão e o formato do suporte antes da compra.

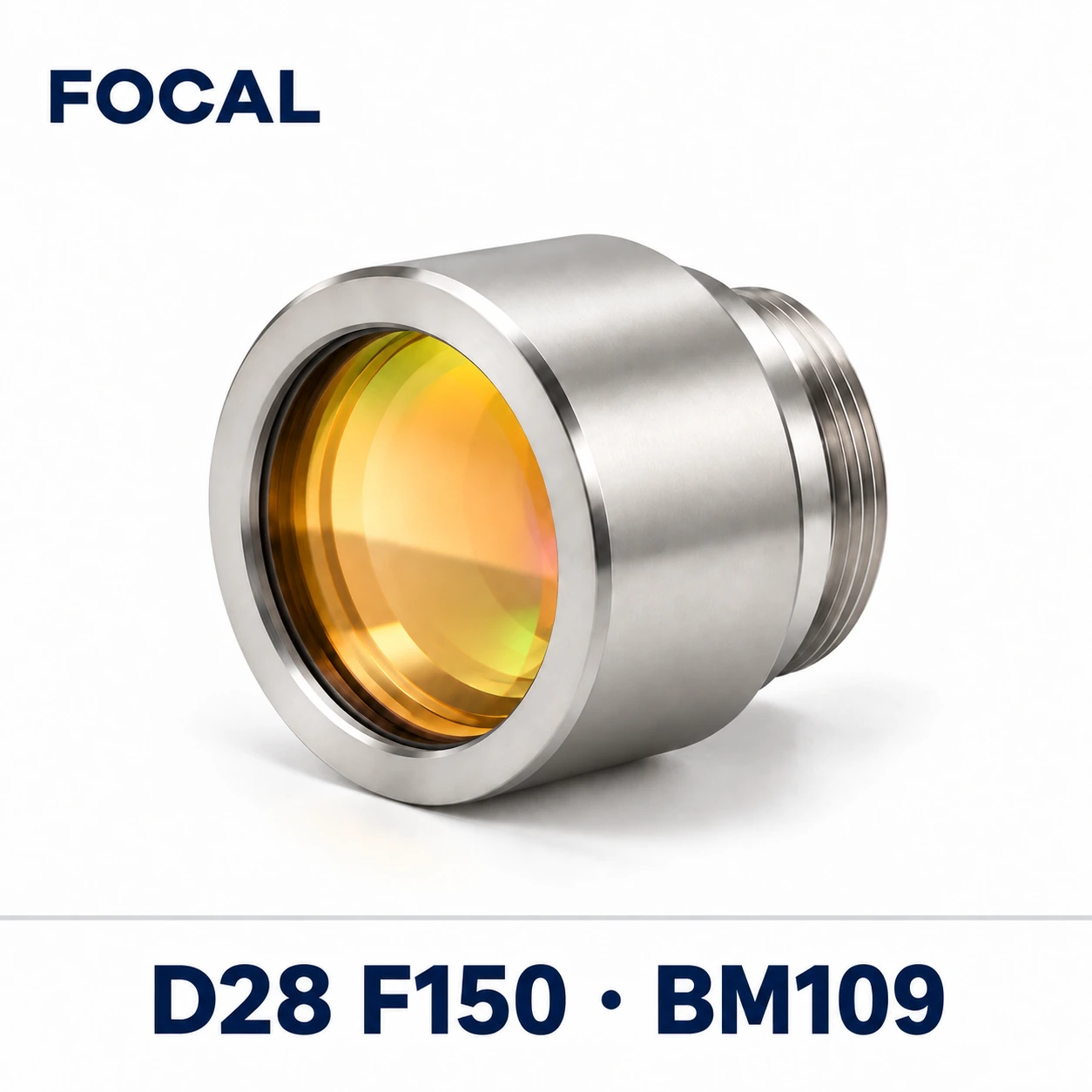

Lente focal FL150 D28 com suporte — BM109
FL150 · D28 · com suporte · Aplicação: BM109
Lente focal FL150 D28 fornecida montada em suporte para aplicação no BM109. Confirme a versão e o formato do suporte antes da compra.

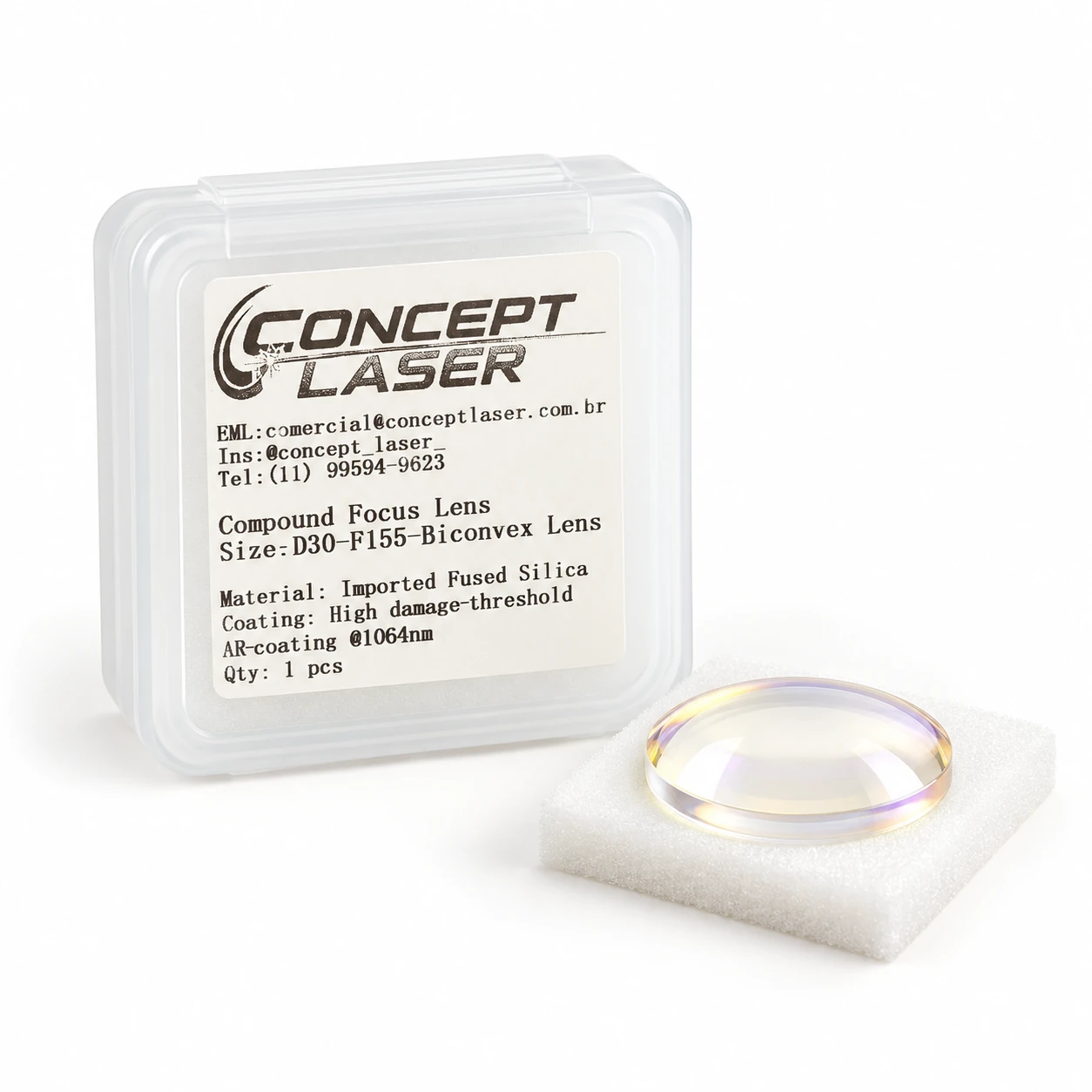

Lente focal D30 F155 — BM110 / BM111
D30 · F155 · sem suporte · Aplicação: BM110 / BM111
Lente focal D30 F155 fornecida sem suporte, com aplicação de referência em BM110 e BM111.

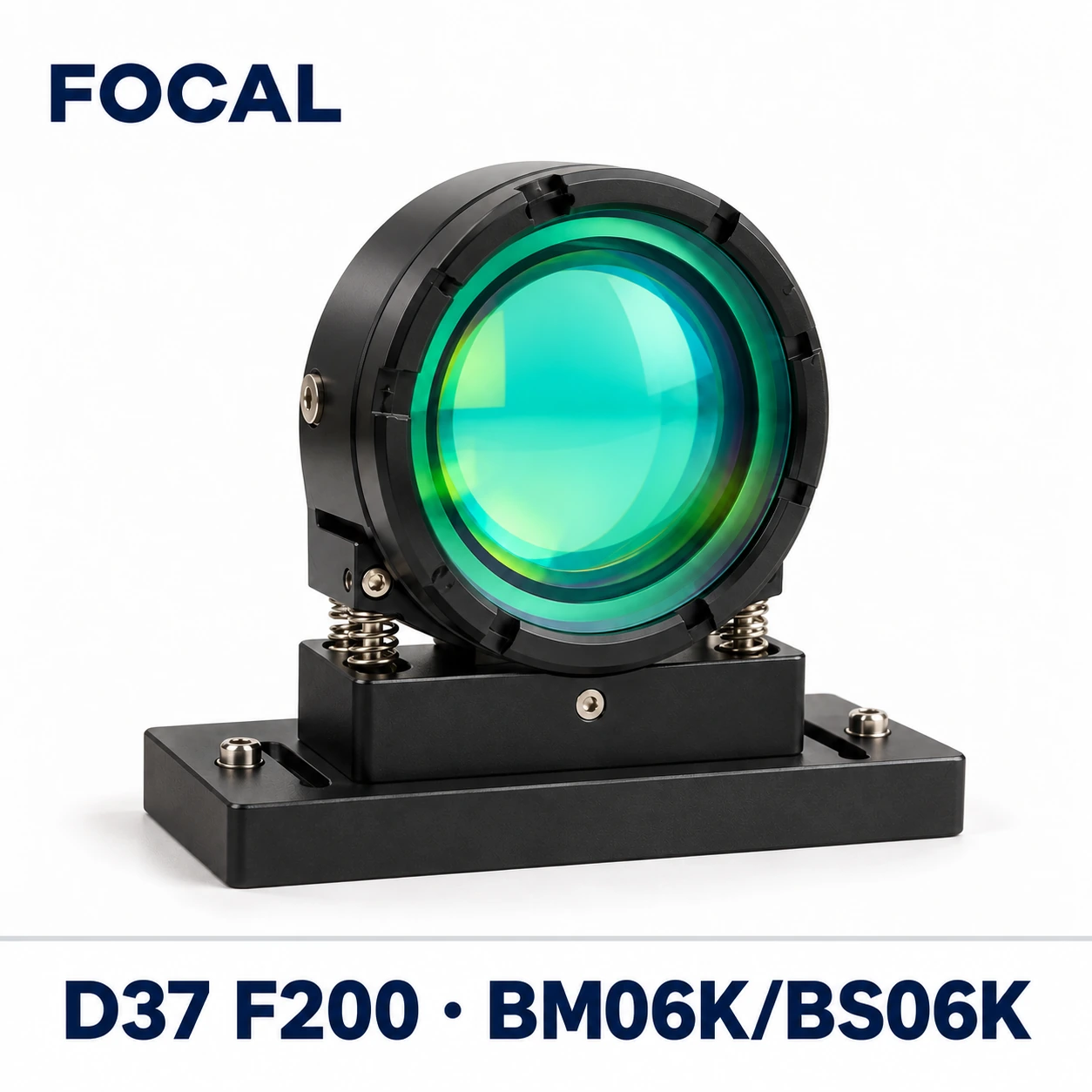

Lente focal FL200 D37 com suporte — BM06K
FL200 · D37 · com suporte · Aplicação: BM06K
Lente focal FL200 D37 fornecida montada em suporte para aplicação no BM06K. Confirme a versão e o formato do suporte antes da compra.

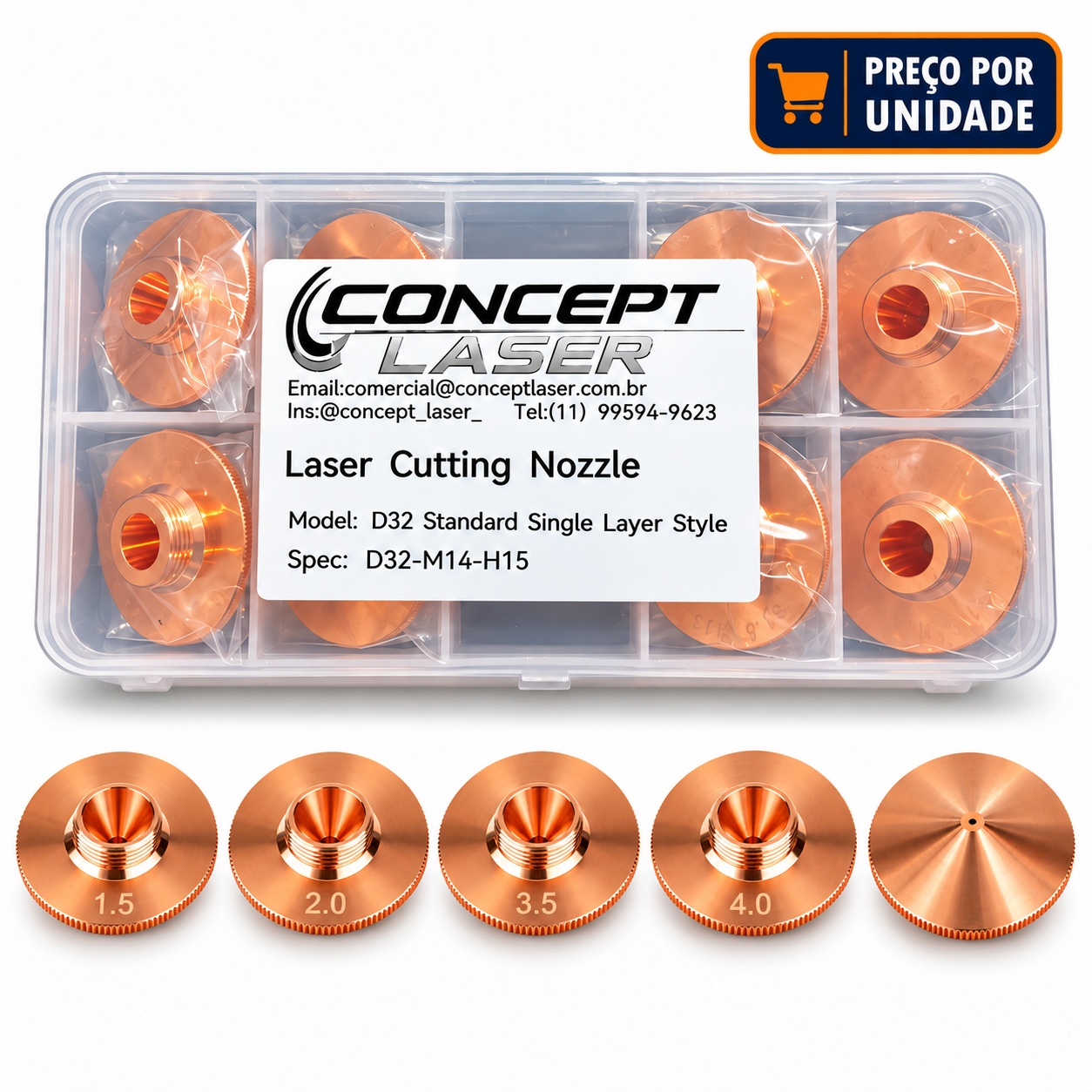

Bico D32 M14 H15 — Simples
D32 · M14 · H15 · Ø1,5 / 2,0 / 3,5 / 4,0 mm
Disponível em diferentes diâmetros de orifício. Na Loja, selecione a medida desejada antes de adicionar ao carrinho.

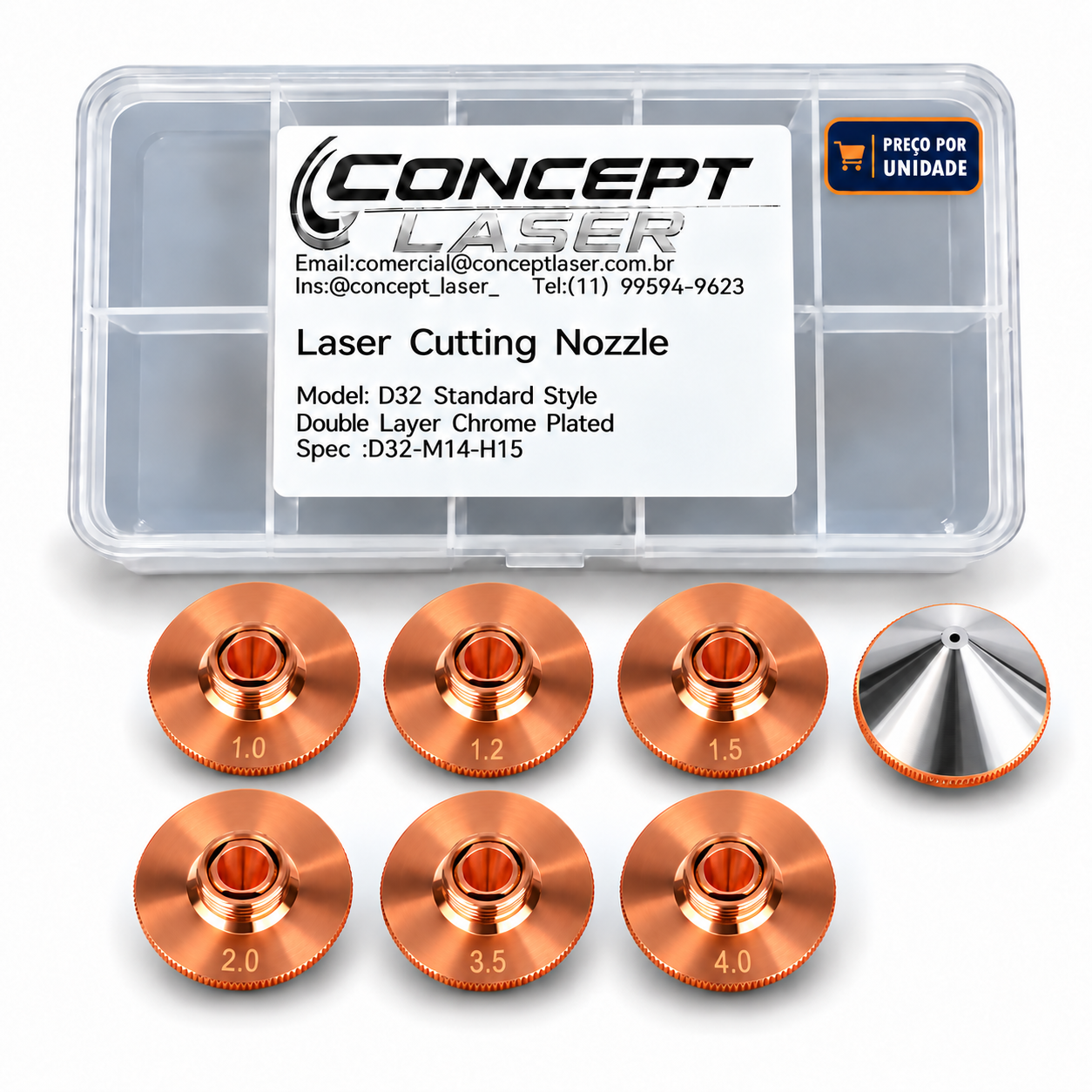

Bico D32 M14 H15 — Duplo cromado
D32 · M14 · H15 · Ø1,0 / 1,2 / 1,5 / 2,0 / 3,5 / 4,0 mm
Duplo cromado. Selecione o diâmetro do orifício de acordo com a aplicação e a receita de corte.

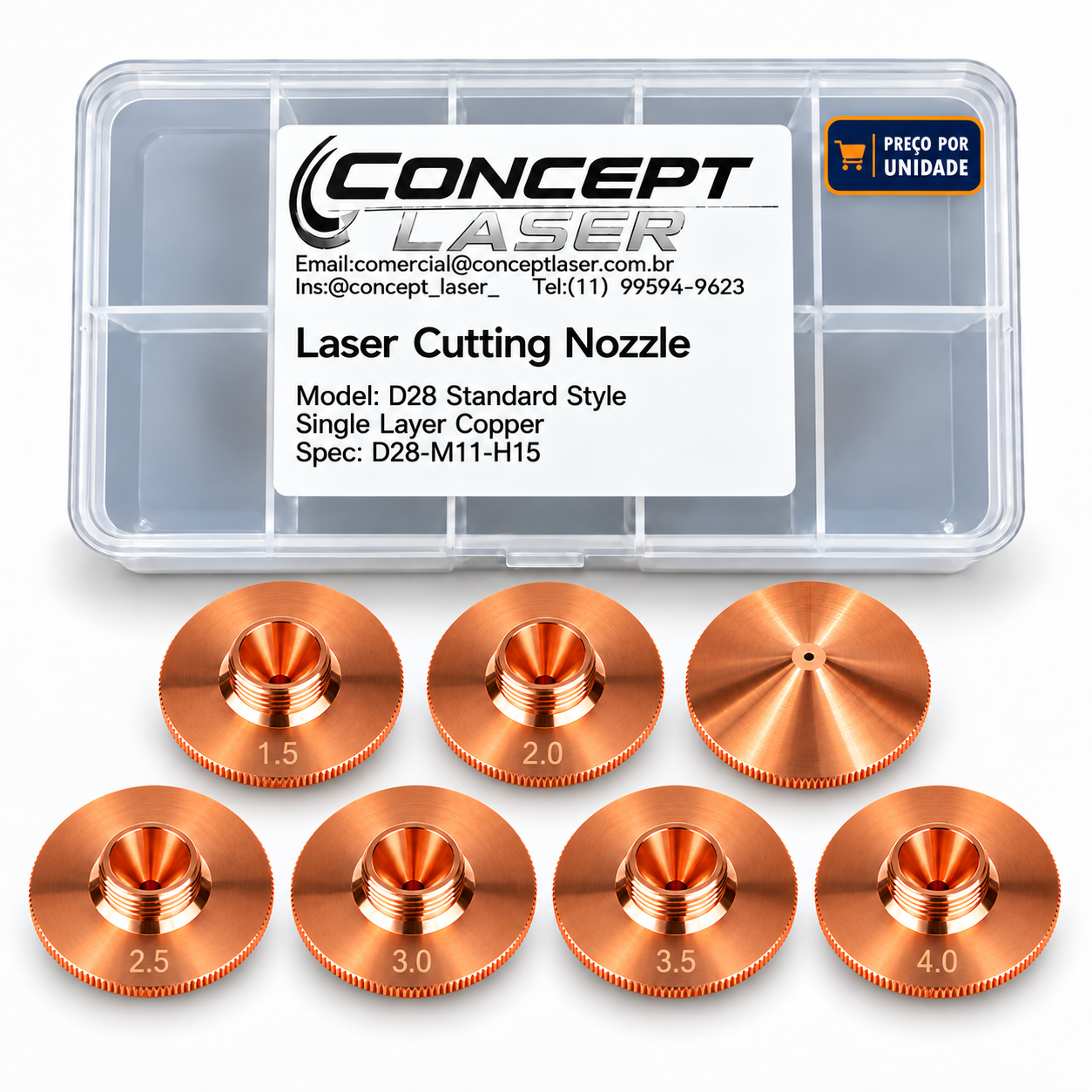

Bico D28 M11 H15 — Simples
D28 · M11 · H15 · Ø1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm
Modelo simples com diferentes diâmetros de orifício disponíveis.

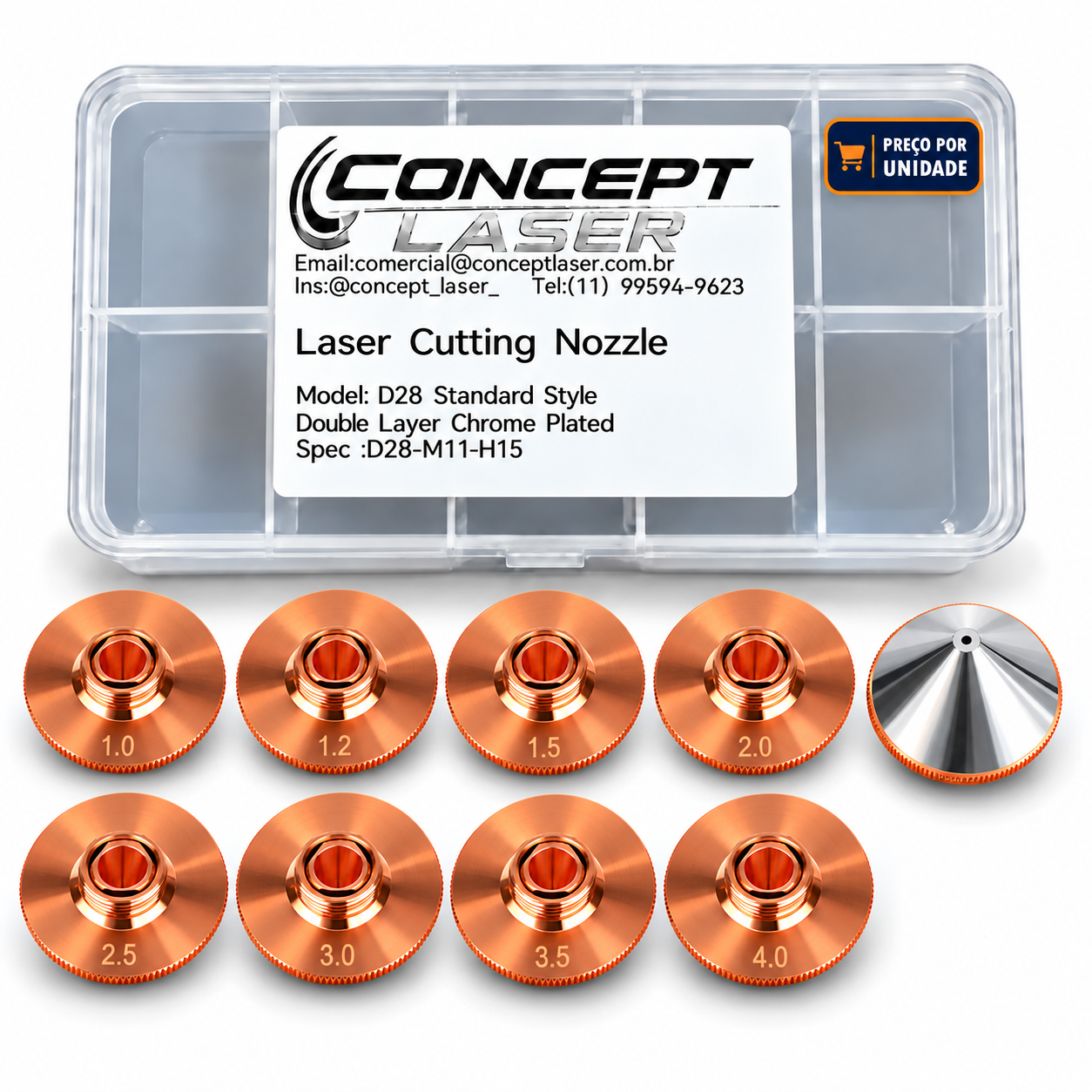

Bico D28 M11 H15 — Duplo cromado
D28 · M11 · H15 · Ø1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm
Modelo duplo cromado com seleção pelo diâmetro do orifício.

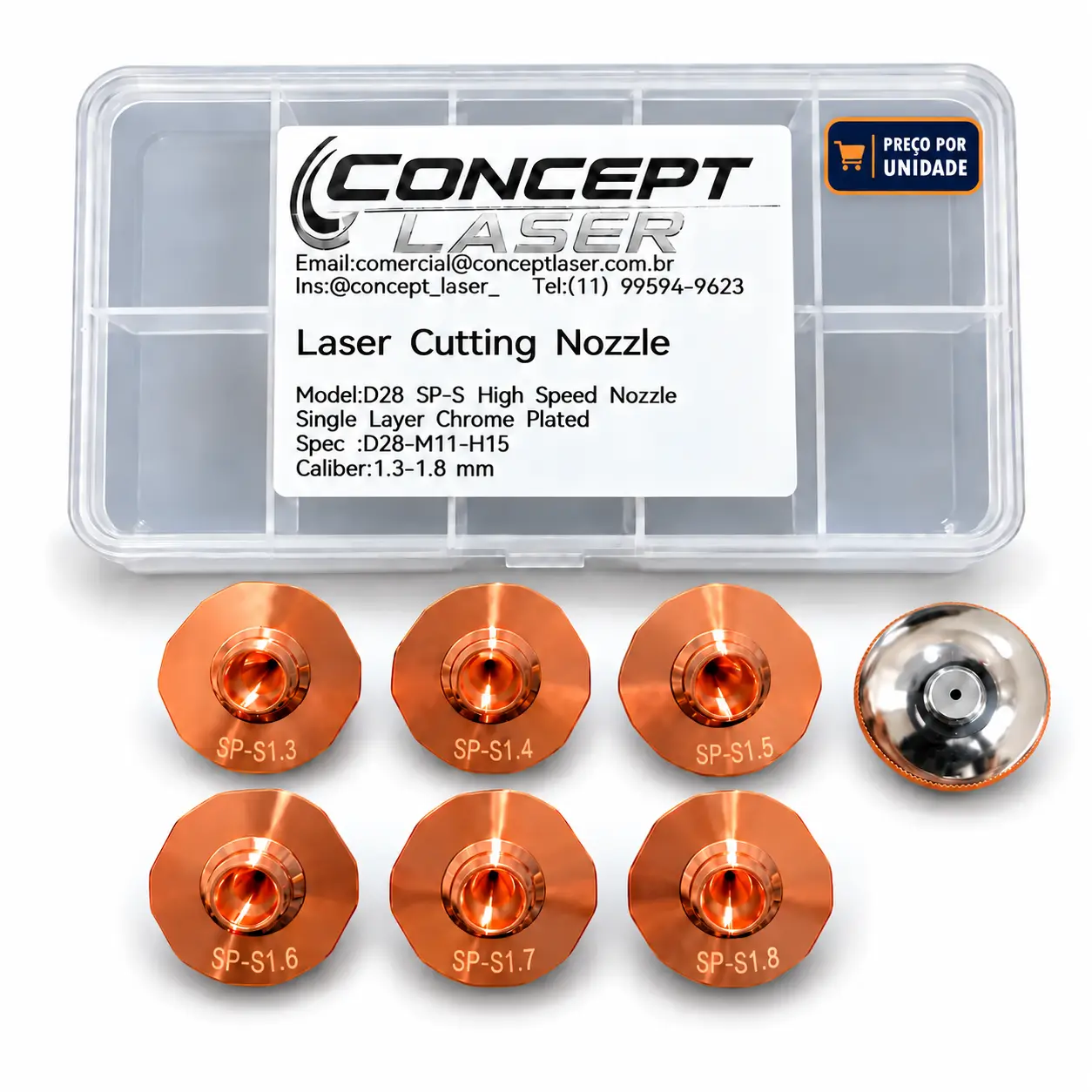

Bico D28 SPS (SP-S) M11 H15 — Simples cromado
D28 · M11 · H15 · Ø1,3 / 1,4 / 1,5 / 1,6 / 1,7 / 1,8 mm
Modelo SPS/SP-S simples cromado. Selecione o orifício conforme a configuração de corte.

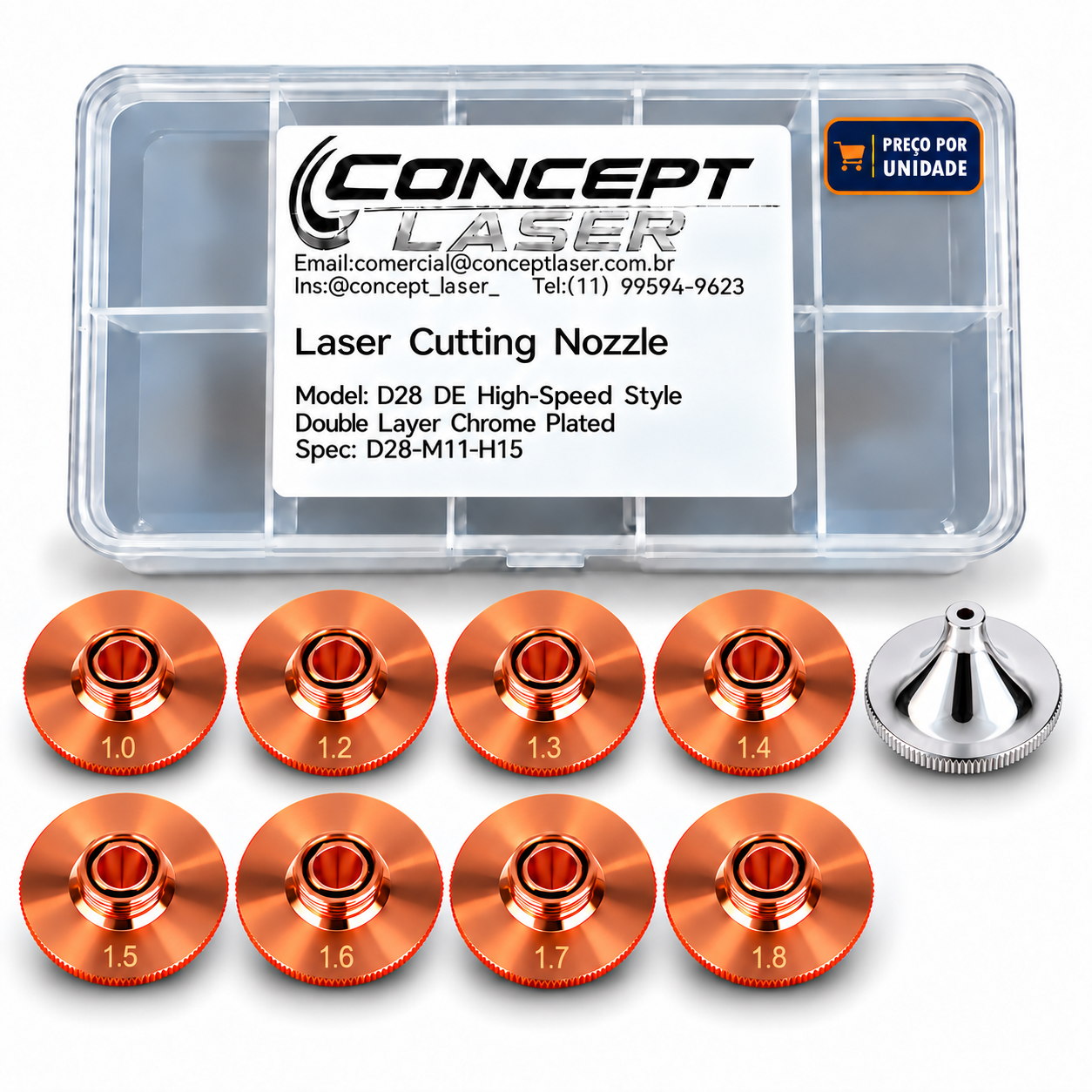

Bico D28 DE High-Speed M11 H15 — Duplo cromado
D28 · M11 · H15 · Ø1,0 / 1,2 / 1,3 / 1,4 / 1,5 / 1,6 / 1,7 / 1,8 mm
Modelo DE High-Speed duplo cromado, voltado a aplicações que utilizam essa geometria específica.

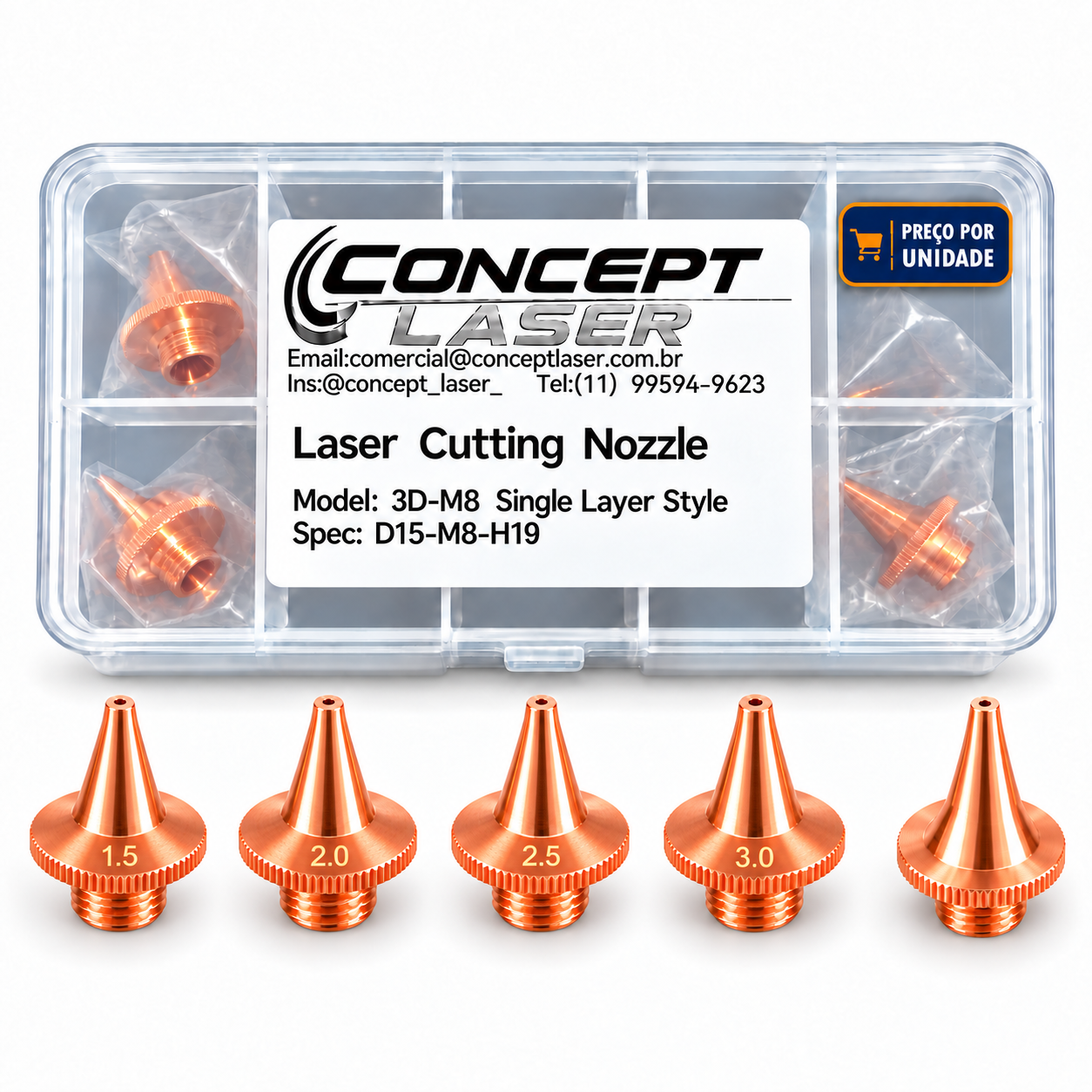

Bico 3D M8 — Simples
M8 · Ø1,5 / 2,0 / 2,5 / 3,0 mm
Bico 3D de camada simples. Confirme a geometria do conjunto e o diâmetro antes da compra.
Bico 3D M8 — Duplo cromado
M8 · Ø1,5 / 2,0 / 2,5 / 3,0 mm
Bico 3D de dupla camada cromada. Confirme a geometria e o conjunto utilizado no cabeçote.

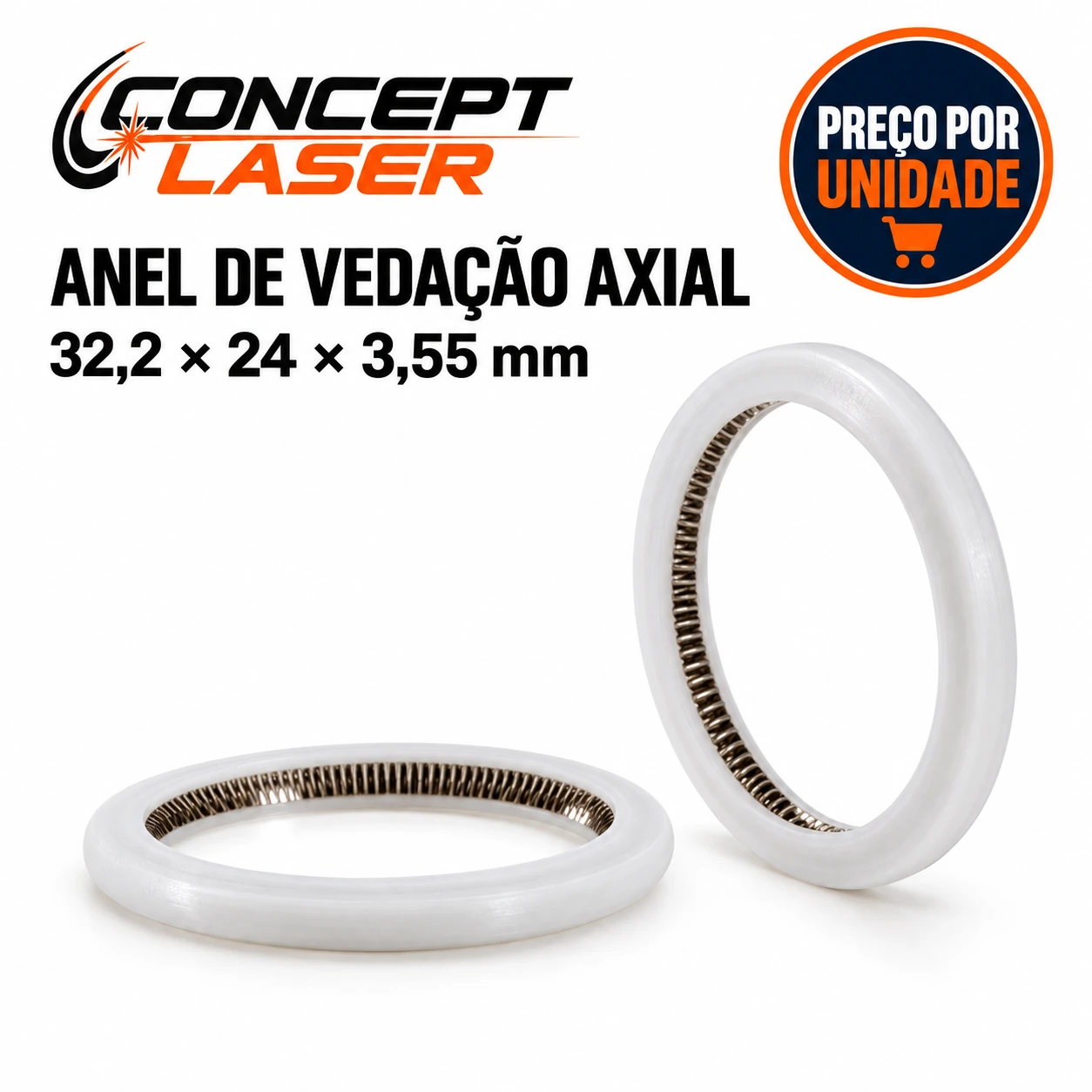

Anel de vedação 32,2 × 24 × 3,55 mm
Diâmetro externo × diâmetro interno × espessura
Auxilia na fixação e na vedação da lente de proteção contra poeira, fumaça e contaminantes.
Anel de vedação 29,2 × 21 × 3,55 mm
Diâmetro externo × diâmetro interno × espessura
Auxilia na fixação e na vedação da lente de proteção contra poeira, fumaça e contaminantes.

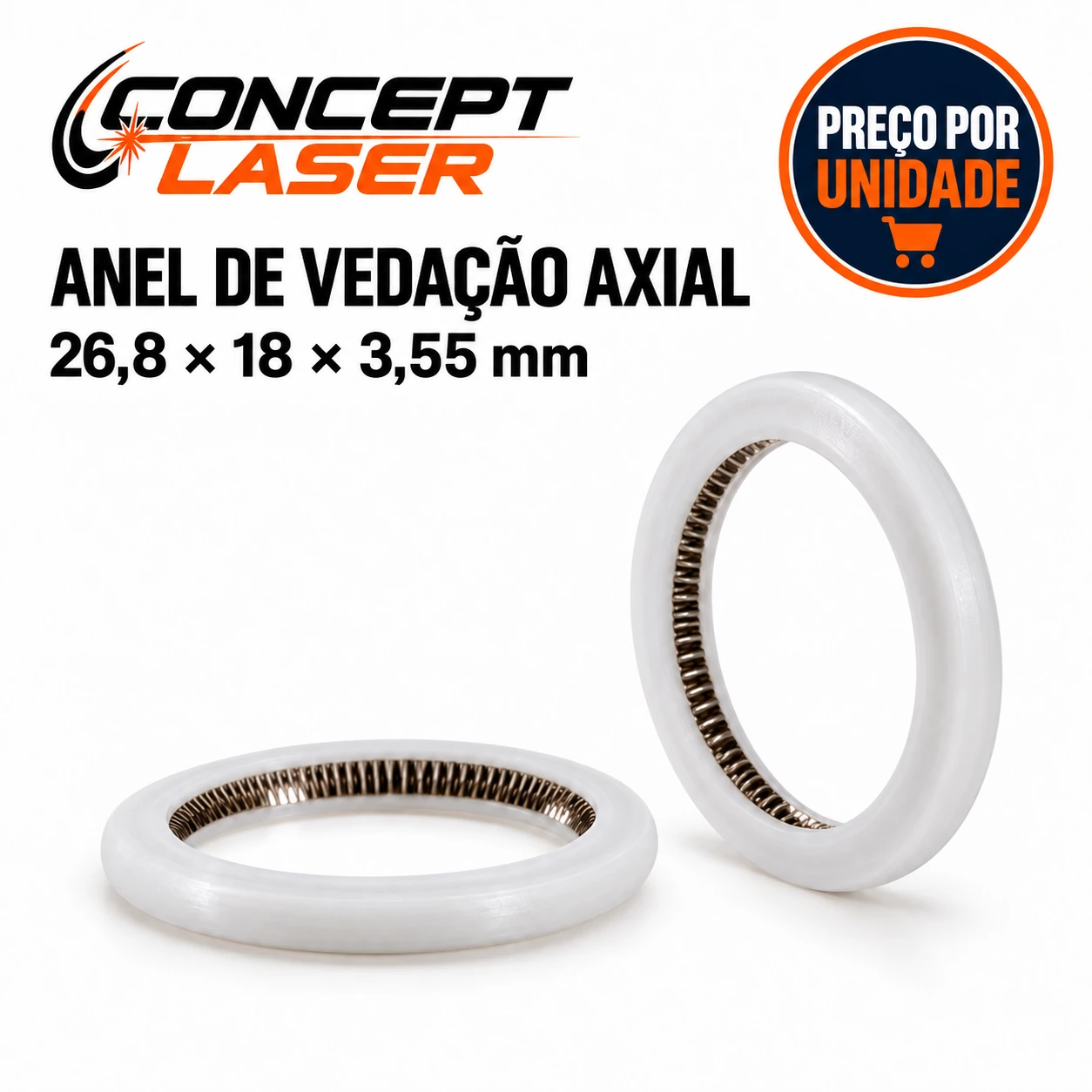

Anel de vedação 26,8 × 18 × 3,55 mm
Diâmetro externo × diâmetro interno × espessura
Auxilia na fixação e na vedação da lente de proteção contra poeira, fumaça e contaminantes.
Anel de vedação 42,5 × 33 × 3,55 mm
Diâmetro externo × diâmetro interno × espessura
Auxilia na fixação e na vedação da lente de proteção contra poeira, fumaça e contaminantes.

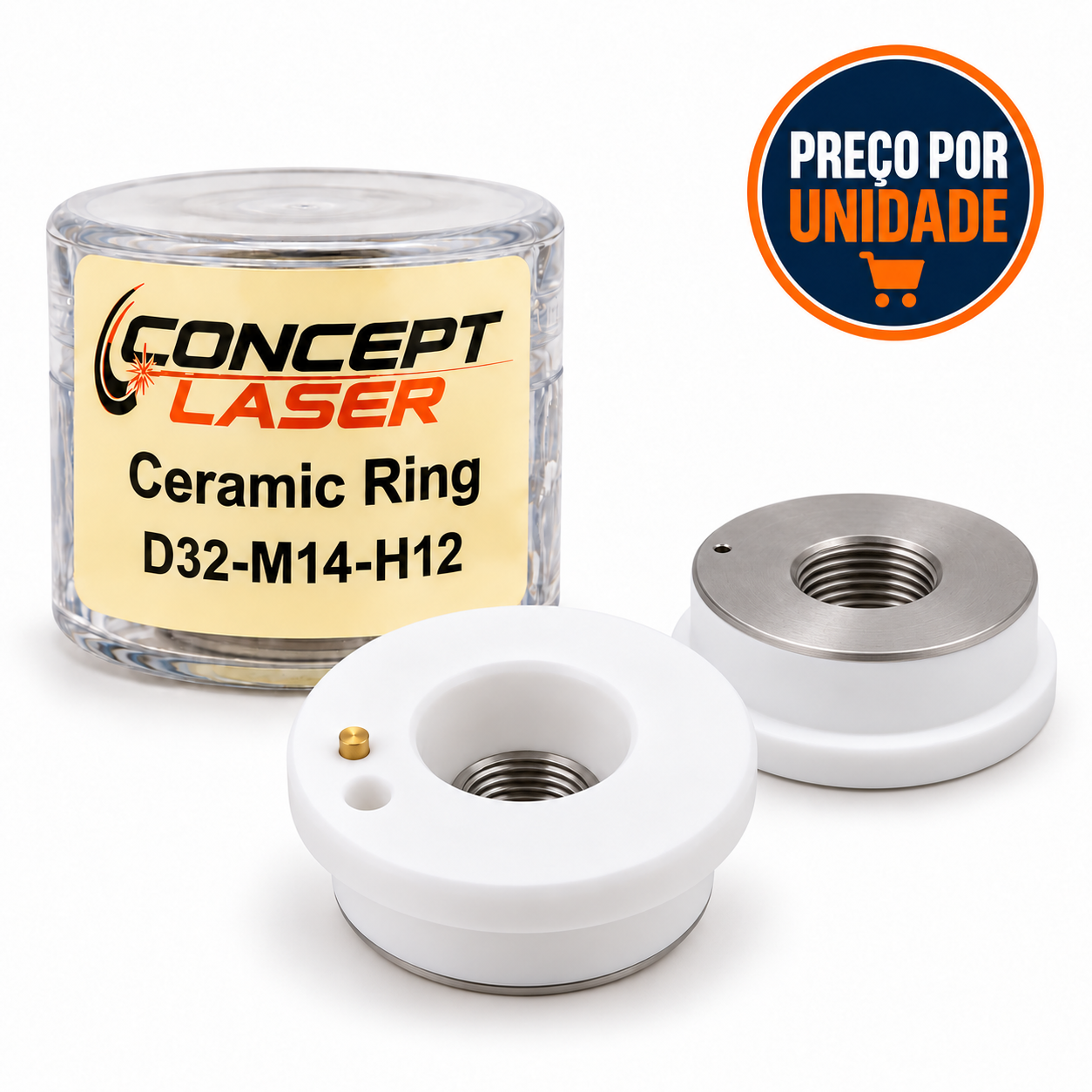

Cerâmica D32 M14 H12
D32 · M14 · H12
Cerâmica padrão para conjunto compatível. Confirme cabeçote, assentamento e contatos.

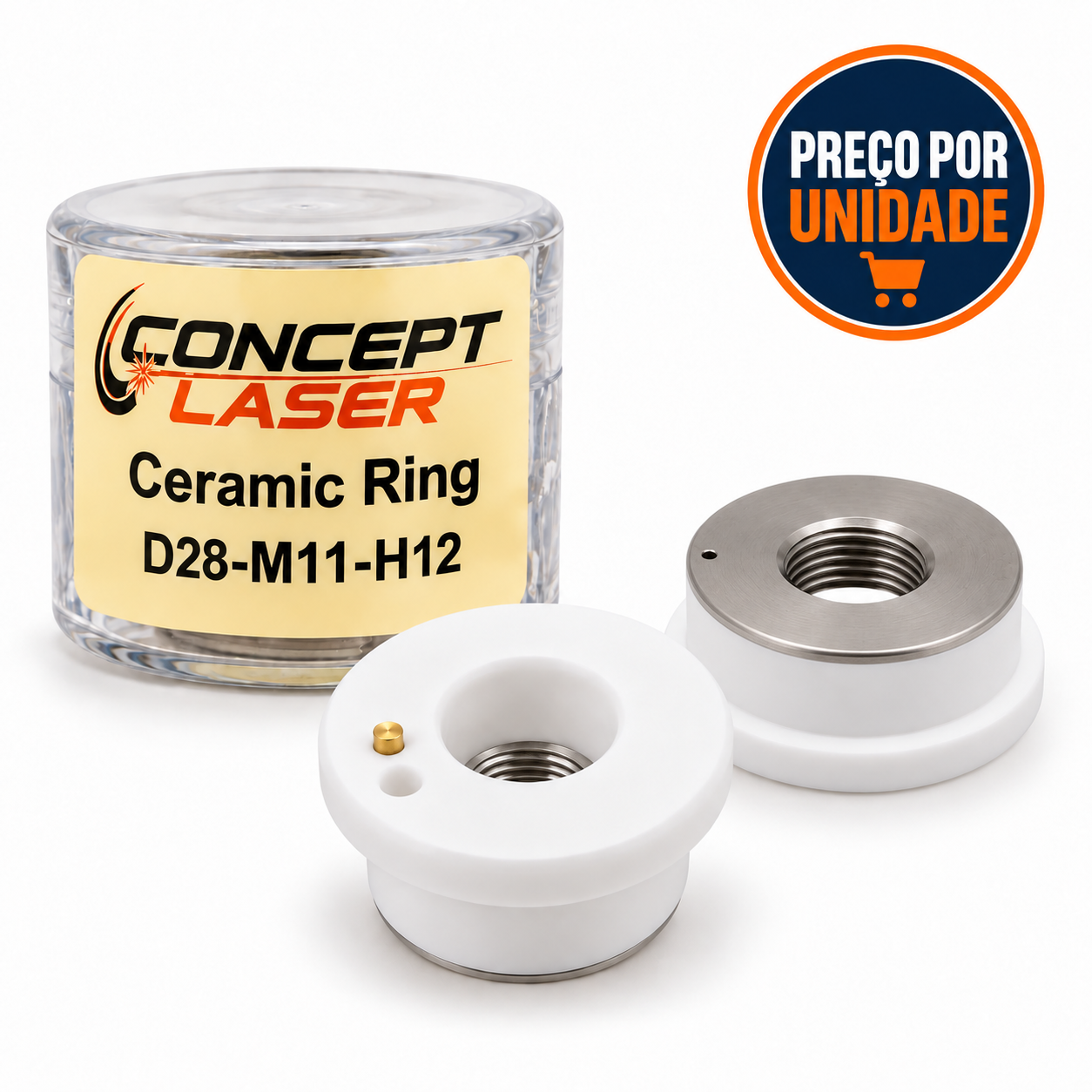

Cerâmica D28 M11 H12
D28 · M11 · H12
Cerâmica para conjunto D28/M11. Confirme geometria e aplicação no cabeçote.

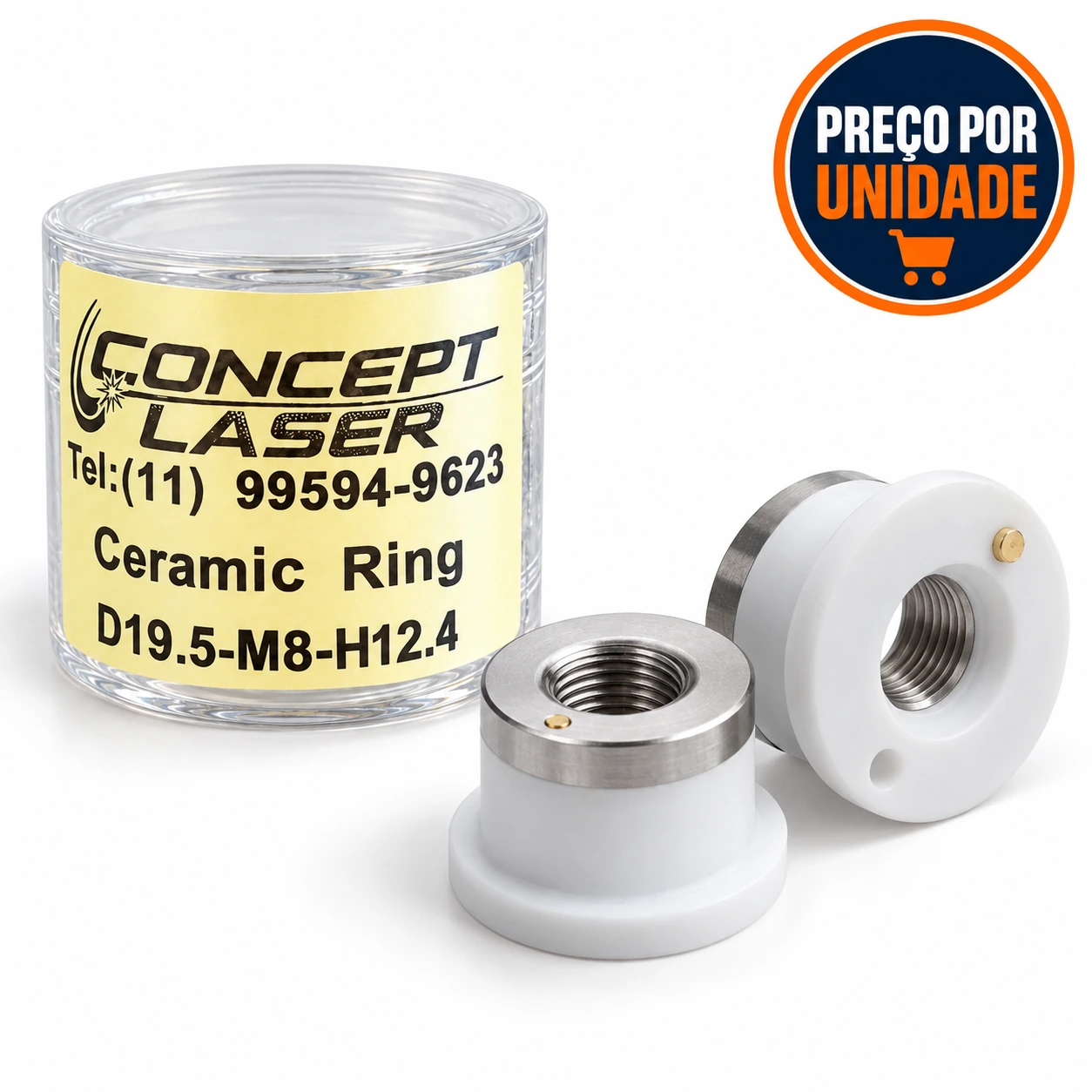

Cerâmica D19,5 M8 H12,4
D19,5 · M8 · H12,4
Cerâmica M8 de geometria específica. Compare com a peça instalada antes da compra.

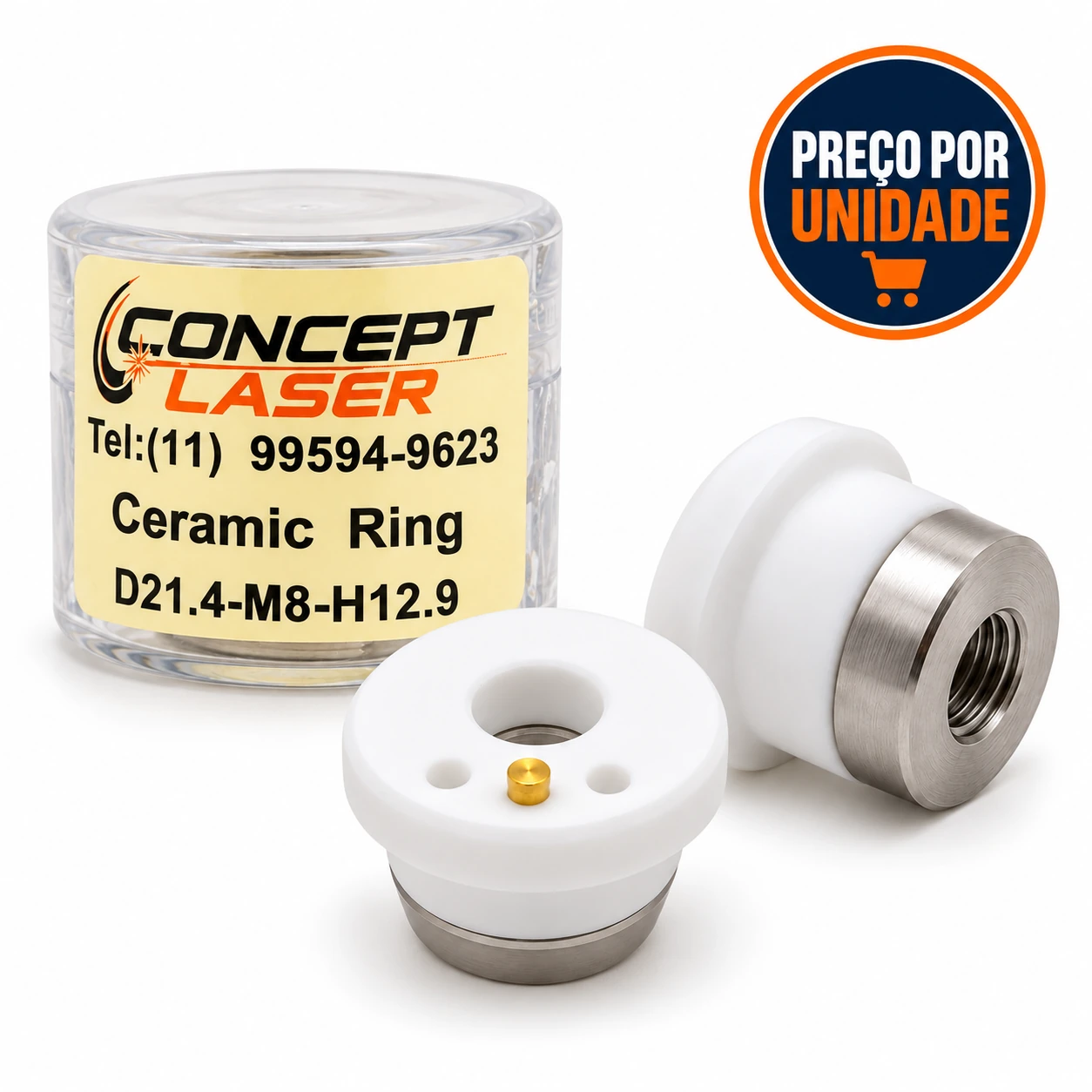

Cerâmica D21,4 M8 H12,9
D21,4 · M8 · H12,9
Cerâmica M8 de geometria específica. Confirme medidas e encaixe no cabeçote.

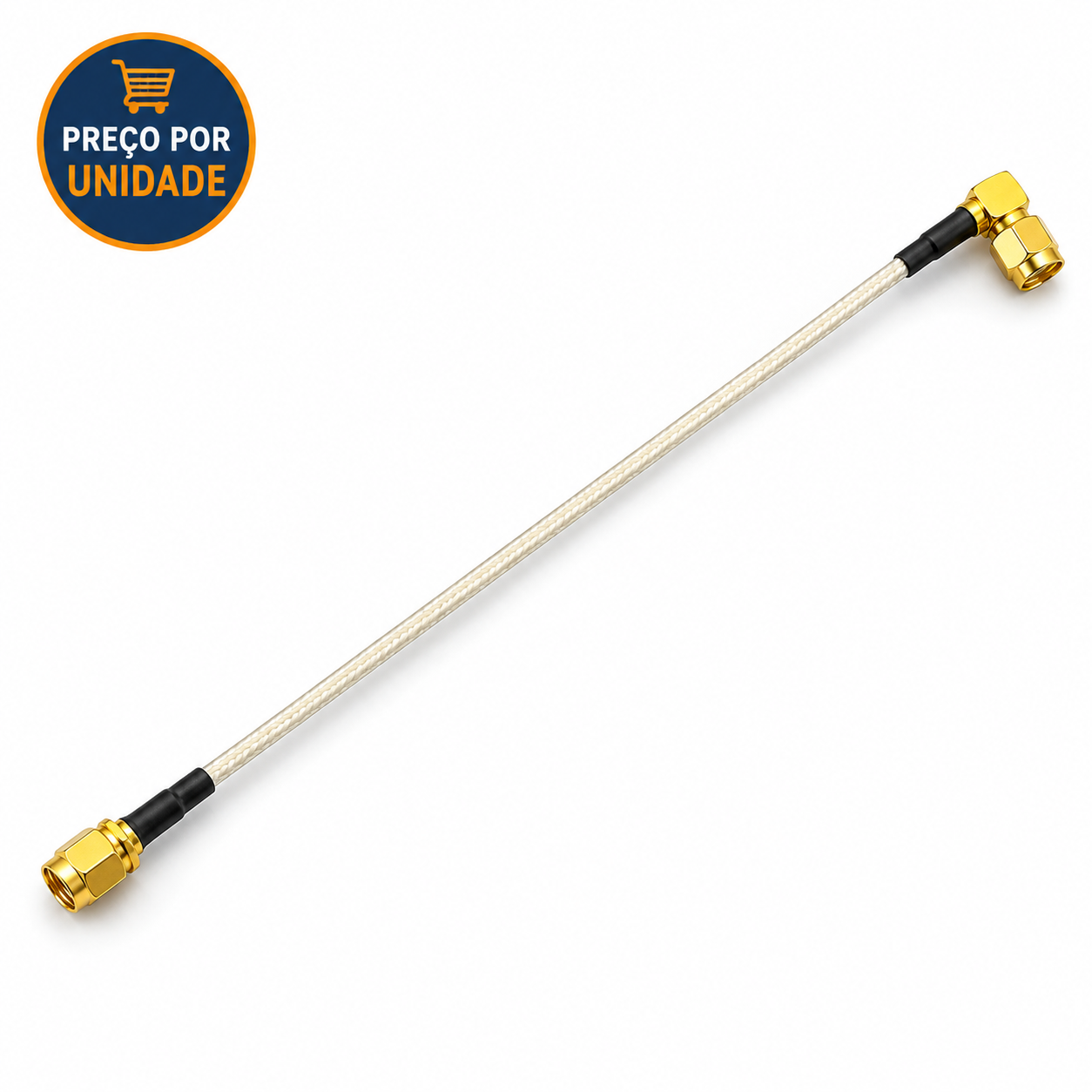

Cabo sensor capacitivo SMA–SMA — rosca dupla
SMA–SMA · Rosca nas duas extremidades · Comprimento sob consulta
Transmite o sinal capacitivo do sistema de altura. Versão com conexão rosqueada nas duas extremidades.

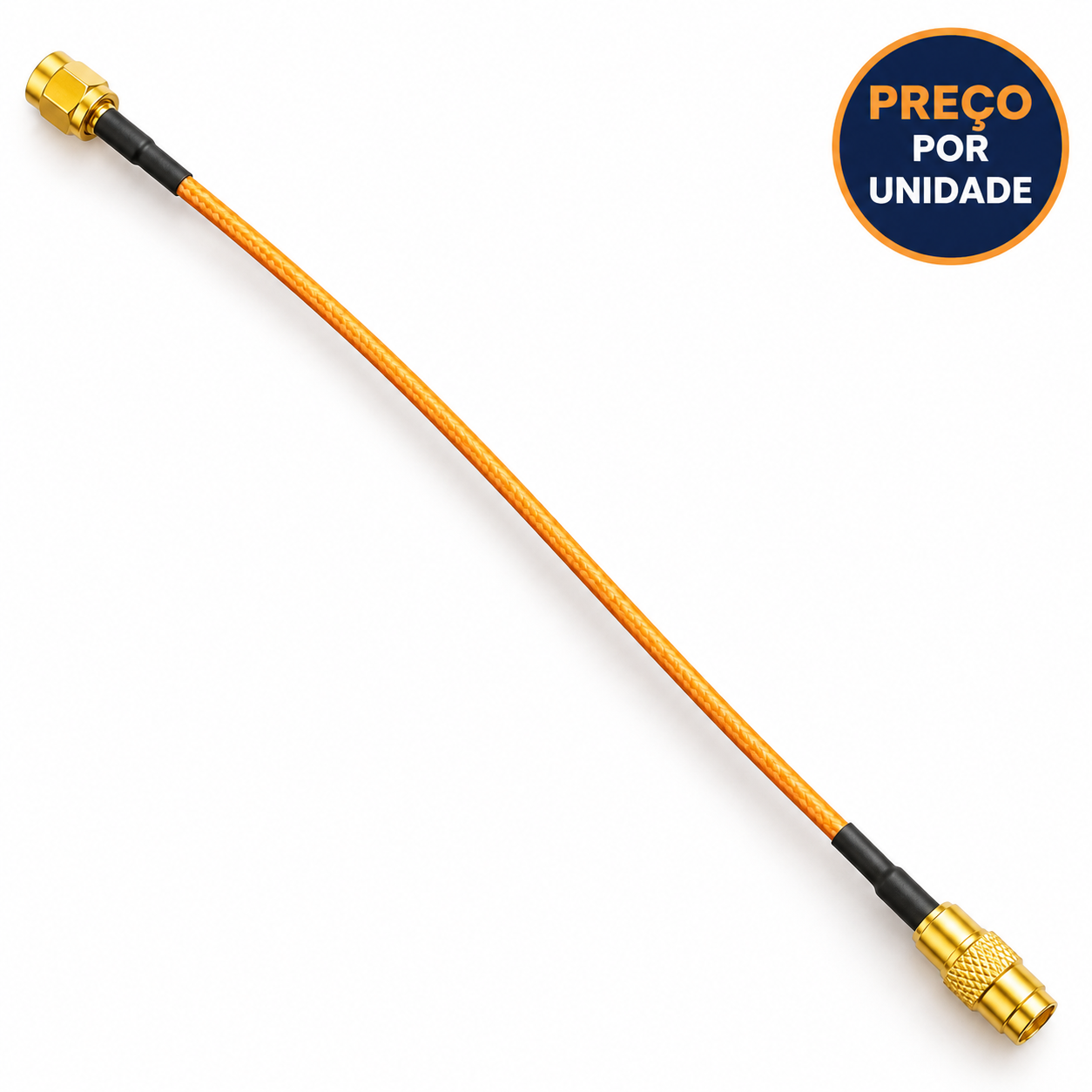

Cabo sensor capacitivo SMB–SMA — rosca + encaixe
SMB–SMA · Encaixe + rosca · Comprimento sob consulta
Transmite o sinal capacitivo do sistema de altura. Versão com uma extremidade de encaixe e outra rosqueada.
Imagens representativas. A compatibilidade deve ser confirmada pelo modelo do cabeçote, cartucho, medidas e aplicação. As potências indicadas para lentes de proteção são referências de aplicação.
Lentes de proteção
A lente de proteção é um elemento consumível do sistema óptico. A medida é essencial, mas a compatibilidade final também depende do cartucho, da posição de instalação e do modelo do cabeçote.
Lente de proteção Ø 24,9 × 1,5 mm
Versões disponíveis: 6 kW · Original RayTools verde · Original RayTools branca 4 kW · Original RayTools branca 12–40 kW
Disponível em diferentes versões. Confirme o modelo do cabeçote, a posição da lente e a versão instalada antes da compra.
Lente de proteção Ø 27,9 × 4,1 mm
Versões disponíveis: 6 kW · Original RayTools verde 4 kW · Original RayTools branca 4 kW
Disponível em diferentes versões. Confirme cartucho, posição e versão instalada antes da compra.
Lente de proteção Ø 37 × 7 mm
Versões disponíveis: 10 kW · 15 kW · Original RayTools 15 kW
Lente de proteção Ø37 × 7 mm disponível em diferentes versões. Confirme o modelo e a configuração do cabeçote.
Imagens representativas. Para lentes de proteção, confirme diâmetro, espessura, cartucho, posição e modelo do cabeçote. A faixa de potência indicada é apenas uma referência comercial e não define sozinha a compatibilidade.
Lentes colimadoras
Nas lentes colimadoras, distância focal (FL) e diâmetro identificam a configuração básica. A compatibilidade final depende também do suporte, da versão do cabeçote e da arquitetura óptica do conjunto.
Lente colimadora FL100 D28 com suporte — BM109
FL100 · D28 · com suporte · Aplicação: BM109
Lente colimadora FL100 D28 fornecida montada em suporte para aplicação no BM109. Confirme a versão e o formato do suporte antes da compra.
Lente colimadora D30 F100 — BM110 / BM111
D30 · F100 · sem suporte · Aplicação: BM110 / BM111
Lente colimadora D30 F100 fornecida sem suporte, com aplicação de referência em BM110 e BM111.
Lente colimadora FL100 D37 com suporte — BM06K
FL100 · D37 · com suporte · Aplicação: BM06K
Lente colimadora FL100 D37 fornecida montada em suporte para aplicação no BM06K. Confirme a versão e o formato do suporte antes da compra.
Imagens representativas. Em lentes colimadoras, confirme FL, diâmetro, suporte e modelo/versão do cabeçote. O mesmo diâmetro não garante intercambiabilidade.
Lentes focais
Nas lentes focais, distância focal (FL), diâmetro e posição no conjunto precisam corresponder ao projeto óptico do cabeçote. A escolha não deve ser feita somente pela medida externa.
Lente focal FL125 D28 com suporte — BM109
FL125 · D28 · com suporte · Aplicação: BM109
Lente focal FL125 D28 fornecida montada em suporte para aplicação no BM109. Confirme a versão e o formato do suporte antes da compra.
Lente focal FL150 D28 com suporte — BM109
FL150 · D28 · com suporte · Aplicação: BM109
Lente focal FL150 D28 fornecida montada em suporte para aplicação no BM109. Confirme a versão e o formato do suporte antes da compra.
Lente focal D30 F155 — BM110 / BM111
D30 · F155 · sem suporte · Aplicação: BM110 / BM111
Lente focal D30 F155 fornecida sem suporte, com aplicação de referência em BM110 e BM111.
Lente focal FL200 D37 com suporte — BM06K
FL200 · D37 · com suporte · Aplicação: BM06K
Lente focal FL200 D37 fornecida montada em suporte para aplicação no BM06K. Confirme a versão e o formato do suporte antes da compra.
Imagens representativas. Em lentes focais, confirme FL, diâmetro, suporte, posição e modelo/versão do cabeçote antes da compra.
Bicos
Para identificar o bico correto, separe a conferência em três etapas: interface mecânica, construção do bico e configuração de processo. O mesmo diâmetro externo não garante compatibilidade.
Bico D32 M14 H15 — Simples
D32 · M14 · H15 · Ø1,5 / 2,0 / 3,5 / 4,0 mm
Disponível em diferentes diâmetros de orifício. Na Loja, selecione a medida desejada antes de adicionar ao carrinho.
Bico D32 M14 H15 — Duplo cromado
D32 · M14 · H15 · Ø1,0 / 1,2 / 1,5 / 2,0 / 3,5 / 4,0 mm
Duplo cromado. Selecione o diâmetro do orifício de acordo com a aplicação e a receita de corte.
Bico D28 M11 H15 — Simples
D28 · M11 · H15 · Ø1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm
Modelo simples com diferentes diâmetros de orifício disponíveis.
Bico D28 M11 H15 — Duplo cromado
D28 · M11 · H15 · Ø1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm
Modelo duplo cromado com seleção pelo diâmetro do orifício.
Bico D28 SPS (SP-S) M11 H15 — Simples cromado
D28 · M11 · H15 · Ø1,3 / 1,4 / 1,5 / 1,6 / 1,7 / 1,8 mm
Modelo SPS/SP-S simples cromado. Selecione o orifício conforme a configuração de corte.
Bico D28 DE High-Speed M11 H15 — Duplo cromado
D28 · M11 · H15 · Ø1,0 / 1,2 / 1,3 / 1,4 / 1,5 / 1,6 / 1,7 / 1,8 mm
Modelo DE High-Speed duplo cromado, voltado a aplicações que utilizam essa geometria específica.
Bico 3D M8 — Simples
M8 · Ø1,5 / 2,0 / 2,5 / 3,0 mm
Bico 3D de camada simples. Confirme a geometria do conjunto e o diâmetro antes da compra.
Bico 3D M8 — Duplo cromado
M8 · Ø1,5 / 2,0 / 2,5 / 3,0 mm
Bico 3D de dupla camada cromada. Confirme a geometria e o conjunto utilizado no cabeçote.
Imagens representativas. Em bicos, confirme diâmetro externo, rosca, altura, construção/família e diâmetro do orifício. A aplicação de gás e processo deve seguir a receita de corte validada para o equipamento.
Vedação
Nos anéis de vedação, confirme as dimensões e o alojamento exato. Quando o fabricante especificar material, dureza ou composto, esses dados também precisam ser respeitados.
Anel de vedação 32,2 × 24 × 3,55 mm
Diâmetro externo × diâmetro interno × espessura
Auxilia na fixação e na vedação da lente de proteção contra poeira, fumaça e contaminantes.
Anel de vedação 29,2 × 21 × 3,55 mm
Diâmetro externo × diâmetro interno × espessura
Auxilia na fixação e na vedação da lente de proteção contra poeira, fumaça e contaminantes.
Anel de vedação 26,8 × 18 × 3,55 mm
Diâmetro externo × diâmetro interno × espessura
Auxilia na fixação e na vedação da lente de proteção contra poeira, fumaça e contaminantes.
Anel de vedação 42,5 × 33 × 3,55 mm
Diâmetro externo × diâmetro interno × espessura
Auxilia na fixação e na vedação da lente de proteção contra poeira, fumaça e contaminantes.
Imagens representativas. Para vedações, confirme dimensões, alojamento e, quando aplicável, material/dureza especificados pelo fabricante. Não substitua por medida aproximada.
Cerâmicas
A cerâmica precisa corresponder ao conjunto mecânico do bico e ao sistema capacitivo do cabeçote. Confirme rosca, geometria, contatos metálicos e modelo do cabeçote antes da compra.
Cerâmica D32 M14 H12
D32 · M14 · H12
Cerâmica padrão para conjunto compatível. Confirme cabeçote, assentamento e contatos.
Cerâmica D28 M11 H12
D28 · M11 · H12
Cerâmica para conjunto D28/M11. Confirme geometria e aplicação no cabeçote.
Cerâmica D19,5 M8 H12,4
D19,5 · M8 · H12,4
Cerâmica M8 de geometria específica. Compare com a peça instalada antes da compra.
Cerâmica D21,4 M8 H12,9
D21,4 · M8 · H12,9
Cerâmica M8 de geometria específica. Confirme medidas e encaixe no cabeçote.
Imagens representativas. Para cerâmicas, confirme rosca, geometria, contatos metálicos e modelo do cabeçote. Após substituição, faça as verificações e calibrações previstas para o sistema capacitivo.
Cabos sensores
O cabo do sensor faz parte do caminho de sinal capacitivo. Confirme conectores nas duas extremidades, comprimento, blindagem e aplicação no cabeçote/controlador antes da compra.
Cabo sensor capacitivo SMA–SMA — rosca dupla
SMA–SMA · Rosca nas duas extremidades · Comprimento sob consulta
Transmite o sinal capacitivo do sistema de altura. Versão com conexão rosqueada nas duas extremidades.
Cabo sensor capacitivo SMB–SMA — rosca + encaixe
SMB–SMA · Encaixe + rosca · Comprimento sob consulta
Transmite o sinal capacitivo do sistema de altura. Versão com uma extremidade de encaixe e outra rosqueada.
Imagens representativas. Confirme se a configuração utilizada é SMA–SMA ou SMB–SMA, além do comprimento e da compatibilidade com o cabeçote/controlador. A peça instalada deve ser a principal referência.
Lente de proteção Ø 24,9 × 1,5 mm
Componente de proteção do conjunto óptico do cabeçote. Sua função é criar uma barreira substituível contra partículas, fumaça e respingos do processo antes que a contaminação alcance elementos ópticos internos de maior valor.
Onde este consumível aparece

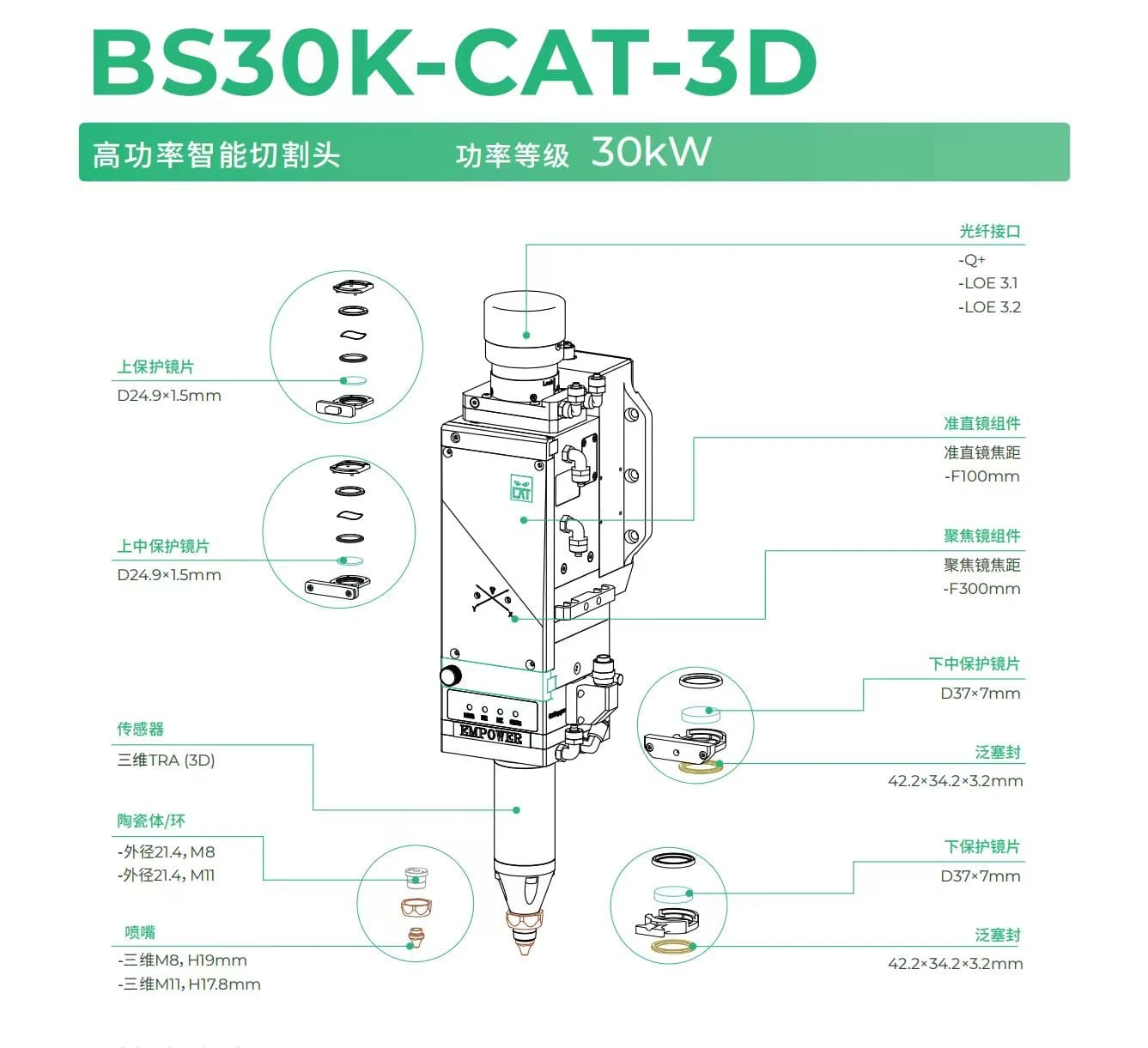

A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
A medida da lente é apenas uma das informações. Para evitar incompatibilidade, confirme também o modelo do cabeçote, o cartucho e a posição de instalação.
Função no cabeçote
A lente de proteção atua como elemento sacrificial do sistema óptico. Ela recebe primeiro a exposição a contaminantes vindos da região de corte e ajuda a preservar as lentes internas.
Uma lente contaminada ou danificada pode aumentar a absorção de energia, aquecer e contribuir para perda de estabilidade do processo.
Compatibilidade
- Confirmar diâmetro externo: Ø 24,9 mm.
- Confirmar espessura: 1,5 mm.
- Confirmar o modelo do cabeçote e do cartucho.
- Confirmar a posição utilizada no cabeçote, quando houver mais de uma lente de proteção.
- Não definir compatibilidade somente pela potência da fonte laser.
O que observar na lente
A inspeção deve ser feita em ambiente limpo e com cuidado para não introduzir nova contaminação durante o manuseio.
Inspeção visual
Observe pontos queimados, manchas persistentes, riscos, trincas, marcas no revestimento e qualquer contaminação que não possa ser removida com segurança.
Limpeza
Evite tocar a superfície óptica. Utilize materiais apropriados para óptica e siga o procedimento de limpeza recomendado para o cabeçote e para o revestimento da lente.
Substituição
Substitua a lente quando houver dano permanente, contaminação que não possa ser removida com segurança ou alteração evidente da superfície óptica.
Dados do item
Use esta tabela como referência rápida para conferir a peça antes de comprar.
| Consumível | Lente de proteção |
|---|---|
| Diâmetro | Ø 24,9 mm |
| Espessura | 1,5 mm |
| Aplicação | Proteção do conjunto óptico do cabeçote de corte laser fibra. |
| Versões disponíveis | 6 kW; Original RayTools verde; Original RayTools branca 4 kW; Original RayTools branca 12–40 kW. |
| Antes de comprar | Enviar, se necessário, modelo do cabeçote, foto da etiqueta, foto do cartucho e medida da lente utilizada. |
A estrutura desta ficha já está preparada para receber posteriormente fotos reais do produto, detalhes do cartucho e material técnico do fabricante.
Como identificar esta lente antes da compra
Evite selecionar a lente apenas pela aparência. A confirmação deve considerar medida, cartucho, posição e modelo do cabeçote.
1. Medidas
- Prefira confirmar as medidas pela embalagem, especificação ou alojamento da peça.
- Se for necessário medir, manuseie somente pelas bordas e evite contato da ferramenta com as faces ópticas.
- Confirme diâmetro e espessura com a peça atualmente instalada.
2. Posição e cartucho
- Identifique em qual cartucho a lente está instalada.
- Informe se é uma proteção superior ou inferior quando isso for aplicável ao cabeçote.
- Fotografe o cartucho e a lente antes da desmontagem.
3. Cabeçote
- Informe fabricante e modelo do cabeçote.
- Envie foto da etiqueta quando houver dúvida.
- A potência da fonte, sozinha, não define a compatibilidade.
Não tem certeza se esta é a lente correta?
Envie uma foto do cabeçote, etiqueta ou cartucho e as medidas da lente para a Concept Laser conferir antes da compra.
Lente de proteção Ø 27,9 × 4,1 mm
Componente de proteção do conjunto óptico do cabeçote, utilizado como barreira substituível contra partículas, fumaça e respingos provenientes do processo de corte.
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Protege o conjunto óptico contra respingos, fumaça e partículas. Confirme a compatibilidade pelo cabeçote e pelo cartucho. A confirmação final deve considerar a peça instalada e a especificação do cabeçote.
Função no cabeçote
Ajuda a preservar os elementos ópticos internos contra contaminação proveniente da região de corte.
Contaminação, dano superficial ou aquecimento anormal podem comprometer a estabilidade do processo e indicam necessidade de inspeção.
Compatibilidade
- Confirmar diâmetro e espessura da lente.
- Confirmar modelo do cabeçote e do cartucho.
- Confirmar a posição de instalação quando o cabeçote utiliza mais de uma lente de proteção.
- Não definir compatibilidade somente pela potência da fonte laser.
O que observar neste consumível
Use estes pontos como verificação técnica inicial. Procedimentos específicos do fabricante e do modelo do cabeçote têm prioridade.
Inspeção visual
Observe pontos queimados, manchas persistentes, riscos, trincas, dano de revestimento e contaminação.
Limpeza
Evite tocar a superfície óptica. Utilize materiais e procedimento compatíveis com óptica de precisão e com a orientação do fabricante.
Substituição
Substitua a lente quando houver dano permanente, contaminação não removível com segurança ou alteração evidente da superfície óptica.
Dados do item
Use estes dados como referência rápida para identificar a peça.
| Consumível | Lente de proteção Ø 27,9 × 4,1 mm |
|---|---|
| Categoria | Lentes de proteção |
| Especificação | Medida: Ø 27,9 × 4,1 mm · Referência comercial: até 6 kW |
| Aplicação | Proteção do conjunto óptico do cabeçote de corte laser fibra. |
| Versões disponíveis | 6 kW; Original RayTools verde 4 kW; Original RayTools branca 4 kW. |
| Antes de comprar | Confirmar modelo do cabeçote, medidas, peça instalada e configuração correspondente. Envie fotos quando houver dúvida. |
Confirmação da aplicação: informe o modelo do cabeçote e, quando necessário, envie fotos da peça instalada para conferência antes da compra.
Como identificar esta lente antes da compra
Evite selecionar a lente apenas pela aparência. A confirmação deve considerar medida, cartucho, posição e modelo do cabeçote.
1. Medidas
- Prefira confirmar as medidas pela embalagem, especificação ou alojamento da peça.
- Se for necessário medir, manuseie somente pelas bordas e evite contato da ferramenta com as faces ópticas.
- Confirme diâmetro e espessura com a peça atualmente instalada.
2. Posição e cartucho
- Identifique em qual cartucho a lente está instalada.
- Informe se é uma proteção superior ou inferior quando isso for aplicável ao cabeçote.
- Fotografe o cartucho e a lente antes da desmontagem.
3. Cabeçote
- Informe fabricante e modelo do cabeçote.
- Envie foto da etiqueta quando houver dúvida.
- A potência da fonte, sozinha, não define a compatibilidade.
Precisa confirmar este item?
Envie o modelo do cabeçote, fotos da peça instalada e as medidas disponíveis para a Concept Laser conferir antes da compra.
Lente de proteção Ø 37 × 7 mm
Componente de proteção do conjunto óptico do cabeçote, utilizado como barreira substituível contra partículas, fumaça e respingos provenientes do processo de corte.
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Protege o conjunto óptico contra respingos, fumaça e partículas. Confirme a compatibilidade pelo cabeçote e pelo cartucho. A confirmação final deve considerar a peça instalada e a especificação do cabeçote.
Função no cabeçote
Ajuda a preservar os elementos ópticos internos contra contaminação proveniente da região de corte.
Contaminação, dano superficial ou aquecimento anormal podem comprometer a estabilidade do processo e indicam necessidade de inspeção.
Compatibilidade
- Confirmar diâmetro e espessura da lente.
- Confirmar modelo do cabeçote e do cartucho.
- Confirmar a posição de instalação quando o cabeçote utiliza mais de uma lente de proteção.
- Não definir compatibilidade somente pela potência da fonte laser.
O que observar neste consumível
Use estes pontos como verificação técnica inicial. Procedimentos específicos do fabricante e do modelo do cabeçote têm prioridade.
Inspeção visual
Observe pontos queimados, manchas persistentes, riscos, trincas, dano de revestimento e contaminação.
Limpeza
Evite tocar a superfície óptica. Utilize materiais e procedimento compatíveis com óptica de precisão e com a orientação do fabricante.
Substituição
Substitua a lente quando houver dano permanente, contaminação não removível com segurança ou alteração evidente da superfície óptica.
Dados do item
Use estes dados como referência rápida para identificar a peça.
| Consumível | Lente de proteção Ø 37 × 7 mm |
|---|---|
| Categoria | Lentes de proteção |
| Especificação | Medida: Ø 37 × 7 mm · Referência comercial: até 15 kW |
| Aplicação | Proteção do conjunto óptico do cabeçote de corte laser fibra. |
| Versões disponíveis | 10 kW; 15 kW; Original RayTools 15 kW. |
| Antes de comprar | Confirmar modelo do cabeçote, medidas, peça instalada e configuração correspondente. Envie fotos quando houver dúvida. |
Confirmação da aplicação: informe o modelo do cabeçote e, quando necessário, envie fotos da peça instalada para conferência antes da compra.
Como identificar esta lente antes da compra
Evite selecionar a lente apenas pela aparência. A confirmação deve considerar medida, cartucho, posição e modelo do cabeçote.
1. Medidas
- Prefira confirmar as medidas pela embalagem, especificação ou alojamento da peça.
- Se for necessário medir, manuseie somente pelas bordas e evite contato da ferramenta com as faces ópticas.
- Confirme diâmetro e espessura com a peça atualmente instalada.
2. Posição e cartucho
- Identifique em qual cartucho a lente está instalada.
- Informe se é uma proteção superior ou inferior quando isso for aplicável ao cabeçote.
- Fotografe o cartucho e a lente antes da desmontagem.
3. Cabeçote
- Informe fabricante e modelo do cabeçote.
- Envie foto da etiqueta quando houver dúvida.
- A potência da fonte, sozinha, não define a compatibilidade.
Precisa confirmar este item?
Envie o modelo do cabeçote, fotos da peça instalada e as medidas disponíveis para a Concept Laser conferir antes da compra.
Lente colimadora FL100 D28 com suporte — BM109
Lente colimadora FL100 D28 fornecida como conjunto montado com suporte para aplicação de referência no cabeçote BM109.
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Organiza o feixe recebido da fibra antes de ele seguir para o conjunto de focalização. A confirmação final deve considerar a peça instalada e a especificação do cabeçote.
Função no conjunto óptico
Recebe o feixe proveniente da fibra e participa da formação do feixe colimado antes do conjunto de focalização.
Por trabalhar dentro do trem óptico, montagem, orientação e limpeza exigem ambiente controlado e procedimento compatível com o cabeçote.
Compatibilidade
- Confirmar distância focal (FL) e diâmetro.
- Confirmar modelo e versão do cabeçote.
- Confirmar suporte/cartucho e configuração do conjunto óptico.
- Confirmar especificação de revestimento e orientação indicada pelo fabricante.
O que observar neste consumível
Use estes pontos como verificação técnica inicial. Procedimentos específicos do fabricante e do modelo do cabeçote têm prioridade.
Superfície óptica
Verifique manchas, partículas, riscos, pontos de aquecimento e alterações no revestimento.
Manuseio
Evite contato direto com a superfície. Faça intervenção em ambiente limpo e com materiais apropriados para óptica.
Montagem
Respeite a posição e orientação previstas para o conjunto óptico; não force o alojamento nem misture peças de configurações diferentes.
Dados do item
Use estes dados como referência rápida para identificar a peça.
| Consumível | Lente colimadora FL100 D28 com suporte — BM109 |
|---|---|
| Categoria | Lentes colimadoras |
| Especificação | Distância focal: 100 mm · Diâmetro: Ø 28 mm |
| Aplicação | Colimação do feixe antes do conjunto de focalização. |
| Fornecimento | Conjunto montado com suporte. |
| Aplicação de referência | BM109. Confirmar versão do cabeçote e formato do suporte instalado. |
| Antes de comprar | Confirmar modelo do cabeçote, medidas, peça instalada e configuração correspondente. Envie fotos quando houver dúvida. |
Confirmação da aplicação: informe o modelo do cabeçote e, quando necessário, envie fotos da peça instalada para conferência antes da compra.
O que confirmar em uma lente colimadora
Distância focal e diâmetro precisam corresponder ao conjunto óptico previsto para o cabeçote.
1. Especificação óptica
- Confirme a distância focal (FL).
- Confirme o diâmetro externo.
- Não substitua uma FL por outra apenas porque o diâmetro é igual.
2. Conjunto e montagem
- Identifique o suporte ou conjunto onde a óptica está instalada.
- Registre a posição antes da desmontagem.
- A montagem deve seguir a sequência e orientação especificadas para o cabeçote.
3. Sinais para inspeção
- Contaminação persistente ou pontos queimados.
- Marcas, riscos ou dano de revestimento.
- Aquecimento anormal ou perda de estabilidade que exija inspeção óptica.
Precisa confirmar este item?
Envie o modelo do cabeçote, fotos da peça instalada e as medidas disponíveis para a Concept Laser conferir antes da compra.
Lente colimadora D30 F100 — BM110 / BM111
Lente colimadora D30 F100 fornecida como lente avulsa, sem suporte, para aplicação de referência nos cabeçotes BM110 e BM111.
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Organiza o feixe recebido da fibra antes de ele seguir para o conjunto de focalização. A confirmação final deve considerar a peça instalada e a especificação do cabeçote.
Função no conjunto óptico
Recebe o feixe proveniente da fibra e participa da formação do feixe colimado antes do conjunto de focalização.
Por trabalhar dentro do trem óptico, montagem, orientação e limpeza exigem ambiente controlado e procedimento compatível com o cabeçote.
Compatibilidade
- Confirmar distância focal (FL) e diâmetro.
- Confirmar modelo e versão do cabeçote.
- Confirmar suporte/cartucho e configuração do conjunto óptico.
- Confirmar especificação de revestimento e orientação indicada pelo fabricante.
O que observar neste consumível
Use estes pontos como verificação técnica inicial. Procedimentos específicos do fabricante e do modelo do cabeçote têm prioridade.
Superfície óptica
Verifique manchas, partículas, riscos, pontos de aquecimento e alterações no revestimento.
Manuseio
Evite contato direto com a superfície. Faça intervenção em ambiente limpo e com materiais apropriados para óptica.
Montagem
Respeite a posição e orientação previstas para o conjunto óptico; não force o alojamento nem misture peças de configurações diferentes.
Dados do item
Use estes dados como referência rápida para identificar a peça.
| Consumível | Lente colimadora D30 F100 — BM110 / BM111 |
|---|---|
| Categoria | Lentes colimadoras |
| Especificação | Distância focal: 100 mm · Diâmetro: Ø 30 mm |
| Aplicação | Colimação do feixe antes do conjunto de focalização. |
| Fornecimento | Lente avulsa, sem suporte. |
| Aplicação de referência | BM110 / BM111. Confirmar versão do cabeçote e especificação óptica. |
| Antes de comprar | Confirmar modelo do cabeçote, medidas, peça instalada e configuração correspondente. Envie fotos quando houver dúvida. |
Confirmação da aplicação: informe o modelo do cabeçote e, quando necessário, envie fotos da peça instalada para conferência antes da compra.
O que confirmar em uma lente colimadora
Distância focal e diâmetro precisam corresponder ao conjunto óptico previsto para o cabeçote.
1. Especificação óptica
- Confirme a distância focal (FL).
- Confirme o diâmetro externo.
- Não substitua uma FL por outra apenas porque o diâmetro é igual.
2. Conjunto e montagem
- Identifique o suporte ou conjunto onde a óptica está instalada.
- Registre a posição antes da desmontagem.
- A montagem deve seguir a sequência e orientação especificadas para o cabeçote.
3. Sinais para inspeção
- Contaminação persistente ou pontos queimados.
- Marcas, riscos ou dano de revestimento.
- Aquecimento anormal ou perda de estabilidade que exija inspeção óptica.
Precisa confirmar este item?
Envie o modelo do cabeçote, fotos da peça instalada e as medidas disponíveis para a Concept Laser conferir antes da compra.
Lente colimadora FL100 D37 com suporte — BM06K
Lente colimadora FL100 D37 fornecida como conjunto montado com suporte para aplicação de referência no cabeçote BM06K.
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Organiza o feixe recebido da fibra antes de ele seguir para o conjunto de focalização. A confirmação final deve considerar a peça instalada e a especificação do cabeçote.
Função no conjunto óptico
Recebe o feixe proveniente da fibra e participa da formação do feixe colimado antes do conjunto de focalização.
Por trabalhar dentro do trem óptico, montagem, orientação e limpeza exigem ambiente controlado e procedimento compatível com o cabeçote.
Compatibilidade
- Confirmar distância focal (FL) e diâmetro.
- Confirmar modelo e versão do cabeçote.
- Confirmar suporte/cartucho e configuração do conjunto óptico.
- Confirmar especificação de revestimento e orientação indicada pelo fabricante.
O que observar neste consumível
Use estes pontos como verificação técnica inicial. Procedimentos específicos do fabricante e do modelo do cabeçote têm prioridade.
Superfície óptica
Verifique manchas, partículas, riscos, pontos de aquecimento e alterações no revestimento.
Manuseio
Evite contato direto com a superfície. Faça intervenção em ambiente limpo e com materiais apropriados para óptica.
Montagem
Respeite a posição e orientação previstas para o conjunto óptico; não force o alojamento nem misture peças de configurações diferentes.
Dados do item
Use estes dados como referência rápida para identificar a peça.
| Consumível | Lente colimadora FL100 D37 com suporte — BM06K |
|---|---|
| Categoria | Lentes colimadoras |
| Especificação | Distância focal: 100 mm · Diâmetro: Ø 37 mm |
| Aplicação | Colimação do feixe antes do conjunto de focalização. |
| Fornecimento | Conjunto montado com suporte. |
| Aplicação de referência | BM06K. Confirmar versão do cabeçote e formato do suporte instalado. |
| Antes de comprar | Confirmar modelo do cabeçote, medidas, peça instalada e configuração correspondente. Envie fotos quando houver dúvida. |
Confirmação da aplicação: informe o modelo do cabeçote e, quando necessário, envie fotos da peça instalada para conferência antes da compra.
O que confirmar em uma lente colimadora
Distância focal e diâmetro precisam corresponder ao conjunto óptico previsto para o cabeçote.
1. Especificação óptica
- Confirme a distância focal (FL).
- Confirme o diâmetro externo.
- Não substitua uma FL por outra apenas porque o diâmetro é igual.
2. Conjunto e montagem
- Identifique o suporte ou conjunto onde a óptica está instalada.
- Registre a posição antes da desmontagem.
- A montagem deve seguir a sequência e orientação especificadas para o cabeçote.
3. Sinais para inspeção
- Contaminação persistente ou pontos queimados.
- Marcas, riscos ou dano de revestimento.
- Aquecimento anormal ou perda de estabilidade que exija inspeção óptica.
Precisa confirmar este item?
Envie o modelo do cabeçote, fotos da peça instalada e as medidas disponíveis para a Concept Laser conferir antes da compra.
Lente focal FL125 D28 com suporte — BM109
Lente focal FL125 D28 fornecida como conjunto montado com suporte para aplicação de referência no cabeçote BM109.
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Concentra o feixe no ponto de trabalho. A seleção depende do cabeçote e da configuração óptica. A confirmação final deve considerar a peça instalada e a especificação do cabeçote.
Função no conjunto óptico
Concentra o feixe colimado na região de trabalho conforme a distância focal prevista no projeto óptico.
Qualquer contaminação, dano ou montagem incorreta pode alterar o comportamento térmico e a qualidade do foco.
Compatibilidade
- Confirmar distância focal (FL) e diâmetro.
- Confirmar modelo e versão do cabeçote.
- Confirmar suporte, posição e orientação dentro do conjunto focal.
- Confirmar especificação óptica/revestimento indicada pelo fabricante.
O que observar neste consumível
Use estes pontos como verificação técnica inicial. Procedimentos específicos do fabricante e do modelo do cabeçote têm prioridade.
Superfície óptica
Procure manchas, partículas, riscos, pontos queimados e danos no revestimento.
Ambiente de serviço
Intervenções em lentes internas devem ser realizadas em ambiente limpo, evitando introdução de poeira ou umidade.
Após a montagem
Depois de intervenção no conjunto óptico, conferir os procedimentos de foco zero, alinhamento e testes previstos para o cabeçote.
Dados do item
Use estes dados como referência rápida para identificar a peça.
| Consumível | Lente focal FL125 D28 com suporte — BM109 |
|---|---|
| Categoria | Lentes focais |
| Especificação | Distância focal: 125 mm · Diâmetro: Ø 28 mm |
| Aplicação | Focalização do feixe para o processo de corte. |
| Fornecimento | Conjunto montado com suporte. |
| Aplicação de referência | BM109. Confirmar versão do cabeçote e formato do suporte instalado. |
| Antes de comprar | Confirmar modelo do cabeçote, medidas, peça instalada e configuração correspondente. Envie fotos quando houver dúvida. |
Confirmação da aplicação: informe o modelo do cabeçote e, quando necessário, envie fotos da peça instalada para conferência antes da compra.
O que confirmar em uma lente focal
A lente focal define parte importante da geometria de focalização. A troca deve respeitar a configuração óptica do cabeçote.
1. FL e diâmetro
- Confirme a distância focal indicada.
- Confirme o diâmetro externo.
- Compare com a óptica instalada e com a especificação do cabeçote.
2. Cabeçote e suporte
- Informe modelo completo do cabeçote.
- Identifique o conjunto ou suporte da lente.
- Não altere a distância focal para “adaptar” uma lente sem validação técnica.
3. Após intervenção
- Verifique foco zero e comportamento do processo conforme o procedimento do equipamento.
- Observe aquecimento, instabilidade e qualidade de corte.
- Mantenha o conjunto protegido contra poeira e umidade.
Precisa confirmar este item?
Envie o modelo do cabeçote, fotos da peça instalada e as medidas disponíveis para a Concept Laser conferir antes da compra.
Lente focal FL150 D28 com suporte — BM109
Lente focal FL150 D28 fornecida como conjunto montado com suporte para aplicação de referência no cabeçote BM109.
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Concentra o feixe no ponto de trabalho. A seleção depende do cabeçote e da configuração óptica. A confirmação final deve considerar a peça instalada e a especificação do cabeçote.
Função no conjunto óptico
Concentra o feixe colimado na região de trabalho conforme a distância focal prevista no projeto óptico.
Qualquer contaminação, dano ou montagem incorreta pode alterar o comportamento térmico e a qualidade do foco.
Compatibilidade
- Confirmar distância focal (FL) e diâmetro.
- Confirmar modelo e versão do cabeçote.
- Confirmar suporte, posição e orientação dentro do conjunto focal.
- Confirmar especificação óptica/revestimento indicada pelo fabricante.
O que observar neste consumível
Use estes pontos como verificação técnica inicial. Procedimentos específicos do fabricante e do modelo do cabeçote têm prioridade.
Superfície óptica
Procure manchas, partículas, riscos, pontos queimados e danos no revestimento.
Ambiente de serviço
Intervenções em lentes internas devem ser realizadas em ambiente limpo, evitando introdução de poeira ou umidade.
Após a montagem
Depois de intervenção no conjunto óptico, conferir os procedimentos de foco zero, alinhamento e testes previstos para o cabeçote.
Dados do item
Use estes dados como referência rápida para identificar a peça.
| Consumível | Lente focal FL150 D28 com suporte — BM109 |
|---|---|
| Categoria | Lentes focais |
| Especificação | Distância focal: 150 mm · Diâmetro: Ø 28 mm |
| Aplicação | Focalização do feixe para o processo de corte. |
| Fornecimento | Conjunto montado com suporte. |
| Aplicação de referência | BM109. Confirmar versão do cabeçote e formato do suporte instalado. |
| Antes de comprar | Confirmar modelo do cabeçote, medidas, peça instalada e configuração correspondente. Envie fotos quando houver dúvida. |
Confirmação da aplicação: informe o modelo do cabeçote e, quando necessário, envie fotos da peça instalada para conferência antes da compra.
O que confirmar em uma lente focal
A lente focal define parte importante da geometria de focalização. A troca deve respeitar a configuração óptica do cabeçote.
1. FL e diâmetro
- Confirme a distância focal indicada.
- Confirme o diâmetro externo.
- Compare com a óptica instalada e com a especificação do cabeçote.
2. Cabeçote e suporte
- Informe modelo completo do cabeçote.
- Identifique o conjunto ou suporte da lente.
- Não altere a distância focal para “adaptar” uma lente sem validação técnica.
3. Após intervenção
- Verifique foco zero e comportamento do processo conforme o procedimento do equipamento.
- Observe aquecimento, instabilidade e qualidade de corte.
- Mantenha o conjunto protegido contra poeira e umidade.
Precisa confirmar este item?
Envie o modelo do cabeçote, fotos da peça instalada e as medidas disponíveis para a Concept Laser conferir antes da compra.
Lente focal D30 F155 — BM110 / BM111
Lente focal D30 F155 fornecida como lente avulsa, sem suporte, para aplicação de referência nos cabeçotes BM110 e BM111.
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Concentra o feixe no ponto de trabalho. A seleção depende do cabeçote e da configuração óptica. A confirmação final deve considerar a peça instalada e a especificação do cabeçote.
Função no conjunto óptico
Concentra o feixe colimado na região de trabalho conforme a distância focal prevista no projeto óptico.
Qualquer contaminação, dano ou montagem incorreta pode alterar o comportamento térmico e a qualidade do foco.
Compatibilidade
- Confirmar distância focal (FL) e diâmetro.
- Confirmar modelo e versão do cabeçote.
- Confirmar suporte, posição e orientação dentro do conjunto focal.
- Confirmar especificação óptica/revestimento indicada pelo fabricante.
O que observar neste consumível
Use estes pontos como verificação técnica inicial. Procedimentos específicos do fabricante e do modelo do cabeçote têm prioridade.
Superfície óptica
Procure manchas, partículas, riscos, pontos queimados e danos no revestimento.
Ambiente de serviço
Intervenções em lentes internas devem ser realizadas em ambiente limpo, evitando introdução de poeira ou umidade.
Após a montagem
Depois de intervenção no conjunto óptico, conferir os procedimentos de foco zero, alinhamento e testes previstos para o cabeçote.
Dados do item
Use estes dados como referência rápida para identificar a peça.
| Consumível | Lente focal D30 F155 — BM110 / BM111 |
|---|---|
| Categoria | Lentes focais |
| Especificação | Distância focal: 155 mm · Diâmetro: Ø 30 mm |
| Aplicação | Focalização do feixe para o processo de corte. |
| Fornecimento | Lente avulsa, sem suporte. |
| Aplicação de referência | BM110 / BM111. Confirmar versão do cabeçote e especificação óptica. |
| Antes de comprar | Confirmar modelo do cabeçote, medidas, peça instalada e configuração correspondente. Envie fotos quando houver dúvida. |
Confirmação da aplicação: informe o modelo do cabeçote e, quando necessário, envie fotos da peça instalada para conferência antes da compra.
O que confirmar em uma lente focal
A lente focal define parte importante da geometria de focalização. A troca deve respeitar a configuração óptica do cabeçote.
1. FL e diâmetro
- Confirme a distância focal indicada.
- Confirme o diâmetro externo.
- Compare com a óptica instalada e com a especificação do cabeçote.
2. Cabeçote e suporte
- Informe modelo completo do cabeçote.
- Identifique o conjunto ou suporte da lente.
- Não altere a distância focal para “adaptar” uma lente sem validação técnica.
3. Após intervenção
- Verifique foco zero e comportamento do processo conforme o procedimento do equipamento.
- Observe aquecimento, instabilidade e qualidade de corte.
- Mantenha o conjunto protegido contra poeira e umidade.
Precisa confirmar este item?
Envie o modelo do cabeçote, fotos da peça instalada e as medidas disponíveis para a Concept Laser conferir antes da compra.
Lente focal FL200 D37 com suporte — BM06K
Lente focal FL200 D37 fornecida como conjunto montado com suporte para aplicação de referência no cabeçote BM06K.
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Concentra o feixe no ponto de trabalho. A seleção depende do cabeçote e da configuração óptica. A confirmação final deve considerar a peça instalada e a especificação do cabeçote.
Função no conjunto óptico
Concentra o feixe colimado na região de trabalho conforme a distância focal prevista no projeto óptico.
Qualquer contaminação, dano ou montagem incorreta pode alterar o comportamento térmico e a qualidade do foco.
Compatibilidade
- Confirmar distância focal (FL) e diâmetro.
- Confirmar modelo e versão do cabeçote.
- Confirmar suporte, posição e orientação dentro do conjunto focal.
- Confirmar especificação óptica/revestimento indicada pelo fabricante.
O que observar neste consumível
Use estes pontos como verificação técnica inicial. Procedimentos específicos do fabricante e do modelo do cabeçote têm prioridade.
Superfície óptica
Procure manchas, partículas, riscos, pontos queimados e danos no revestimento.
Ambiente de serviço
Intervenções em lentes internas devem ser realizadas em ambiente limpo, evitando introdução de poeira ou umidade.
Após a montagem
Depois de intervenção no conjunto óptico, conferir os procedimentos de foco zero, alinhamento e testes previstos para o cabeçote.
Dados do item
Use estes dados como referência rápida para identificar a peça.
| Consumível | Lente focal FL200 D37 com suporte — BM06K |
|---|---|
| Categoria | Lentes focais |
| Especificação | Distância focal: 200 mm · Diâmetro: Ø 37 mm |
| Aplicação | Focalização do feixe para o processo de corte. |
| Fornecimento | Conjunto montado com suporte. |
| Aplicação de referência | BM06K. Confirmar versão do cabeçote e formato do suporte instalado. |
| Antes de comprar | Confirmar modelo do cabeçote, medidas, peça instalada e configuração correspondente. Envie fotos quando houver dúvida. |
Confirmação da aplicação: informe o modelo do cabeçote e, quando necessário, envie fotos da peça instalada para conferência antes da compra.
O que confirmar em uma lente focal
A lente focal define parte importante da geometria de focalização. A troca deve respeitar a configuração óptica do cabeçote.
1. FL e diâmetro
- Confirme a distância focal indicada.
- Confirme o diâmetro externo.
- Compare com a óptica instalada e com a especificação do cabeçote.
2. Cabeçote e suporte
- Informe modelo completo do cabeçote.
- Identifique o conjunto ou suporte da lente.
- Não altere a distância focal para “adaptar” uma lente sem validação técnica.
3. Após intervenção
- Verifique foco zero e comportamento do processo conforme o procedimento do equipamento.
- Observe aquecimento, instabilidade e qualidade de corte.
- Mantenha o conjunto protegido contra poeira e umidade.
Precisa confirmar este item?
Envie o modelo do cabeçote, fotos da peça instalada e as medidas disponíveis para a Concept Laser conferir antes da compra.
Bico D32 M14 H15 — Simples
Consumível instalado na extremidade do cabeçote que direciona o gás auxiliar para a região de corte. Geometria, rosca, altura, camada e diâmetro do orifício devem ser compatíveis com o processo e com o cabeçote.
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Direciona o gás auxiliar e influencia a estabilidade, a precisão e o acabamento do corte. A confirmação final deve considerar a peça instalada e a especificação do cabeçote.
Função no processo
Direciona o fluxo de gás auxiliar e participa diretamente da estabilidade do jato sobre a zona de corte.
Concentricidade, condição do orifício e montagem correta influenciam o processo e a leitura capacitiva de altura em sistemas que utilizam o bico como eletrodo.
Compatibilidade
- Confirmar diâmetro externo, rosca, altura e geometria do bico.
- Confirmar camada e família/modelo do bico.
- Confirmar cabeçote e cerâmica utilizados.
- Selecionar o diâmetro do orifício pela receita de corte validada, considerando material, espessura, gás e pressão.
O que observar neste consumível
Use estes pontos como verificação técnica inicial. Procedimentos específicos do fabricante e do modelo do cabeçote têm prioridade.
Orifício
Verifique ovalização, rebarba, respingos aderidos e danos na borda de saída.
Rosca e assentamento
Inspecione rosca, face de apoio e aperto. Bico torto ou mal assentado prejudica centralização e estabilidade.
Centralização
Após a troca, execute a verificação de centralização do feixe em relação ao orifício do bico selecionado.
Dados do item
Use estes dados como referência rápida para identificar a peça.
| Consumível | Bico D32 M14 H15 — Simples |
|---|---|
| Categoria | Bicos |
| Especificação | D32 · M14 · H15 · Ø1,5 / 2,0 / 3,5 / 4,0 mm |
| Aplicação | Direcionamento do gás auxiliar e interface mecânica na extremidade do cabeçote. |
| Antes de comprar | Confirmar modelo do cabeçote, diâmetro externo, rosca, altura, construção/família e selecionar o diâmetro do orifício correspondente ao processo. |
| Diâmetros disponíveis | Ø1,5 / 2,0 / 3,5 / 4,0 mm |
Confirmação da aplicação: informe o modelo do cabeçote e, quando necessário, envie fotos da peça instalada para conferência antes da compra.
Como identificar o bico correto
Além do diâmetro do orifício, o bico deve corresponder à rosca, altura, diâmetro externo e construção exigidos pelo cabeçote e pelo processo.
1. Dimensões mecânicas
- Confirme diâmetro externo (ex.: D28 ou D32).
- Confirme rosca (ex.: M11, M14 ou M8).
- Confirme altura total e geometria do bico.
2. Construção
- Identifique se é camada simples ou dupla.
- Confirme o modelo ou família do bico.
- Escolha o diâmetro do orifício de acordo com o processo validado.
3. Antes de usar
- Verifique concentricidade e condição do orifício.
- Não utilize bico amassado, ovalizado ou com respingos aderidos.
- Após a troca, confira a centralização do bico.
Precisa confirmar este item?
Envie o modelo do cabeçote, fotos da peça instalada e as medidas disponíveis para a Concept Laser conferir antes da compra.
Bico D32 M14 H15 — Duplo cromado
Consumível instalado na extremidade do cabeçote que direciona o gás auxiliar para a região de corte. Geometria, rosca, altura, camada e diâmetro do Ø1,0 / 1,2 / 1,5 / 2,0 / 3,5 / 4,0 mm
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Direciona o gás auxiliar e influencia a estabilidade, a precisão e o acabamento do corte. A confirmação final deve considerar a peça instalada e a especificação do cabeçote.
Função no processo
Direciona o fluxo de gás auxiliar e participa diretamente da estabilidade do jato sobre a zona de corte.
Concentricidade, condição do orifício e montagem correta influenciam o processo e a leitura capacitiva de altura em sistemas que utilizam o bico como eletrodo.
Compatibilidade
- Confirmar diâmetro externo, rosca, altura e geometria do bico.
- Confirmar camada e família/modelo do bico.
- Confirmar cabeçote e cerâmica utilizados.
- Selecionar o diâmetro do orifício pela receita de corte validada, considerando material, espessura, gás e pressão.
O que observar neste consumível
Use estes pontos como verificação técnica inicial. Procedimentos específicos do fabricante e do modelo do cabeçote têm prioridade.
Orifício
Verifique ovalização, rebarba, respingos aderidos e danos na borda de saída.
Rosca e assentamento
Inspecione rosca, face de apoio e aperto. Bico torto ou mal assentado prejudica centralização e estabilidade.
Centralização
Após a troca, execute a verificação de centralização do feixe em relação ao orifício do bico selecionado.
Dados do item
Use estes dados como referência rápida para identificar a peça.
| Consumível | Bico D32 M14 H15 — Duplo cromado |
|---|---|
| Categoria | Bicos |
| Especificação | D32 · M14 · H15 · Ø1,0 / 1,2 / 1,5 / 2,0 / 3,5 / 4,0 mm |
| Aplicação | Direcionamento do gás auxiliar e interface mecânica na extremidade do cabeçote. |
| Antes de comprar | Confirmar modelo do cabeçote, diâmetro externo, rosca, altura, construção/família e selecionar o diâmetro do orifício correspondente ao processo. |
| Diâmetros disponíveis | Ø1,0 / 1,2 / 1,5 / 2,0 / 3,5 / 4,0 mm |
Confirmação da aplicação: informe o modelo do cabeçote e, quando necessário, envie fotos da peça instalada para conferência antes da compra.
Como identificar o bico correto
Além do diâmetro do orifício, o bico deve corresponder à rosca, altura, diâmetro externo e construção exigidos pelo cabeçote e pelo processo.
1. Dimensões mecânicas
- Confirme diâmetro externo (ex.: D28 ou D32).
- Confirme rosca (ex.: M11, M14 ou M8).
- Confirme altura total e geometria do bico.
2. Construção
- Identifique se é camada simples ou dupla.
- Confirme o modelo ou família do bico.
- Escolha o diâmetro do orifício de acordo com o processo validado.
3. Antes de usar
- Verifique concentricidade e condição do orifício.
- Não utilize bico amassado, ovalizado ou com respingos aderidos.
- Após a troca, confira a centralização do bico.
Precisa confirmar este item?
Envie o modelo do cabeçote, fotos da peça instalada e as medidas disponíveis para a Concept Laser conferir antes da compra.
Bico D28 M11 H15 — Simples
Consumível instalado na extremidade do cabeçote que direciona o gás auxiliar para a região de corte. Geometria, rosca, altura, camada e diâmetro do Ø1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Direciona o gás auxiliar e influencia a estabilidade, a precisão e o acabamento do corte. A confirmação final deve considerar a peça instalada e a especificação do cabeçote.
Função no processo
Direciona o fluxo de gás auxiliar e participa diretamente da estabilidade do jato sobre a zona de corte.
Concentricidade, condição do orifício e montagem correta influenciam o processo e a leitura capacitiva de altura em sistemas que utilizam o bico como eletrodo.
Compatibilidade
- Confirmar diâmetro externo, rosca, altura e geometria do bico.
- Confirmar camada e família/modelo do bico.
- Confirmar cabeçote e cerâmica utilizados.
- Selecionar o diâmetro do orifício pela receita de corte validada, considerando material, espessura, gás e pressão.
O que observar neste consumível
Use estes pontos como verificação técnica inicial. Procedimentos específicos do fabricante e do modelo do cabeçote têm prioridade.
Orifício
Verifique ovalização, rebarba, respingos aderidos e danos na borda de saída.
Rosca e assentamento
Inspecione rosca, face de apoio e aperto. Bico torto ou mal assentado prejudica centralização e estabilidade.
Centralização
Após a troca, execute a verificação de centralização do feixe em relação ao orifício do bico selecionado.
Dados do item
Use estes dados como referência rápida para identificar a peça.
| Consumível | Bico D28 M11 H15 — Simples |
|---|---|
| Categoria | Bicos |
| Especificação | D28 · M11 · H15 · Ø1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm |
| Aplicação | Direcionamento do gás auxiliar e interface mecânica na extremidade do cabeçote. |
| Antes de comprar | Confirmar modelo do cabeçote, diâmetro externo, rosca, altura, construção/família e selecionar o diâmetro do orifício correspondente ao processo. |
| Diâmetros disponíveis | Ø1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm |
Confirmação da aplicação: informe o modelo do cabeçote e, quando necessário, envie fotos da peça instalada para conferência antes da compra.
Como identificar o bico correto
Além do diâmetro do orifício, o bico deve corresponder à rosca, altura, diâmetro externo e construção exigidos pelo cabeçote e pelo processo.
1. Dimensões mecânicas
- Confirme diâmetro externo (ex.: D28 ou D32).
- Confirme rosca (ex.: M11, M14 ou M8).
- Confirme altura total e geometria do bico.
2. Construção
- Identifique se é camada simples ou dupla.
- Confirme o modelo ou família do bico.
- Escolha o diâmetro do orifício de acordo com o processo validado.
3. Antes de usar
- Verifique concentricidade e condição do orifício.
- Não utilize bico amassado, ovalizado ou com respingos aderidos.
- Após a troca, confira a centralização do bico.
Precisa confirmar este item?
Envie o modelo do cabeçote, fotos da peça instalada e as medidas disponíveis para a Concept Laser conferir antes da compra.
Bico D28 M11 H15 — Duplo cromado
Consumível instalado na extremidade do cabeçote que direciona o gás auxiliar para a região de corte. Geometria, rosca, altura, camada e diâmetro do Ø1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Direciona o gás auxiliar e influencia a estabilidade, a precisão e o acabamento do corte. A confirmação final deve considerar a peça instalada e a especificação do cabeçote.
Função no processo
Direciona o fluxo de gás auxiliar e participa diretamente da estabilidade do jato sobre a zona de corte.
Concentricidade, condição do orifício e montagem correta influenciam o processo e a leitura capacitiva de altura em sistemas que utilizam o bico como eletrodo.
Compatibilidade
- Confirmar diâmetro externo, rosca, altura e geometria do bico.
- Confirmar camada e família/modelo do bico.
- Confirmar cabeçote e cerâmica utilizados.
- Selecionar o diâmetro do orifício pela receita de corte validada, considerando material, espessura, gás e pressão.
O que observar neste consumível
Use estes pontos como verificação técnica inicial. Procedimentos específicos do fabricante e do modelo do cabeçote têm prioridade.
Orifício
Verifique ovalização, rebarba, respingos aderidos e danos na borda de saída.
Rosca e assentamento
Inspecione rosca, face de apoio e aperto. Bico torto ou mal assentado prejudica centralização e estabilidade.
Centralização
Após a troca, execute a verificação de centralização do feixe em relação ao orifício do bico selecionado.
Dados do item
Use estes dados como referência rápida para identificar a peça.
| Consumível | Bico D28 M11 H15 — Duplo cromado |
|---|---|
| Categoria | Bicos |
| Especificação | D28 · M11 · H15 · Ø1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm |
| Aplicação | Direcionamento do gás auxiliar e interface mecânica na extremidade do cabeçote. |
| Antes de comprar | Confirmar modelo do cabeçote, diâmetro externo, rosca, altura, construção/família e selecionar o diâmetro do orifício correspondente ao processo. |
| Diâmetros disponíveis | Ø1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm |
Confirmação da aplicação: informe o modelo do cabeçote e, quando necessário, envie fotos da peça instalada para conferência antes da compra.
Como identificar o bico correto
Além do diâmetro do orifício, o bico deve corresponder à rosca, altura, diâmetro externo e construção exigidos pelo cabeçote e pelo processo.
1. Dimensões mecânicas
- Confirme diâmetro externo (ex.: D28 ou D32).
- Confirme rosca (ex.: M11, M14 ou M8).
- Confirme altura total e geometria do bico.
2. Construção
- Identifique se é camada simples ou dupla.
- Confirme o modelo ou família do bico.
- Escolha o diâmetro do orifício de acordo com o processo validado.
3. Antes de usar
- Verifique concentricidade e condição do orifício.
- Não utilize bico amassado, ovalizado ou com respingos aderidos.
- Após a troca, confira a centralização do bico.
Precisa confirmar este item?
Envie o modelo do cabeçote, fotos da peça instalada e as medidas disponíveis para a Concept Laser conferir antes da compra.
Bico D28 SPS (SP-S) M11 H15 — Simples cromado
Consumível instalado na extremidade do cabeçote que direciona o gás auxiliar para a região de corte. Geometria, rosca, altura, camada e diâmetro do Ø1,3 / 1,4 / 1,5 / 1,6 / 1,7 / 1,8 mm
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Direciona o gás auxiliar e influencia a estabilidade, a precisão e o acabamento do corte. A confirmação final deve considerar a peça instalada e a especificação do cabeçote.
Função no processo
Direciona o fluxo de gás auxiliar e participa diretamente da estabilidade do jato sobre a zona de corte.
Concentricidade, condição do orifício e montagem correta influenciam o processo e a leitura capacitiva de altura em sistemas que utilizam o bico como eletrodo.
Compatibilidade
- Confirmar diâmetro externo, rosca, altura e geometria do bico.
- Confirmar camada e família/modelo do bico.
- Confirmar cabeçote e cerâmica utilizados.
- Selecionar o diâmetro do orifício pela receita de corte validada, considerando material, espessura, gás e pressão.
O que observar neste consumível
Use estes pontos como verificação técnica inicial. Procedimentos específicos do fabricante e do modelo do cabeçote têm prioridade.
Orifício
Verifique ovalização, rebarba, respingos aderidos e danos na borda de saída.
Rosca e assentamento
Inspecione rosca, face de apoio e aperto. Bico torto ou mal assentado prejudica centralização e estabilidade.
Centralização
Após a troca, execute a verificação de centralização do feixe em relação ao orifício do bico selecionado.
Dados do item
Use estes dados como referência rápida para identificar a peça.
| Consumível | Bico D28 SPS (SP-S) M11 H15 — Simples cromado |
|---|---|
| Categoria | Bicos |
| Especificação | D28 · M11 · H15 · SPS/SP-S — Simples cromado · Ø1,3 / 1,4 / 1,5 / 1,6 / 1,7 / 1,8 mm |
| Aplicação | Direcionamento do gás auxiliar e interface mecânica na extremidade do cabeçote. |
| Antes de comprar | Confirmar modelo do cabeçote, diâmetro externo, rosca, altura, construção/família e selecionar o diâmetro do orifício correspondente ao processo. |
| Diâmetros disponíveis | Ø1,3 / 1,4 / 1,5 / 1,6 / 1,7 / 1,8 mm |
Confirmação da aplicação: informe o modelo do cabeçote e, quando necessário, envie fotos da peça instalada para conferência antes da compra.
Como identificar o bico correto
Além do diâmetro do orifício, o bico deve corresponder à rosca, altura, diâmetro externo e construção exigidos pelo cabeçote e pelo processo.
1. Dimensões mecânicas
- Confirme diâmetro externo (ex.: D28 ou D32).
- Confirme rosca (ex.: M11, M14 ou M8).
- Confirme altura total e geometria do bico.
2. Construção
- Identifique se é camada simples ou dupla.
- Confirme o modelo ou família do bico.
- Escolha o diâmetro do orifício de acordo com o processo validado.
3. Antes de usar
- Verifique concentricidade e condição do orifício.
- Não utilize bico amassado, ovalizado ou com respingos aderidos.
- Após a troca, confira a centralização do bico.
Precisa confirmar este item?
Envie o modelo do cabeçote, fotos da peça instalada e as medidas disponíveis para a Concept Laser conferir antes da compra.
Bico D28 DE High-Speed M11 H15 — Duplo cromado
Consumível instalado na extremidade do cabeçote que direciona o gás auxiliar para a região de corte. Geometria, rosca, altura, camada e diâmetro do Ø1,0 / 1,2 / 1,3 / 1,4 / 1,5 / 1,6 / 1,7 / 1,8 mm
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Direciona o gás auxiliar e influencia a estabilidade, a precisão e o acabamento do corte. A confirmação final deve considerar a peça instalada e a especificação do cabeçote.
Função no processo
Direciona o fluxo de gás auxiliar e participa diretamente da estabilidade do jato sobre a zona de corte.
Concentricidade, condição do orifício e montagem correta influenciam o processo e a leitura capacitiva de altura em sistemas que utilizam o bico como eletrodo.
Compatibilidade
- Confirmar diâmetro externo, rosca, altura e geometria do bico.
- Confirmar camada e família/modelo do bico.
- Confirmar cabeçote e cerâmica utilizados.
- Selecionar o diâmetro do orifício pela receita de corte validada, considerando material, espessura, gás e pressão.
O que observar neste consumível
Use estes pontos como verificação técnica inicial. Procedimentos específicos do fabricante e do modelo do cabeçote têm prioridade.
Orifício
Verifique ovalização, rebarba, respingos aderidos e danos na borda de saída.
Rosca e assentamento
Inspecione rosca, face de apoio e aperto. Bico torto ou mal assentado prejudica centralização e estabilidade.
Centralização
Após a troca, execute a verificação de centralização do feixe em relação ao orifício do bico selecionado.
Dados do item
Use estes dados como referência rápida para identificar a peça.
| Consumível | Bico D28 DE High-Speed M11 H15 — Duplo cromado |
|---|---|
| Categoria | Bicos |
| Especificação | D28 · M11 · H15 · DE High-Speed — Duplo cromado · Ø1,0 / 1,2 / 1,3 / 1,4 / 1,5 / 1,6 / 1,7 / 1,8 mm |
| Aplicação | Direcionamento do gás auxiliar e interface mecânica na extremidade do cabeçote. |
| Antes de comprar | Confirmar modelo do cabeçote, diâmetro externo, rosca, altura, construção/família e selecionar o diâmetro do orifício correspondente ao processo. |
| Diâmetros disponíveis | Ø1,0 / 1,2 / 1,3 / 1,4 / 1,5 / 1,6 / 1,7 / 1,8 mm |
Confirmação da aplicação: informe o modelo do cabeçote e, quando necessário, envie fotos da peça instalada para conferência antes da compra.
Como identificar o bico correto
Além do diâmetro do orifício, o bico deve corresponder à rosca, altura, diâmetro externo e construção exigidos pelo cabeçote e pelo processo.
1. Dimensões mecânicas
- Confirme diâmetro externo (ex.: D28 ou D32).
- Confirme rosca (ex.: M11, M14 ou M8).
- Confirme altura total e geometria do bico.
2. Construção
- Identifique se é camada simples ou dupla.
- Confirme o modelo ou família do bico.
- Escolha o diâmetro do orifício de acordo com o processo validado.
3. Antes de usar
- Verifique concentricidade e condição do orifício.
- Não utilize bico amassado, ovalizado ou com respingos aderidos.
- Após a troca, confira a centralização do bico.
Precisa confirmar este item?
Envie o modelo do cabeçote, fotos da peça instalada e as medidas disponíveis para a Concept Laser conferir antes da compra.
Bico 3D M8 — Simples
Consumível instalado na extremidade do cabeçote que direciona o gás auxiliar para a região de corte. Geometria, rosca, altura, camada e diâmetro do Ø1,5 / 2,0 / 2,5 / 3,0 mm
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Direciona o gás auxiliar e influencia a estabilidade, a precisão e o acabamento do corte. A confirmação final deve considerar a peça instalada e a especificação do cabeçote.
Função no processo
Direciona o fluxo de gás auxiliar e participa diretamente da estabilidade do jato sobre a zona de corte.
Concentricidade, condição do orifício e montagem correta influenciam o processo e a leitura capacitiva de altura em sistemas que utilizam o bico como eletrodo.
Compatibilidade
- Confirmar diâmetro externo, rosca, altura e geometria do bico.
- Confirmar camada e família/modelo do bico.
- Confirmar cabeçote e cerâmica utilizados.
- Selecionar o diâmetro do orifício pela receita de corte validada, considerando material, espessura, gás e pressão.
O que observar neste consumível
Use estes pontos como verificação técnica inicial. Procedimentos específicos do fabricante e do modelo do cabeçote têm prioridade.
Orifício
Verifique ovalização, rebarba, respingos aderidos e danos na borda de saída.
Rosca e assentamento
Inspecione rosca, face de apoio e aperto. Bico torto ou mal assentado prejudica centralização e estabilidade.
Centralização
Após a troca, execute a verificação de centralização do feixe em relação ao orifício do bico selecionado.
Dados do item
Use estes dados como referência rápida para identificar a peça.
| Consumível | Bico 3D M8 — Simples |
|---|---|
| Categoria | Bicos |
| Especificação | 3D · M8 · Ø1,5 / 2,0 / 2,5 / 3,0 mm |
| Aplicação | Direcionamento do gás auxiliar e interface mecânica na extremidade do cabeçote. |
| Antes de comprar | Confirmar modelo do cabeçote, diâmetro externo, rosca, altura, construção/família e selecionar o diâmetro do orifício correspondente ao processo. |
| Diâmetros disponíveis | Ø1,5 / 2,0 / 2,5 / 3,0 mm |
Confirmação da aplicação: informe o modelo do cabeçote e, quando necessário, envie fotos da peça instalada para conferência antes da compra.
Como identificar o bico correto
Além do diâmetro do orifício, o bico deve corresponder à rosca, altura, diâmetro externo e construção exigidos pelo cabeçote e pelo processo.
1. Dimensões mecânicas
- Confirme diâmetro externo (ex.: D28 ou D32).
- Confirme rosca (ex.: M11, M14 ou M8).
- Confirme altura total e geometria do bico.
2. Construção
- Identifique se é camada simples ou dupla.
- Confirme o modelo ou família do bico.
- Escolha o diâmetro do orifício de acordo com o processo validado.
3. Antes de usar
- Verifique concentricidade e condição do orifício.
- Não utilize bico amassado, ovalizado ou com respingos aderidos.
- Após a troca, confira a centralização do bico.
Precisa confirmar este item?
Envie o modelo do cabeçote, fotos da peça instalada e as medidas disponíveis para a Concept Laser conferir antes da compra.
Bico 3D M8 — Duplo cromado
Consumível instalado na extremidade do cabeçote que direciona o gás auxiliar para a região de corte. Geometria, rosca, altura, camada e diâmetro do Ø1,5 / 2,0 / 2,5 / 3,0 mm
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Direciona o gás auxiliar e influencia a estabilidade, a precisão e o acabamento do corte. A confirmação final deve considerar a peça instalada e a especificação do cabeçote.
Função no processo
Direciona o fluxo de gás auxiliar e participa diretamente da estabilidade do jato sobre a zona de corte.
Concentricidade, condição do orifício e montagem correta influenciam o processo e a leitura capacitiva de altura em sistemas que utilizam o bico como eletrodo.
Compatibilidade
- Confirmar diâmetro externo, rosca, altura e geometria do bico.
- Confirmar camada e família/modelo do bico.
- Confirmar cabeçote e cerâmica utilizados.
- Selecionar o diâmetro do orifício pela receita de corte validada, considerando material, espessura, gás e pressão.
O que observar neste consumível
Use estes pontos como verificação técnica inicial. Procedimentos específicos do fabricante e do modelo do cabeçote têm prioridade.
Orifício
Verifique ovalização, rebarba, respingos aderidos e danos na borda de saída.
Rosca e assentamento
Inspecione rosca, face de apoio e aperto. Bico torto ou mal assentado prejudica centralização e estabilidade.
Centralização
Após a troca, execute a verificação de centralização do feixe em relação ao orifício do bico selecionado.
Dados do item
Use estes dados como referência rápida para identificar a peça.
| Consumível | Bico 3D M8 — Duplo cromado |
|---|---|
| Categoria | Bicos |
| Especificação | 3D · M8 · Ø1,5 / 2,0 / 2,5 / 3,0 mm |
| Aplicação | Direcionamento do gás auxiliar e interface mecânica na extremidade do cabeçote. |
| Antes de comprar | Confirmar modelo do cabeçote, diâmetro externo, rosca, altura, construção/família e selecionar o diâmetro do orifício correspondente ao processo. |
| Diâmetros disponíveis | Ø1,5 / 2,0 / 2,5 / 3,0 mm |
Confirmação da aplicação: informe o modelo do cabeçote e, quando necessário, envie fotos da peça instalada para conferência antes da compra.
Como identificar o bico correto
Além do diâmetro do orifício, o bico deve corresponder à rosca, altura, diâmetro externo e construção exigidos pelo cabeçote e pelo processo.
1. Dimensões mecânicas
- Confirme diâmetro externo (ex.: D28 ou D32).
- Confirme rosca (ex.: M11, M14 ou M8).
- Confirme altura total e geometria do bico.
2. Construção
- Identifique se é camada simples ou dupla.
- Confirme o modelo ou família do bico.
- Escolha o diâmetro do orifício de acordo com o processo validado.
3. Antes de usar
- Verifique concentricidade e condição do orifício.
- Não utilize bico amassado, ovalizado ou com respingos aderidos.
- Após a troca, confira a centralização do bico.
Precisa confirmar este item?
Envie o modelo do cabeçote, fotos da peça instalada e as medidas disponíveis para a Concept Laser conferir antes da compra.
Anel de vedação 32,2 × 24 × 3,55 mm
Elemento de vedação e apoio utilizado em cartuchos e conjuntos do cabeçote. Dimensão, alojamento e, quando especificados, material e dureza precisam corresponder ao projeto original.
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Auxilia na fixação e na vedação da lente de proteção contra poeira, fumaça e contaminantes. A confirmação final deve considerar a peça instalada e a especificação do cabeçote.
Função no conjunto
Ajuda a vedar o alojamento e a manter o componente óptico corretamente apoiado conforme o desenho do cartucho.
Uma vedação deformada, cortada ou inadequada pode permitir entrada de contaminantes ou alterar o assentamento do conjunto.
Compatibilidade
- Confirmar diâmetro externo, diâmetro interno e espessura/seção.
- Confirmar o alojamento ou cartucho em que será instalada.
- Confirmar material, composto ou dureza quando esses dados forem especificados pelo fabricante.
- Não substituir por medida aproximada.
O que observar neste consumível
Use estes pontos como verificação técnica inicial. Procedimentos específicos do fabricante e do modelo do cabeçote têm prioridade.
Estado físico
Procure cortes, achatamento permanente, ressecamento, deformação ou danos.
Alojamento
Antes da montagem, confira limpeza da canaleta e ausência de partículas que prejudiquem a vedação.
Montagem
Evite torção, estiramento excessivo, contaminação e ferramentas que possam cortar ou marcar o anel. Lubrificação somente quando prevista pelo fabricante.
Dados do item
Use estes dados como referência rápida para identificar a peça.
| Consumível | Anel de vedação 32,2 × 24 × 3,55 mm |
|---|---|
| Categoria | Vedação |
| Especificação | Diâmetro externo × diâmetro interno × espessura |
| Aplicação | Vedação e apoio em cartuchos ou conjuntos ópticos do cabeçote. |
| Antes de comprar | Confirmar as três dimensões, o alojamento e, quando aplicável, material/dureza especificados pelo fabricante. Envie fotos quando houver dúvida. |
Confirmação da aplicação: informe o modelo do cabeçote e, quando necessário, envie fotos da peça instalada para conferência antes da compra.
Como identificar o anel de vedação
A vedação deve encaixar corretamente no alojamento sem deformar a lente, o cartucho ou o conjunto onde é aplicada.
1. Três medidas
- Diâmetro externo.
- Diâmetro interno.
- Espessura da seção.
2. Alojamento
- Confirme em qual cartucho ou conjunto o anel trabalha.
- Compare a peça nova com a original sem esticar o anel.
- Verifique se o alojamento está limpo e sem rebarbas.
3. Condição
- Não reutilize anel cortado, ressecado ou deformado.
- Observe achatamento permanente.
- Substitua quando houver perda de elasticidade ou vedação.
Precisa confirmar este item?
Envie o modelo do cabeçote, fotos da peça instalada e as medidas disponíveis para a Concept Laser conferir antes da compra.
Anel de vedação 29,2 × 21 × 3,55 mm
Elemento de vedação e apoio utilizado em cartuchos e conjuntos do cabeçote. Dimensão, alojamento e, quando especificados, material e dureza precisam corresponder ao projeto original.
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Auxilia na fixação e na vedação da lente de proteção contra poeira, fumaça e contaminantes. A confirmação final deve considerar a peça instalada e a especificação do cabeçote.
Função no conjunto
Ajuda a vedar o alojamento e a manter o componente óptico corretamente apoiado conforme o desenho do cartucho.
Uma vedação deformada, cortada ou inadequada pode permitir entrada de contaminantes ou alterar o assentamento do conjunto.
Compatibilidade
- Confirmar diâmetro externo, diâmetro interno e espessura/seção.
- Confirmar o alojamento ou cartucho em que será instalada.
- Confirmar material, composto ou dureza quando esses dados forem especificados pelo fabricante.
- Não substituir por medida aproximada.
O que observar neste consumível
Use estes pontos como verificação técnica inicial. Procedimentos específicos do fabricante e do modelo do cabeçote têm prioridade.
Estado físico
Procure cortes, achatamento permanente, ressecamento, deformação ou danos.
Alojamento
Antes da montagem, confira limpeza da canaleta e ausência de partículas que prejudiquem a vedação.
Montagem
Evite torção, estiramento excessivo, contaminação e ferramentas que possam cortar ou marcar o anel. Lubrificação somente quando prevista pelo fabricante.
Dados do item
Use estes dados como referência rápida para identificar a peça.
| Consumível | Anel de vedação 29,2 × 21 × 3,55 mm |
|---|---|
| Categoria | Vedação |
| Especificação | Diâmetro externo × diâmetro interno × espessura |
| Aplicação | Vedação e apoio em cartuchos ou conjuntos ópticos do cabeçote. |
| Antes de comprar | Confirmar as três dimensões, o alojamento e, quando aplicável, material/dureza especificados pelo fabricante. Envie fotos quando houver dúvida. |
Confirmação da aplicação: informe o modelo do cabeçote e, quando necessário, envie fotos da peça instalada para conferência antes da compra.
Como identificar o anel de vedação
A vedação deve encaixar corretamente no alojamento sem deformar a lente, o cartucho ou o conjunto onde é aplicada.
1. Três medidas
- Diâmetro externo.
- Diâmetro interno.
- Espessura da seção.
2. Alojamento
- Confirme em qual cartucho ou conjunto o anel trabalha.
- Compare a peça nova com a original sem esticar o anel.
- Verifique se o alojamento está limpo e sem rebarbas.
3. Condição
- Não reutilize anel cortado, ressecado ou deformado.
- Observe achatamento permanente.
- Substitua quando houver perda de elasticidade ou vedação.
Precisa confirmar este item?
Envie o modelo do cabeçote, fotos da peça instalada e as medidas disponíveis para a Concept Laser conferir antes da compra.
Anel de vedação 26,8 × 18 × 3,55 mm
Elemento de vedação e apoio utilizado em cartuchos e conjuntos do cabeçote. Dimensão, alojamento e, quando especificados, material e dureza precisam corresponder ao projeto original.
Vista específica em validação
A medida 26,8 × 18 × 3,55 mm não aparece identificada nas vistas atualmente disponíveis para BM110/BM111/BM06K/BS12K.
As vistas disponíveis no material de referência apresentam outras medidas. Para não induzir o cliente a interpretar uma posição ou dimensão como compatível, esta ficha permanece sem uma imagem específica até a confirmação do modelo correspondente.
O que conferir antes da compra
Auxilia na fixação e na vedação da lente de proteção contra poeira, fumaça e contaminantes. A confirmação final deve considerar a peça instalada e a especificação do cabeçote.
Função no conjunto
Ajuda a vedar o alojamento e a manter o componente óptico corretamente apoiado conforme o desenho do cartucho.
Uma vedação deformada, cortada ou inadequada pode permitir entrada de contaminantes ou alterar o assentamento do conjunto.
Compatibilidade
- Confirmar diâmetro externo, diâmetro interno e espessura/seção.
- Confirmar o alojamento ou cartucho em que será instalada.
- Confirmar material, composto ou dureza quando esses dados forem especificados pelo fabricante.
- Não substituir por medida aproximada.
O que observar neste consumível
Use estes pontos como verificação técnica inicial. Procedimentos específicos do fabricante e do modelo do cabeçote têm prioridade.
Estado físico
Procure cortes, achatamento permanente, ressecamento, deformação ou danos.
Alojamento
Antes da montagem, confira limpeza da canaleta e ausência de partículas que prejudiquem a vedação.
Montagem
Evite torção, estiramento excessivo, contaminação e ferramentas que possam cortar ou marcar o anel. Lubrificação somente quando prevista pelo fabricante.
Dados do item
Use estes dados como referência rápida para identificar a peça.
| Consumível | Anel de vedação 26,8 × 18 × 3,55 mm |
|---|---|
| Categoria | Vedação |
| Especificação | Diâmetro externo × diâmetro interno × espessura |
| Aplicação | Vedação e apoio em cartuchos ou conjuntos ópticos do cabeçote. |
| Antes de comprar | Confirmar as três dimensões, o alojamento e, quando aplicável, material/dureza especificados pelo fabricante. Envie fotos quando houver dúvida. |
Confirmação da aplicação: informe o modelo do cabeçote e, quando necessário, envie fotos da peça instalada para conferência antes da compra.
Como identificar o anel de vedação
A vedação deve encaixar corretamente no alojamento sem deformar a lente, o cartucho ou o conjunto onde é aplicada.
1. Três medidas
- Diâmetro externo.
- Diâmetro interno.
- Espessura da seção.
2. Alojamento
- Confirme em qual cartucho ou conjunto o anel trabalha.
- Compare a peça nova com a original sem esticar o anel.
- Verifique se o alojamento está limpo e sem rebarbas.
3. Condição
- Não reutilize anel cortado, ressecado ou deformado.
- Observe achatamento permanente.
- Substitua quando houver perda de elasticidade ou vedação.
Precisa confirmar este item?
Envie o modelo do cabeçote, fotos da peça instalada e as medidas disponíveis para a Concept Laser conferir antes da compra.
Anel de vedação 42,5 × 33 × 3,55 mm
Elemento de vedação e apoio utilizado em cartuchos e conjuntos do cabeçote. Dimensão, alojamento e, quando especificados, material e dureza precisam corresponder ao projeto original.
Vista específica em validação
As vistas disponíveis mostram anel 42,2 × 34,2 × 3,2 mm, que é dimensionalmente diferente do item 42,5 × 33 × 3,55 mm desta ficha.
As vistas disponíveis no material de referência apresentam outras medidas. Para não induzir o cliente a interpretar uma posição ou dimensão como compatível, esta ficha permanece sem uma imagem específica até a confirmação do modelo correspondente.
O que conferir antes da compra
Auxilia na fixação e na vedação da lente de proteção contra poeira, fumaça e contaminantes. A confirmação final deve considerar a peça instalada e a especificação do cabeçote.
Função no conjunto
Ajuda a vedar o alojamento e a manter o componente óptico corretamente apoiado conforme o desenho do cartucho.
Uma vedação deformada, cortada ou inadequada pode permitir entrada de contaminantes ou alterar o assentamento do conjunto.
Compatibilidade
- Confirmar diâmetro externo, diâmetro interno e espessura/seção.
- Confirmar o alojamento ou cartucho em que será instalada.
- Confirmar material, composto ou dureza quando esses dados forem especificados pelo fabricante.
- Não substituir por medida aproximada.
O que observar neste consumível
Use estes pontos como verificação técnica inicial. Procedimentos específicos do fabricante e do modelo do cabeçote têm prioridade.
Estado físico
Procure cortes, achatamento permanente, ressecamento, deformação ou danos.
Alojamento
Antes da montagem, confira limpeza da canaleta e ausência de partículas que prejudiquem a vedação.
Montagem
Evite torção, estiramento excessivo, contaminação e ferramentas que possam cortar ou marcar o anel. Lubrificação somente quando prevista pelo fabricante.
Dados do item
Use estes dados como referência rápida para identificar a peça.
| Consumível | Anel de vedação 42,5 × 33 × 3,55 mm |
|---|---|
| Categoria | Vedação |
| Especificação | Diâmetro externo × diâmetro interno × espessura |
| Aplicação | Vedação e apoio em cartuchos ou conjuntos ópticos do cabeçote. |
| Antes de comprar | Confirmar as três dimensões, o alojamento e, quando aplicável, material/dureza especificados pelo fabricante. Envie fotos quando houver dúvida. |
Confirmação da aplicação: informe o modelo do cabeçote e, quando necessário, envie fotos da peça instalada para conferência antes da compra.
Como identificar o anel de vedação
A vedação deve encaixar corretamente no alojamento sem deformar a lente, o cartucho ou o conjunto onde é aplicada.
1. Três medidas
- Diâmetro externo.
- Diâmetro interno.
- Espessura da seção.
2. Alojamento
- Confirme em qual cartucho ou conjunto o anel trabalha.
- Compare a peça nova com a original sem esticar o anel.
- Verifique se o alojamento está limpo e sem rebarbas.
3. Condição
- Não reutilize anel cortado, ressecado ou deformado.
- Observe achatamento permanente.
- Substitua quando houver perda de elasticidade ou vedação.
Precisa confirmar este item?
Envie o modelo do cabeçote, fotos da peça instalada e as medidas disponíveis para a Concept Laser conferir antes da compra.
Cerâmica D32 M14 H12
Elemento mecânico e isolante do conjunto do bico, associado ao caminho do sinal capacitivo de altura. A geometria, a rosca e as superfícies de contato precisam corresponder ao conjunto instalado.
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Não selecione a cerâmica somente pela aparência. Confirme dimensões, rosca, assentamento, contatos e aplicação no cabeçote.
Função no conjunto
Serve como elemento de suporte e isolamento do conjunto do bico e participa do caminho elétrico do sistema de medição capacitiva.
Trincas, sujeira, rosca danificada ou mau contato podem provocar instabilidade de medição e problemas de referência de altura.
Compatibilidade
- Confirmar diâmetro e altura.
- Confirmar a rosca.
- Comparar geometria e faces de apoio.
- Conferir contatos/partes metalizadas.
- Confirmar modelo e versão do cabeçote.
O que observar
Compare sempre com a peça retirada do equipamento quando houver dúvida.
Rosca
Verifique amassados, desgaste, sujeira e se o rosqueamento ocorre livremente sem folga anormal.
Corpo cerâmico
Não utilize peça trincada, lascada ou com sinais de impacto.
Contatos
Inspecione as superfícies condutivas e de contato. Contaminação ou mau contato pode afetar a leitura capacitiva.
Dados do item
Referência rápida para conferência.
| Consumível | Cerâmica D32 M14 H12 |
|---|---|
| Especificação | D32 · M14 · H12 |
| Categoria | Cerâmicas |
| Antes de comprar | Confirmar modelo do cabeçote, rosca, medidas, geometria e peça instalada. |
Fotos: a imagem atual é representativa e poderá ser substituída pela foto real da peça sem alterar esta ficha técnica.
Cerâmica D28 M11 H12
Elemento mecânico e isolante do conjunto do bico, associado ao caminho do sinal capacitivo de altura. A geometria, a rosca e as superfícies de contato precisam corresponder ao conjunto instalado.
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Não selecione a cerâmica somente pela aparência. Confirme dimensões, rosca, assentamento, contatos e aplicação no cabeçote.
Função no conjunto
Serve como elemento de suporte e isolamento do conjunto do bico e participa do caminho elétrico do sistema de medição capacitiva.
Trincas, sujeira, rosca danificada ou mau contato podem provocar instabilidade de medição e problemas de referência de altura.
Compatibilidade
- Confirmar diâmetro e altura.
- Confirmar a rosca.
- Comparar geometria e faces de apoio.
- Conferir contatos/partes metalizadas.
- Confirmar modelo e versão do cabeçote.
O que observar
Compare sempre com a peça retirada do equipamento quando houver dúvida.
Rosca
Verifique amassados, desgaste, sujeira e se o rosqueamento ocorre livremente sem folga anormal.
Corpo cerâmico
Não utilize peça trincada, lascada ou com sinais de impacto.
Contatos
Inspecione as superfícies condutivas e de contato. Contaminação ou mau contato pode afetar a leitura capacitiva.
Dados do item
Referência rápida para conferência.
| Consumível | Cerâmica D28 M11 H12 |
|---|---|
| Especificação | D28 · M11 · H12 |
| Categoria | Cerâmicas |
| Antes de comprar | Confirmar modelo do cabeçote, rosca, medidas, geometria e peça instalada. |
Fotos: a imagem atual é representativa e poderá ser substituída pela foto real da peça sem alterar esta ficha técnica.
Cerâmica D19,5 M8 H12,4
Elemento mecânico e isolante do conjunto do bico, associado ao caminho do sinal capacitivo de altura. A geometria, a rosca e as superfícies de contato precisam corresponder ao conjunto instalado.
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Não selecione a cerâmica somente pela aparência. Confirme dimensões, rosca, assentamento, contatos e aplicação no cabeçote.
Função no conjunto
Serve como elemento de suporte e isolamento do conjunto do bico e participa do caminho elétrico do sistema de medição capacitiva.
Trincas, sujeira, rosca danificada ou mau contato podem provocar instabilidade de medição e problemas de referência de altura.
Compatibilidade
- Confirmar diâmetro e altura.
- Confirmar a rosca.
- Comparar geometria e faces de apoio.
- Conferir contatos/partes metalizadas.
- Confirmar modelo e versão do cabeçote.
O que observar
Compare sempre com a peça retirada do equipamento quando houver dúvida.
Rosca
Verifique amassados, desgaste, sujeira e se o rosqueamento ocorre livremente sem folga anormal.
Corpo cerâmico
Não utilize peça trincada, lascada ou com sinais de impacto.
Contatos
Inspecione as superfícies condutivas e de contato. Contaminação ou mau contato pode afetar a leitura capacitiva.
Dados do item
Referência rápida para conferência.
| Consumível | Cerâmica D19,5 M8 H12,4 |
|---|---|
| Especificação | D19,5 · M8 · H12,4 |
| Categoria | Cerâmicas |
| Antes de comprar | Confirmar modelo do cabeçote, rosca, medidas, geometria e peça instalada. |
Fotos: a imagem atual é representativa e poderá ser substituída pela foto real da peça sem alterar esta ficha técnica.
Cerâmica D21,4 M8 H12,9
Elemento mecânico e isolante do conjunto do bico, associado ao caminho do sinal capacitivo de altura. A geometria, a rosca e as superfícies de contato precisam corresponder ao conjunto instalado.
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
Não selecione a cerâmica somente pela aparência. Confirme dimensões, rosca, assentamento, contatos e aplicação no cabeçote.
Função no conjunto
Serve como elemento de suporte e isolamento do conjunto do bico e participa do caminho elétrico do sistema de medição capacitiva.
Trincas, sujeira, rosca danificada ou mau contato podem provocar instabilidade de medição e problemas de referência de altura.
Compatibilidade
- Confirmar diâmetro e altura.
- Confirmar a rosca.
- Comparar geometria e faces de apoio.
- Conferir contatos/partes metalizadas.
- Confirmar modelo e versão do cabeçote.
O que observar
Compare sempre com a peça retirada do equipamento quando houver dúvida.
Rosca
Verifique amassados, desgaste, sujeira e se o rosqueamento ocorre livremente sem folga anormal.
Corpo cerâmico
Não utilize peça trincada, lascada ou com sinais de impacto.
Contatos
Inspecione as superfícies condutivas e de contato. Contaminação ou mau contato pode afetar a leitura capacitiva.
Dados do item
Referência rápida para conferência.
| Consumível | Cerâmica D21,4 M8 H12,9 |
|---|---|
| Especificação | D21,4 · M8 · H12,9 |
| Categoria | Cerâmicas |
| Antes de comprar | Confirmar modelo do cabeçote, rosca, medidas, geometria e peça instalada. |
Fotos: a imagem atual é representativa e poderá ser substituída pela foto real da peça sem alterar esta ficha técnica.
Cabo sensor capacitivo SMA–SMA — rosca dupla
Cabo do sistema de medição capacitiva utilizado para transmitir o sinal entre o conjunto do cabeçote e a eletrônica de controle de altura. O tipo de conexão e o comprimento devem corresponder à configuração instalada.
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
O cabo faz parte do caminho de sinal capacitivo. A escolha correta depende das terminações, comprimento e configuração do cabeçote/controlador.
Função no sistema
Transmite o sinal associado à medição capacitiva utilizada pelo controle automático de altura.
Conector frouxo, cabo danificado, blindagem comprometida ou roteamento inadequado podem causar leitura instável e falhas de medição.
Configuração deste item
- Conector SMA rosqueado nas duas extremidades.
- Confirmar o comprimento necessário no equipamento.
- Comparar com o cabo original e com o conector instalado no cabeçote.
- Confirmar a aplicação antes da substituição.
Como reconhecer esta configuração
Use a peça instalada como referência e confirme os conectores antes de comprar.
Primeira extremidade
Verifique a extremidade SMA rosqueada e compare a rosca e o assentamento com o cabo original.
Segunda extremidade
A segunda extremidade também utiliza conexão SMA rosqueada.
Comprimento
Confirme o percurso e o comprimento sem deixar o cabo tensionado, esmagado ou com dobra excessiva.
Referência rápida
Informações para comparação com a peça instalada.
| Consumível | Cabo sensor capacitivo SMA–SMA — rosca dupla |
|---|---|
| Categoria | Cabos sensores |
| Conexão | SMA–SMA · rosca dupla |
| Comprimento | Sob consulta / conforme a aplicação |
| Função | Transmissão do sinal do sistema capacitivo de altura. |
| Tipo A / Tipo B da NF | A NF registra duas versões, mas não identifica qual conector corresponde a cada tipo. Confirmar fisicamente pelas duas extremidades do cabo. |
| Antes de comprar | Confirmar modelo do cabeçote, tipo de conector nas duas extremidades, comprimento e peça instalada. |
Compatibilidade: versões do mesmo fabricante podem utilizar conexões diferentes. Quando houver dúvida, envie foto das duas pontas do cabo e do ponto de conexão no cabeçote.
Posição no cabeçote: o ponto de conexão e o percurso do cabo podem variar conforme o modelo e a versão do cabeçote.
Precisa confirmar este cabo?
Envie o modelo do cabeçote e fotos das duas extremidades do cabo instalado para a Concept Laser conferir.
Cabo sensor capacitivo SMB–SMA — rosca + encaixe
Cabo do sistema de medição capacitiva utilizado para transmitir o sinal entre o conjunto do cabeçote e a eletrônica de controle de altura. O tipo de conexão e o comprimento devem corresponder à configuração instalada.
Onde este consumível aparece
A imagem abaixo mantém a posição dos componentes conforme o diagrama do modelo indicado. A legenda em português serve apenas para facilitar a leitura.
Ampliar imagem do manual
Imagem baseada no material técnico de referência do modelo indicado. As posições não foram reorganizadas para fins estéticos.
O que conferir antes da compra
O cabo faz parte do caminho de sinal capacitivo. A escolha correta depende das terminações, comprimento e configuração do cabeçote/controlador.
Função no sistema
Transmite o sinal associado à medição capacitiva utilizada pelo controle automático de altura.
Conector frouxo, cabo danificado, blindagem comprometida ou roteamento inadequado podem causar leitura instável e falhas de medição.
Configuração deste item
- Uma extremidade utiliza conector SMB de encaixe e a outra utiliza conector SMA rosqueado.
- Confirmar o comprimento necessário no equipamento.
- Comparar com o cabo original e com o conector instalado no cabeçote.
- Confirmar a aplicação antes da substituição.
Como reconhecer esta configuração
Use a peça instalada como referência e confirme os conectores antes de comprar.
Primeira extremidade
Identifique a extremidade de encaixe SMB e compare o formato com o ponto de conexão da peça instalada.
Segunda extremidade
Na outra extremidade, confirme a conexão SMA rosqueada.
Comprimento
Confirme o percurso e o comprimento sem deixar o cabo tensionado, esmagado ou com dobra excessiva.
Referência rápida
Informações para comparação com a peça instalada.
| Consumível | Cabo sensor capacitivo SMB–SMA — rosca + encaixe |
|---|---|
| Categoria | Cabos sensores |
| Conexão | SMB–SMA · encaixe + rosca |
| Comprimento | Sob consulta / conforme a aplicação |
| Função | Transmissão do sinal do sistema capacitivo de altura. |
| Tipo A / Tipo B da NF | A NF registra duas versões, mas não identifica qual conector corresponde a cada tipo. Confirmar fisicamente pelas duas extremidades do cabo. |
| Antes de comprar | Confirmar modelo do cabeçote, tipo de conector nas duas extremidades, comprimento e peça instalada. |
Compatibilidade: versões do mesmo fabricante podem utilizar conexões diferentes. Quando houver dúvida, envie foto das duas pontas do cabo e do ponto de conexão no cabeçote.
Posição no cabeçote: o ponto de conexão e o percurso do cabo podem variar conforme o modelo e a versão do cabeçote.
Precisa confirmar este cabo?
Envie o modelo do cabeçote e fotos das duas extremidades do cabo instalado para a Concept Laser conferir.
E Pro
Comece a produzir com corte laser fibra.
Uma opção de mesa única para empresas que buscam iniciar ou ampliar o processamento de chapas, com operação acessível e configuração conforme a necessidade.
Diferenciais
- Mesa única com acesso à área de corte.
- Sistema de operação com curva de aprendizado acessível.
- Conjunto de transmissão voltado à precisão de posicionamento.
Resumo em português, adaptado para facilitar a comparação. Consulte a configuração do equipamento antes da proposta comercial.
Configurações apresentadas
| Modelo de referência | LF3015E Pro |
|---|---|
| Potências apresentadas | 1 / 1,5 / 2 / 3 kW |
| Área útil | 3.050 × 1.530 mm |
| Velocidade máxima de deslocamento | 60 m/min |
Este modelo atende sua aplicação?
Envie os materiais, espessuras, dimensões das peças e volume de produção para receber orientação.
LN
Versatilidade para sua rotina de chapas.
Linha de plataforma única com opções de formatos e potências. Combina mesa modular e estrutura de movimento preparada para atender diferentes demandas de produção.
Diferenciais
- Mesa modular para facilitar transporte e manutenção.
- Viga de alumínio com foco em leveza e rigidez.
- Acionamentos por barramento para resposta coordenada dos eixos.
Resumo em português, adaptado para facilitar a comparação. Consulte a configuração do equipamento antes da proposta comercial.
Configurações apresentadas
| Versões apresentadas | LF3015LN II / LF4020LN II / LF6025LN II |
|---|---|
| Potências apresentadas | 1 / 2 / 3 / 4 / 6 / 12 kW |
| Áreas úteis | 3.050 × 1.520 / 4.100 × 2.050 / 6.100 × 2.550 mm |
| Deslocamento / aceleração máxima | 120 m/min / 1,5 G |
Este modelo atende sua aplicação?
Envie os materiais, espessuras, dimensões das peças e volume de produção para receber orientação.
GA
Mesa de troca para dar continuidade à produção.
Linha carenada para corte de chapas com duas plataformas. A troca de mesa permite organizar carregamento e retirada das peças durante o ciclo de produção.
Diferenciais
- Duas plataformas com troca de mesa.
- Estrutura reforçada com tratamento para alívio de tensões.
- Exaustão dividida em zonas na área de processamento.
Resumo em português, adaptado para facilitar a comparação. Consulte a configuração do equipamento antes da proposta comercial.
Configurações apresentadas
| Modelos de referência | LF3015GA / LF4020GA / LF6025GA |
|---|---|
| Potências apresentadas | 1,5 / 2 / 3 / 4 / 6 / 12 kW |
| Áreas úteis | 3.050 × 1.530 / 4.050 × 2.030 / 6.050 × 2.530 mm |
| Troca de mesa informada | 15 segundos |
Este modelo atende sua aplicação?
Envie os materiais, espessuras, dimensões das peças e volume de produção para receber orientação.
GV High Speed
Resposta dinâmica para produção seriada.
Linha voltada a movimentos rápidos e trajetórias complexas, com estrutura e acionamentos desenvolvidos para estabilidade durante acelerações e desacelerações.
Diferenciais
- Viga leve com estrutura interna em colmeia.
- Servomotores de alta resposta dinâmica.
- Estrutura reforçada e sistema óptico com refrigeração.
Resumo em português, adaptado para facilitar a comparação. Consulte a configuração do equipamento antes da proposta comercial.
Configurações apresentadas
| Modelos de referência | LF3015GV / LF4020GV / LF6020GV |
|---|---|
| Potências apresentadas | 3 / 6 / 12 kW |
| Áreas úteis | 3.050 × 1.530 / 4.050 × 2.030 / 6.030 × 2.030 mm |
| Deslocamento / aceleração máxima | 200 m/min / 3 G |
Este modelo atende sua aplicação?
Envie os materiais, espessuras, dimensões das peças e volume de produção para receber orientação.
CV
Alta dinâmica em plataforma única.
Uma alternativa de mesa única para quem busca agilidade no processamento de chapas, com conjunto mecânico reforçado e viga leve.
Diferenciais
- Estrutura soldada com tratamento de alívio de tensões.
- Viga com estrutura interna em colmeia.
- Cabeçote inteligente com refrigeração do conjunto óptico.
Resumo em português, adaptado para facilitar a comparação. Consulte a configuração do equipamento antes da proposta comercial.
Configurações apresentadas
| Modelos de referência | LF3015CV / LF4020CV |
|---|---|
| Potências apresentadas | 3 / 6 kW |
| Áreas úteis | 3.050 × 1.530 / 4.100 × 2.050 mm |
| Deslocamento / aceleração máxima | 175 m/min / 2 G |
Este modelo atende sua aplicação?
Envie os materiais, espessuras, dimensões das peças e volume de produção para receber orientação.
GH
Grandes formatos e alta potência.
Linha para aplicações que exigem maior área de processamento e opções de alta potência. A configuração deve considerar o material, a espessura e o fluxo de produção.
Diferenciais
- Estrutura pesada reforçada para grandes formatos.
- Exaustão setorizada na área de corte.
- Controle e acionamentos por barramento.
Resumo em português, adaptado para facilitar a comparação. Consulte a configuração do equipamento antes da proposta comercial.
Configurações apresentadas
| Modelos de referência | LF4020GH / LF6025GH / LF12025GH |
|---|---|
| Potências apresentadas | 8 / 12 / 15 / 20 / 30 / 40 / 60 kW |
| Áreas úteis | 4.050 × 2.030 / 6.050 × 2.530 / 12.500 × 2.550 mm |
| Deslocamento máximo informado | 150–220 m/min, conforme configuração |
Este modelo atende sua aplicação?
Envie os materiais, espessuras, dimensões das peças e volume de produção para receber orientação.
GA III
Integração e monitoramento do processo.
Linha com componentes integrados e recursos de monitoramento para acompanhar condições de operação do conjunto óptico e do equipamento.
Diferenciais
- Monitoramento da pressão de gás e da temperatura óptica.
- Integração entre controle e acionamentos.
- Recursos de proteção contra reflexão e monitoramento visual.
Resumo em português, adaptado para facilitar a comparação. Consulte a configuração do equipamento antes da proposta comercial.
Configurações apresentadas
| Linha | GA III |
|---|---|
| Potências apresentadas | 3 / 6 / 12 kW |
| Áreas úteis | 3.050 × 1.500 / 4.050 × 2.030 / 6.050 × 2.530 mm |
| Deslocamento / aceleração máxima | 120 m/min / 1,5 G |
Este modelo atende sua aplicação?
Envie os materiais, espessuras, dimensões das peças e volume de produção para receber orientação.
SE
Área de trabalho para grandes projetos.
Linha de grande formato com mesa segmentada e dimensões configuráveis. Indicada para estudar projetos que precisam acomodar peças longas ou várias chapas na área útil.
Diferenciais
- Mesa segmentada para configurações de grande formato.
- Dimensões definidas conforme o projeto.
- Sistema de operação e recursos de proteção conforme configuração.
Resumo em português, adaptado para facilitar a comparação. Consulte a configuração do equipamento antes da proposta comercial.
Configurações apresentadas
| Construção | Mesa segmentada |
|---|---|
| Área de trabalho | Configurável conforme projeto |
| Aplicação | Chapas e peças de grande formato |
| Definição da configuração | Consultar material, dimensões e volume de produção |
Este modelo atende sua aplicação?
Envie os materiais, espessuras, dimensões das peças e volume de produção para receber orientação.
Linha econômica
Corte laser para tubos de menor seção.
Solução para tubos redondos e quadrados, com foco em aplicações de menor porte. O mandril dianteiro móvel permite trabalhar com sobras curtas de material.
Diferenciais
- Corte de tubos redondos e quadrados.
- Mandril dianteiro com deslocamento para melhor aproveitamento.
- Fixação pelos dois mandris no corte final.
Resumo em português, adaptado para facilitar a comparação. Consulte a configuração do equipamento antes da proposta comercial.
Configurações apresentadas
| Potência apresentada | 1,5 kW |
|---|---|
| Tubos redondos | Ø 19–120 mm |
| Tubos quadrados | 19 × 19 a 120 × 120 mm |
| Comprimento útil / carga por tubo | 6.100 mm / até 80 kg |
Este modelo atende sua aplicação?
Envie os materiais, espessuras, dimensões das peças e volume de produção para receber orientação.
T2
Versatilidade para tubos e perfis.
Linha modular para diferentes formatos de tubos e perfis, com opções de carregamento e configuração para chanfro conforme a aplicação.
Diferenciais
- Mandris pneumáticos com centralização automática.
- Opções de alimentação semiautomática ou automática.
- Cabeçote para chanfro disponível como opcional.
Resumo em português, adaptado para facilitar a comparação. Consulte a configuração do equipamento antes da proposta comercial.
Configurações apresentadas
| Modelos de referência | GKS-6024T2 / GKS-6036T2 |
|---|---|
| Potências apresentadas | 3 / 4 / 6 kW na 6024; 3 / 6 kW na 6036 |
| Tubos redondos | Ø 20–240 mm / Ø 20–350 mm |
| Comprimento útil / carga por tubo | 6.500 mm / 300 kg (6024) ou 500 kg (6036) |
Este modelo atende sua aplicação?
Envie os materiais, espessuras, dimensões das peças e volume de produção para receber orientação.
TM
Aproveitamento de material e flexibilidade.
Linha para tubos com mandril dianteiro móvel e estrutura lateral. Oferece configurações de alimentação para diferentes rotinas de produção.
Diferenciais
- Mandril dianteiro móvel para trabalhar com sobras curtas.
- Estrutura lateral para facilitar carga, descarga e acesso.
- Módulos opcionais de alimentação semiautomática ou automática.
Resumo em português, adaptado para facilitar a comparação. Consulte a configuração do equipamento antes da proposta comercial.
Configurações apresentadas
| Modelos de referência | 6024TM / 6028TM |
|---|---|
| Potências apresentadas | 1,5–6 kW |
| Tubos redondos e quadrados | 20–240 mm / 20–280 mm, conforme versão |
| Comprimento útil / carga por tubo | 6.500 mm / 400 kg (6024) ou 800 kg (6028) |
Este modelo atende sua aplicação?
Envie os materiais, espessuras, dimensões das peças e volume de produção para receber orientação.
LNR
Chapas e tubos no mesmo equipamento.
Linha híbrida para atender as duas aplicações em uma mesma instalação, com proposta econômica e prática para diversificar o processamento.
Diferenciais
- Corte de chapas e tubos no mesmo conjunto.
- Estrutura reforçada com tratamento de alívio de tensões.
- Opções de área útil e potência conforme o modelo.
Resumo em português, adaptado para facilitar a comparação. Consulte a configuração do equipamento antes da proposta comercial.
Configurações apresentadas
| Modelos de referência | LF3015LNR / LF6025LNR |
|---|---|
| Áreas úteis de chapa | 3.050 × 1.530 / 6.050 × 2.530 mm |
| Potências apresentadas | 1 / 2 / 3 / 4 kW; opção de 12 kW na 6025 |
| Tubos redondos e quadrados | 20–240 mm |
Este modelo atende sua aplicação?
Envie os materiais, espessuras, dimensões das peças e volume de produção para receber orientação.
GAR
Corte combinado com mesa de troca.
Linha híbrida que reúne corte de chapas e tubos com duas plataformas para chapas. Uma opção para diversificar a produção e organizar o fluxo de carregamento.
Diferenciais
- Corte combinado de chapas e tubos.
- Duas plataformas com troca de mesa.
- Versões de área útil para diferentes tamanhos de chapa.
Resumo em português, adaptado para facilitar a comparação. Consulte a configuração do equipamento antes da proposta comercial.
Configurações apresentadas
| Modelos de referência | LF3015GAR / LF4020GAR / LF6025GAR / LF8025GAR |
|---|---|
| Potências apresentadas | 1,5 / 2 / 3 / 4 / 6 kW; 12 kW nas versões maiores |
| Áreas úteis de chapa | De 3.050 × 1.530 a 8.050 × 2.530 mm |
| Tubos redondos e quadrados | 20–240 mm |
Este modelo atende sua aplicação?
Envie os materiais, espessuras, dimensões das peças e volume de produção para receber orientação.
Posso ajudar você a identificar consumíveis, consultar máquinas e serviços e orientar dúvidas técnicas básicas da Concept Laser. Como posso ajudar?
